В этом разделе лишь кратко описаны неисправности системы впрыска, вызванные отказом тех или иных датчиков. Порядок снятия и установки узлов систем питания и управления двигателем приведен в подразделах Система питания двигателя и Система управления двигателем.
В системе впрыска с обратной связью устанавливают каталитический нейтрализатор отработавших газов и датчики концентрации кислорода в отработавших газах, которые и обеспечивает обратную связь. Датчики отслеживают концентрацию кислорода в отработавших газах, а электронный блок управления по их сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализатор работает наиболее эффективно. Причем основным управляющим датчиком служит датчик, установленный на выпускном коллекторе, а датчик, установленный на выходе нейтрализатора, называется диагностическим, он определяет качество работы всей системы управления двигателем в целом. Если блок управления двигателем по информации диагностического датчика обнаружит превышение концентрации кислорода в отработавших газах, не устранимое тарировкой системы по сигналу управляющего датчика и означающее какую-либо неисправность системы, он включит в комбинации приборов сигнальную лампу 41 (см. Комбинация приборов, рис. 1) системы управления двигателем и введет в память код ошибки для последующей диагностики.
Внимание!
- Прежде чем снимать любые узлы системы впрыска топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи. Аккумуляторную батарею отключайте только при выключенном зажигании. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
- Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе. При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля, так как повышенный ток при зарядке может вывести из строя электронные компоненты. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании. Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.
Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Для того чтобы не допустить повреждения ЭБУ электростатическим разрядом:
- не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах;
- при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.
Не допускается работа на этилированном бензине двигателя с нейтрализатором отработавших газов — это приведет к быстрому выходу из строя нейтрализатора и датчиков концентрации кислорода. При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.
Проверяйте систему впрыска в следующем порядке.
- Проверьте соединение двигателя и аккумуляторной батареи с «массой».
- Проверьте топливный насос и его топливный фильтр.
- Проверьте предохранители и реле включения элементов системы впрыска.
- Проверьте надежность контактов в колодках с проводами элементов системы впрыска.
- Проверьте датчики системы впрыска.
Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:
(Данные скопированы с ресурса: Autoinstruction.ru)

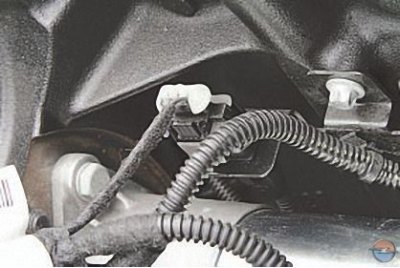

- датчик положения коленчатого вала (на фотографии показан разъем колодки жгута проводов датчика, установленный на блоке цилиндров за стартером, сам датчик расположен внутри двигателя, поэтому доступ к нему открывается только после снятия коробки передач, сцепления и маховика) – полный отказ системы впрыска, двигатель не пускается;

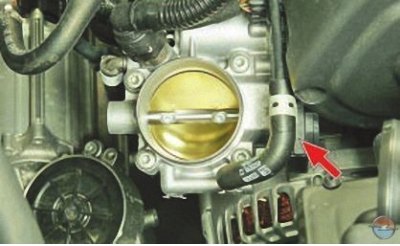

- датчик положения дроссельной заслонки (установлен в крышке дроссельного узла) — потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

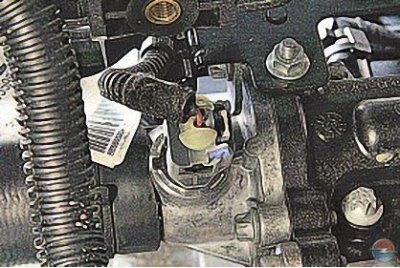

- датчик температуры охлаждающей жидкости — трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;

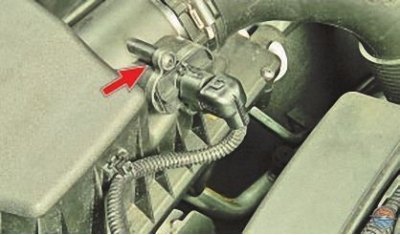

- комбинированный датчик массового расхода и температуры поступающего воздуха — при отказе функции измерения температуры повышение расхода топлива и уровня токсичности отработавших газов, а при отказе функции измерения расхода повышение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

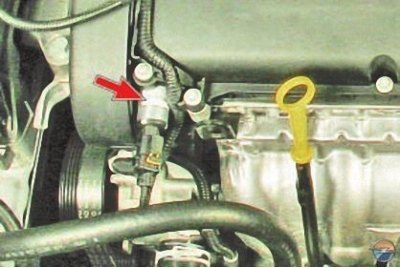

- электромагнитный клапан системы изменения фаз газораспределения — при отказе клапанов значительное ухудшение динамики и «плавание» частоты вращения коленчатого вала на режиме холостого хода вплоть до полной остановки двигателя;
Примечание. На показанном двигателе установлены два электромагнитных клапана, по одному для впускного и выпускного распределительного вала.

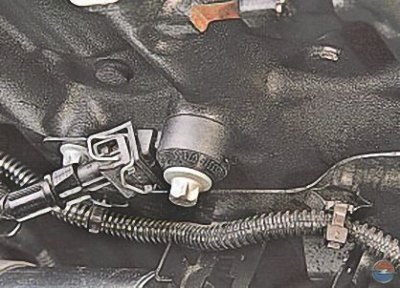

- датчик детонации (установлен с левой стороны блока цилиндров в районе между 2-м и 3-м цилиндрами) – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

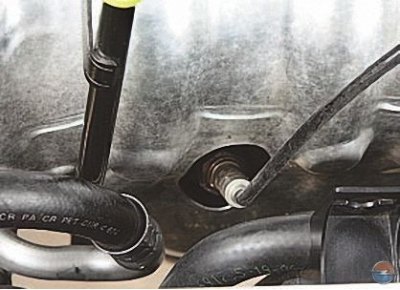

- датчик концентрации кислорода в отработавших газах (лямбда-зонд) – повышение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;

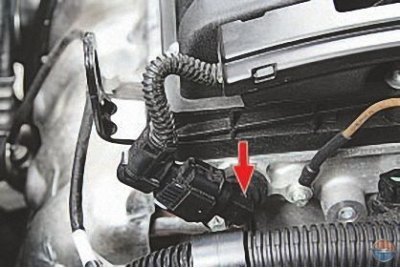

- датчик фазы — снижение мощности, повышение расхода топлива;
Примечание. На показанном двигателе установлены два датчика фазы, по одному для впускного и выпускного распределительного вала.

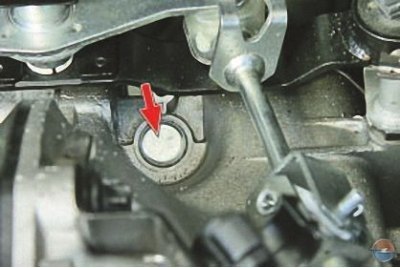

- датчик скорости (показано место его возможной установки на картере коробки передач, так как на автомобиле, использованном для фотосъемки, он не установлен, вместо него для получения информации о скорости используется датчик частоты вращения левого переднего колеса системы ABS) – возможно ухудшение динамических качеств автомобиля и повышение расхода топлива;

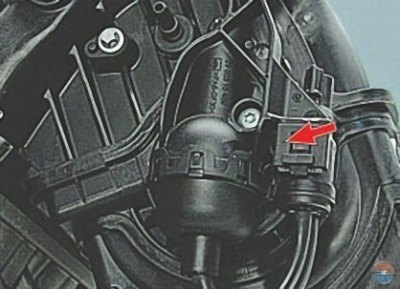

- электромагнитный клапан и пневмопривод системы изменения геометрии впускной трубы — возможно ухудшение динамических качеств автомобиля и повышение расхода топлива.
