Модуль зажигания представляет собой узел, объединяющий четыре катушки зажигания (по одной катушке для каждой свечи зажигания). Модуль неразборный, ремонту не подлежит и при выходе из строя хотя бы одной катушки зажигания его необходимо заменить в сборе.
Вам потребуется ключ TORX T40.
1. Снимите, преодолевая упругое сопротивление фиксаторов, защитную крышку модуля зажигания, сдвинув ее вправо и вверх.
2. Нажмите на фиксатор колодки жгута проводов модуля…

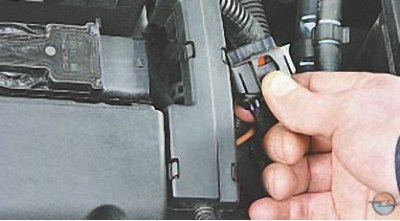

3. …и отсоедините колодку от модуля.

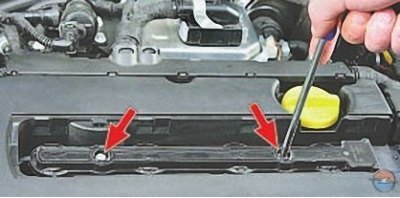

4. Выверните два болта крепления модуля зажигания к головке блока цилиндров…

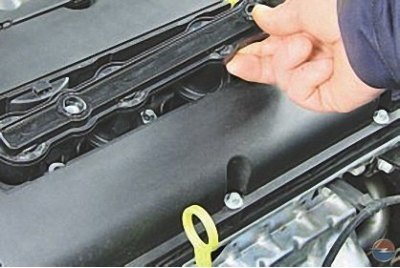

5. …и снимите модуль, преодолевая упругое сопротивление фиксаторов его наконечников на свечах зажигания.
6. Установите детали в порядке, обратном снятию.
