Датчик положения коленчатого вала двигателя установлен в задней части блока цилиндров внутри двигателя (напротив задней шейки коленчатого вала) на заднем сальнике коленчатого вала, имеющем специальную конструкцию.
Колодка жгута проводов датчика расположена в задней части блока цилиндров двигателя (за стартером).
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, ЭБУ заносит в память код неисправности и включает сигнальную лампу в комбинации приборов.
Вам потребуется ключ-шестигранник «на 4».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

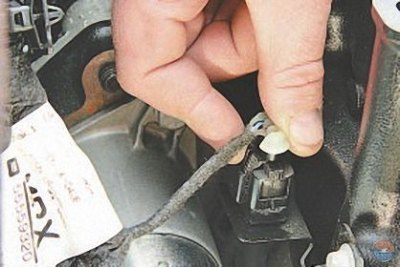

2. Сожмите фиксатор колодки жгута проводов датчика…
3. …и отсоедините жгут от соединительной колодки датчика.
4. Извлеките соединительную колодку из держателя на двигателе и выверните болт крепления уплотнителя жгута проводов к блоку цилиндров (показан стрелкой).
5. Снимите коробку передач (см. Снятие и установка коробки передач).
Примечание. В процессе снятия коробки передач снимают стартер.
6. На автомобиле с механической коробкой передач снимите сцепление (см. Снятие и установка сцепления).
7. Снимите маховик (см. Снятие, дефектовка и установка маховика).
8. Выверните болт крепления датчика к заднему сальнику коленчатого вала…
Примечание. Для наглядности показано на снятом двигателе.
9. …и, отсоединив датчик от сальника, снимите его, извлекая уплотнитель соединительной колодки датчика из стенки блока цилиндров.
10. Установите детали в порядке, обратном снятию.

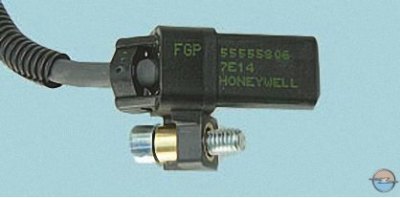

Примечание. Обратите внимание на маркировку датчика. Новый датчик приобретайте с такой же маркировкой.
Датчики положения распределительных валов (датчики фазы) установлены на заднем торце головки блока цилиндров. При неисправности в цепи одного из датчиков ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (без изменения фаз газораспределения).
Вам потребуются: торцовая головка TORX E10, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

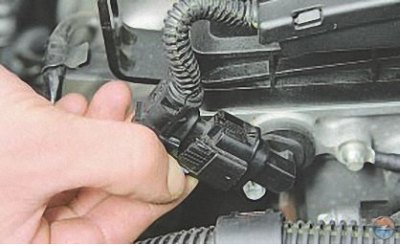

2. Выдвиньте замок фиксатора колодки жгута проводов датчика…

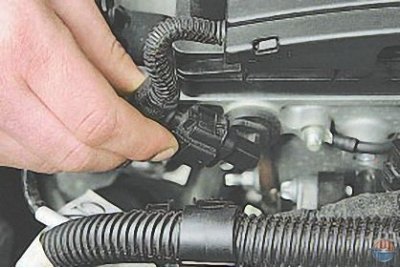

3. …сожмите фиксатор…

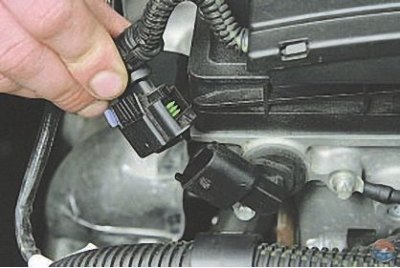

4. …и отсоедините колодку от датчика.

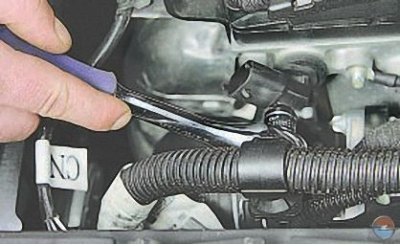

5. Выверните болт крепления датчика…
6. …и извлеките датчик из отверстия в головке блока.
7. Поддев отверткой…
8. …снимите с датчика резиновое уплотнительное кольцо.
Примечание. Уплотнительное кольцо датчика положения распределительного вала при каждой разборке соединения заменяйте новым.
9. Установите детали в порядке, обратном снятию.
Датчик детонации прикреплен к верхней части блока цилиндров.
Вам потребуется торцовая головка TORX E12.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Нажмите на пружинный фиксатор колодки жгута проводов датчика детонации…
3. …и отсоедините колодку от датчика.
4. Ослабьте торцовой головкой затяжку болта крепления датчика к блоку цилиндров двигателя…

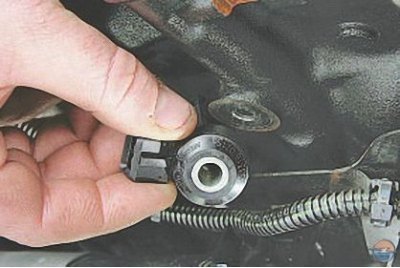

5. …и, вывернув болт рукой, снимите датчик детонации.
6. Установите датчик детонации в обратном порядке. Затяните болт крепления датчика моментом 20 Н·м.
Датчик температуры и массового расхода воздуха установлен в корпусе воздушного фильтра.
Вам потребуется отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Сожмите фиксаторы колодки жгута проводов датчика…
3. …и отсоедините колодку от датчика.
4. Выверните два винта крепления датчика…
5. …и извлеките датчик из корпуса воздушного фильтра.
6. Установите детали в порядке, обратном снятию.
Диагностический датчик концентрации кислорода заменяют в следующем порядке.
Вам потребуется ключ «на 22».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Сожмите фиксатор колодки жгута проводов диагностического датчика концентрации кислорода и отсоедините ее от колодки моторного жгута.
3. Ослабьте затяжку датчика…
4. …и выверните датчик из приемной трубы.
5. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.
Датчик температуры охлаждающей жидкости, установленный в нижней части правого бачка радиатора системы охлаждения, заменяют в следующем порядке.
Вам потребуется ключ «на 21».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
Примечание. При замене датчика охлаждающую жидкость можно и не сливать: после снятия датчика заглушите отверстие пальцем или пробкой — потеря охлаждающей жидкости будет минимальной.
3. Нажмите на фиксатор колодки жгута проводов датчика температуры охлаждающей жидкости…
4. …и отсоедините колодку от датчика.
5. Ослабьте затяжку датчика ключом…

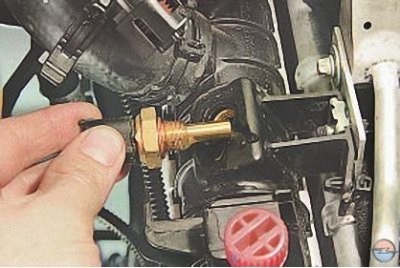

6. …и выверните его из отверстия бачка радиатора.

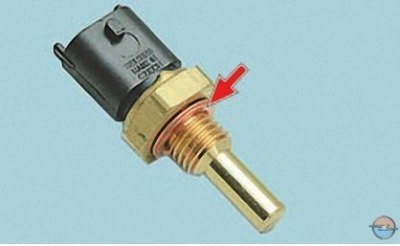

Примечание. Обратите внимание на то, что датчик уплотнен фигурным медным кольцом. При каждом снятии датчика заменяйте кольцо новым.
7. Остудите датчик до температуры окружающего воздуха. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 1. При отклонении сопротивления от нормы замените датчик.

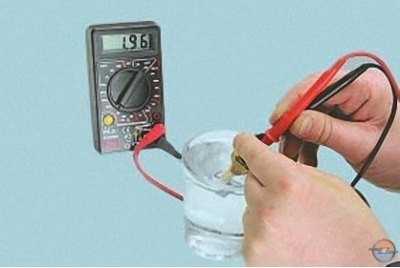

8. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в табл. 1.
Таблица 1. Данные для проверки датчика температуры охлаждающей жидкости
| Температура воздуха, °С | Сопротивление, кОм |
| –20 | 13–17 |
| 0 | 5,3–6,7 |
| 20 | 2,3–3,0 |
| 40 | 1,0–1,5 |
| 60 | 0,56–0,76 |
| 80 | 0,3–0,42 |
9. При отклонении сопротивления от нормы замените датчик.
10. Вверните датчик температуры охлаждающей жидкости и затяните его моментом 12 Н·м.
11. Подсоедините к датчику колодку жгута проводов.
12. Залейте охлаждающую жидкость.
Датчик температуры охлаждающей жидкости, установленный на модуле термостата, представляет собой неразборный узел с крышкой термостата. При выходе из строя датчика заменяют крышку или термостат в сборе с крышкой в зависимости от конструкции термостата конкретной модели двигателя (см. Снятие и установка термостата).
