Вам потребуются: ключи «на 7», TORX Т30, пассатижи.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
Примечание. При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительной.

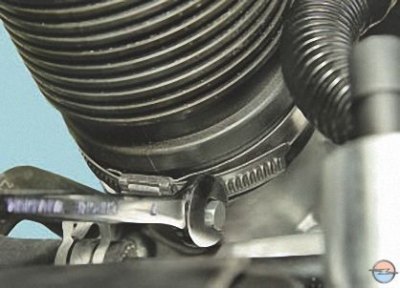

3. Ослабьте затяжку хомута воздухоподводящего рукава…

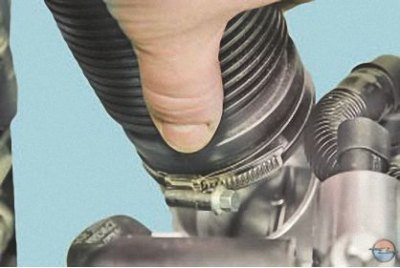

4. …и снимите рукав с горловины дроссельного узла.

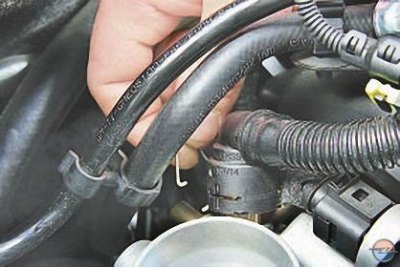

5. Снимите пружинный фиксатор наконечника шланга системы вентиляции картера двигателя…

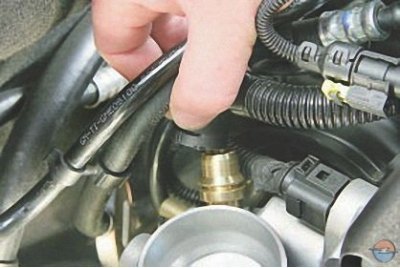

6. …и отсоедините шланг от штуцера дроссельного узла.

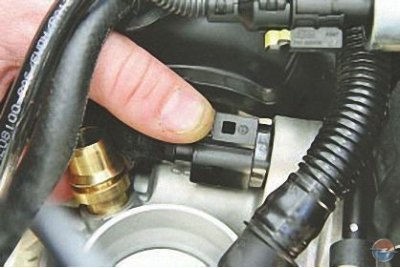

7. Сожмите фиксаторы колодки жгута проводов…

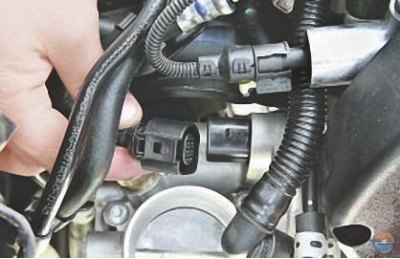

8. …и отсоедините колодку от дроссельного узла.

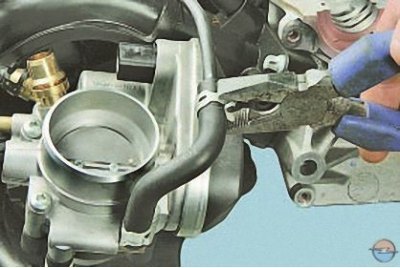

9. Ослабьте хомут крепления шланга слива охлаждающей жидкости…
Примечание. Для наглядности работа здесь и далее показана на снятой головке блока цилиндров.

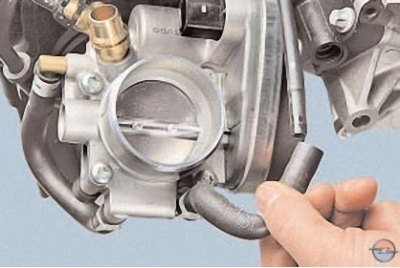

10. …и отсоедините шланг от промежуточной трубки

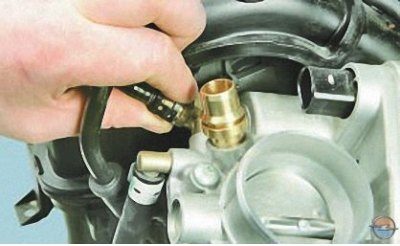

11. Сожмите фиксатор наконечника шланга подвода охлаждающей жидкости…

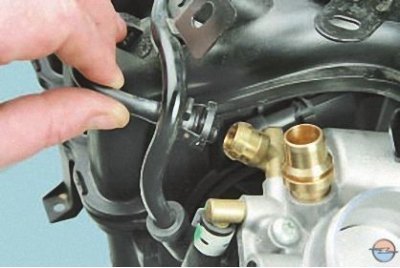

12. …и отсоедините шланг от штуцера дроссельного узла.
Примечание. Если вы не сливали жидкость из системы охлаждения, во избежание потери жидкости сразу же заглушите шланги заранее подготовленными пробками или болтами подходящего размера.

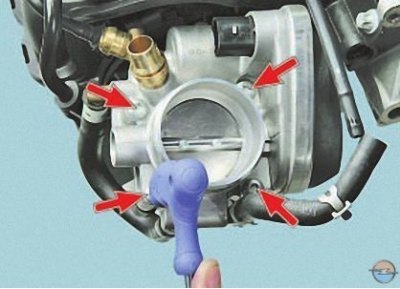

13. Выверните четыре болта крепления дроссельного узла к впускной трубе…

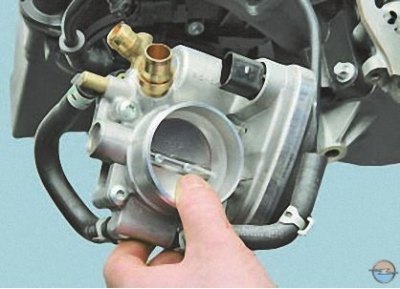

14. …снимите дроссельный узел…

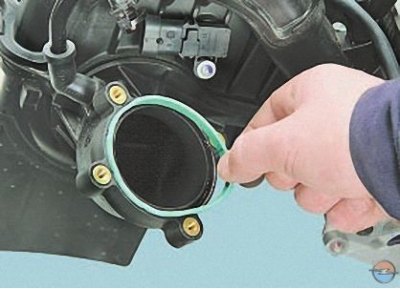

15. …и установленное под его фланцем уплотнительное кольцо.

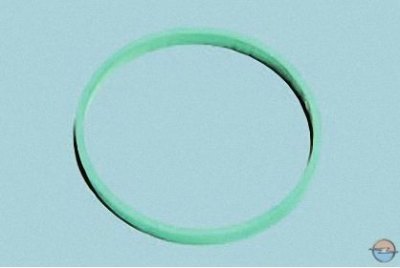

Примечание. Уплотнительное кольцо фланца дроссельного узла заменяйте при каждой разборке соединения.
16. Если дроссельный узел снимали не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюратора.
17. Удалите из полости впускной трубы масло и прочие загрязнения.
18. Установите дроссельный узел в порядке, обратном снятию.
