Вам потребуются: ключ «на 12», пассатижи.
1. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
Примечание. При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительна.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Отсоедините колодки моторного жгута проводов от регулятора холостого хода…

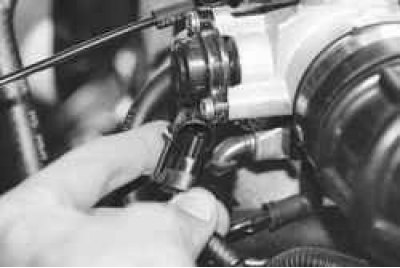

4. …и датчика положения дроссельной заслонки.
5. Отсоедините от сектора дроссельного узла трос привода дроссельной заслонки (см. «Регулировка и замена троса привода дроссельной заслонки»).
6. Отсоедините от впускной трубы шланг малой ветви системы вентиляции картера двигателя.
Примечание. Отсоединять шланг малой ветви системы вентиляции картера двигателя от впускной трубы необходимо для того, чтобы можно было отвести от дроссельного узла воздухоподводящий рукав.
7. Ослабив хомут крепления, отсоедините воздухоподводящий рукав от патрубка дроссельного узла и отведите рукав в сторону.
8. Ослабьте хомут крепления шланга подвода охлаждающей жидкости, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу…
9. …и снимите шланг с патрубка дроссельного узла.
10. Аналогично отсоедините шланг слива охлаждающей жидкости.
Примечание. Если вы не сливали жидкость из системы охлаждения, во избежание потери жидкости сразу же заглушите шланги заранее подготовленными пробками или болтами подходящего размера.
11. Отсоедините от патрубков дроссельного узла шланги продувки адсорбера…
12. …и клапана рециркуляции отработавших газов.
13. Выверните два болта крепления дроссельного узла к впускной трубе и снимите дроссельный узел.
Примечание. Обратите внимание на то, что соединение дроссельного узла и впускной трубы уплотнено прокладкой. Сильно обжатую или надорванную прокладку замените.
14. Если при замене дроссельного узла на новом узле не установлены датчик положения дроссельной заслонки 1 и регулятор холостого хода 2, переставьте их со старого узла. Для этого выверните по два винта их крепления.
15. Если дроссельный узел снимали не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюраторов, предварительно сняв с него датчик и регулятор. Очистите также загрязненные регулятор и датчик (запрещается использовать для их очистки растворители).
16. Удалите из полости впускной трубы масло и прочие загрязнения.
17. Установите дроссельный узел в порядке, обратном снятию.
18. Отрегулируйте привод дроссельной заслонки (см. «Регулировка и замена троса привода дроссельной заслонки»).
19. При необходимости долейте охлаждающую жидкость.
