Примечание. Втулки оси педали акселератора и ее возвратную пружину можно заменить и непосредственно на автомобиле, но поскольку доступ к педали довольно затруднен, рекомендуем снять педаль в сборе с кронштейном.
Вам потребуются: торцовый ключ «на 12», отвертка.
1. Отсоедините от педали трос привода дроссельной заслонки (см. «Регулировка и замена троса привода дроссельной заслонки»).

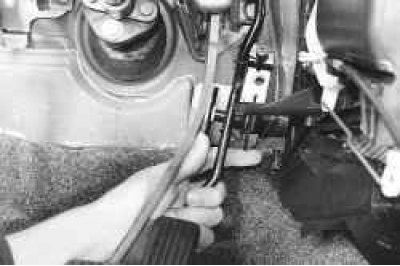

2. Отверните две гайки крепления кронштейна педали к щиту передка…
3. …и снимите педаль акселератора в сборе с кронштейном.

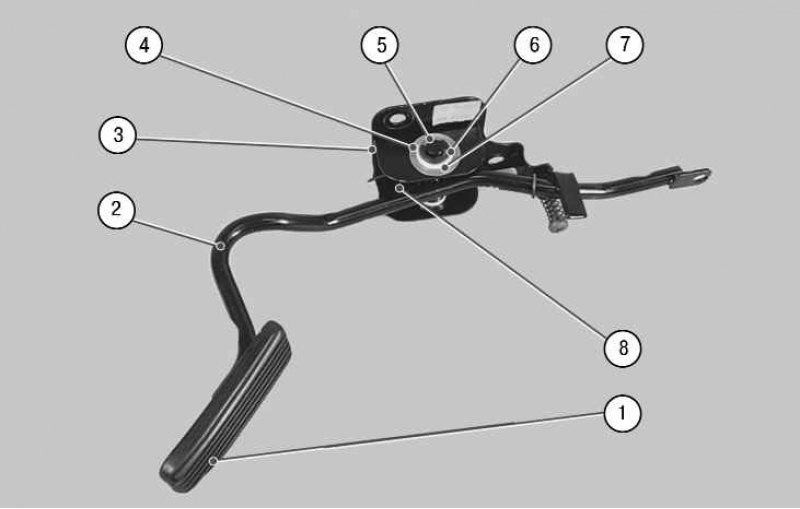

Рис. 5.26. Педаль акселератора: 1 – площадка педали; 2 – стержень педали; 3 – кронштейн педали; 4 – шайба; 5 – ось педали; 6 – стопорная шайба; 7 – втулка; 8 – возвратная пружина
4. Для замены двух пластмассовых втулок 7 (рис. 5.26) оси 5 педали снимите с обоих концов оси стопорные шайбы 6, поддев их отверткой. Затем извлеките ось 5 из отверстий кронштейна 3, поочередно снимая с нее пластмассовую втулку 7, стальную шайбу 4 и возвратную пружину 8. Снимите с оси вторую стальную шайбу и пластмассовую втулку.

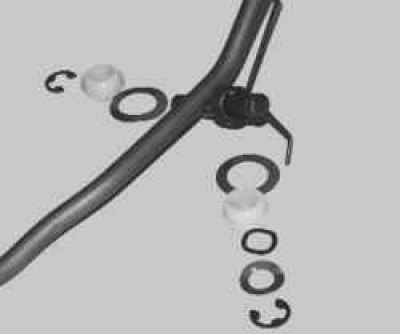

Примечание. Так выглядят детали крепления педали акселератора. На фотографии они расположены в том же порядке, в котором установлены на автомобиль.
[Источник статьи размещён на портале: autoinstruction.ru]
5. Соберите педаль акселератора и установите ее на автомобиль в порядке, обратном разборке и снятию.
