Адсорбер установлен в защитном кожухе на основании кузова справа сзади.
Вам потребуются: ключ «на 10», пассатижи, отвертка с крестообразным лезвием, бокорезы.
1. Разъедините трубопровод вентиляции топливного бака, сжав его фиксаторы.
2. Аналогично разъедините трубопровод отвода паров топлива во впускную трубу.
3. Перекусите бокорезами (или разрежьте ножом) хомут крепления шлангов и трубопроводов, так как он удерживает шланг отвода паров топлива из адсорбера во впускную трубу.
Примечание. Хомут крепления шлангов и трубопроводов одноразового использования.
Оригинал расположен на ресурсе [AutoInstruction.ru]
4. Выверните болт крепления кожуха адсорбера к кронштейну на основании кузова…
5. …сдвиньте адсорбер по направляющим кронштейна вперед по направлению движения автомобиля…
6. …и снимите адсорбер с автомобиля, вытягивая его атмосферный шланг вниз из защитного кожуха наливной трубы топливного бака.
7. При необходимости замены адсорбера выверните три винта крепления крышки его кожуха…
8. …и откиньте крышку.
9. Сжав фиксаторы паровых шлангов, снимите их наконечники с патрубков адсорбера…
10. …и извлеките шланги из его кожуха.
11. Ослабьте хомут крепления атмосферного шланга, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу…
12. …и снимите шланг с патрубка адсорбера.

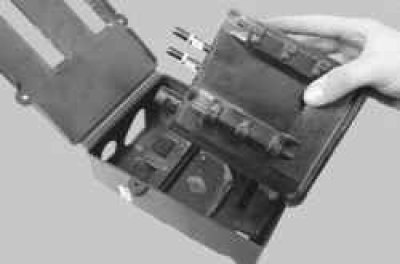

13. Извлеките адсорбер из кожуха.
14. Снимите с патрубка адсорбера резиновую уплотнительную втулку атмосферного шланга…
15. …или извлеките втулку из шланга, если она осталась в нем. Сильно затвердевшую или потрескавшуюся уплотнительную втулку замените.
16. Соберите и установите адсорбер в порядке, обратном разборке и снятию.
