Если часто засоряется сетка топливного фильтра, снимите и промойте бак
Примечание. Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Для удаления остатков топлива откачайте его через открывшееся отверстие в баке (после снятия соединительного шланга наливной трубы).
Вам потребуются: ключ «на 10», торцовые головки «на 10», «на 13», отвертка с плоским лезвием, пассатижи.
1. Снизьте давление в системе питания (см. Снижение давления в системе питания).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

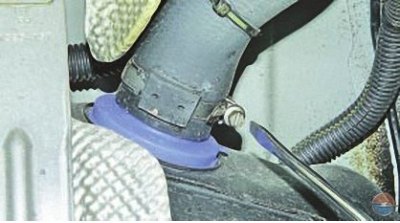

3. Ослабьте затяжку хомута крепления соединительного шланга наливной трубы к патрубку топливного бака…
Оригинал выложен на портале (AutoInstruction.ru)

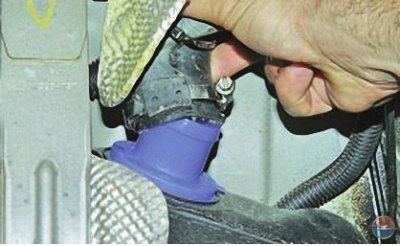

4. …и отсоедините шланг от патрубка, одновременно сняв со шланга хомут, чтобы не потерять его.

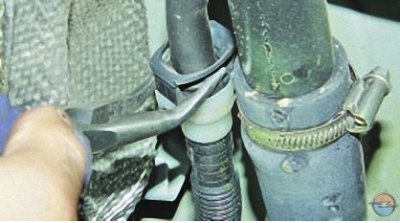

5. Сожмите фиксатор воздухоотводящей трубки…

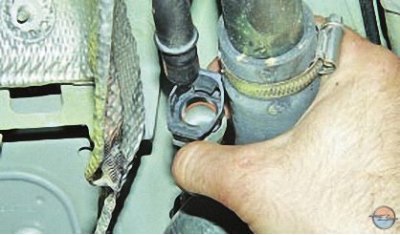

6. …и отсоедините трубку от штуцера наливной трубы топливного бака.

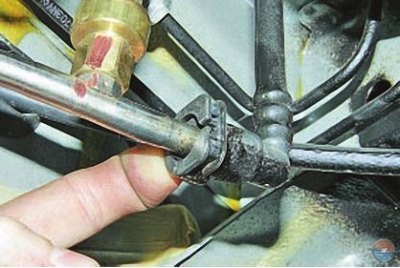

7. Отожмите фиксатор наконечника напорного трубопровода…

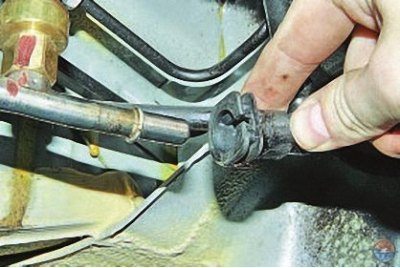

8. …и отсоедините трубопровод от топливоподающей магистрали.

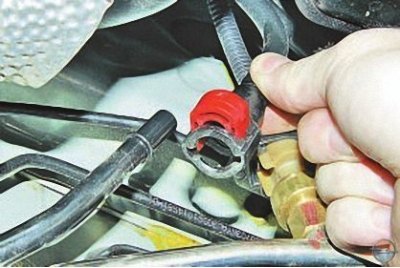

9. Аналогично отсоедините трубопровод адсорбера системы улавливания паров топлива.

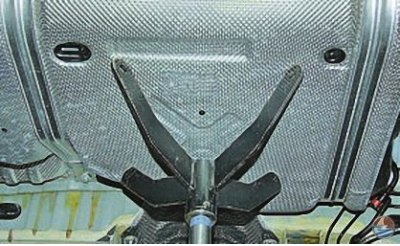

10. Установите под бак надежную опору.

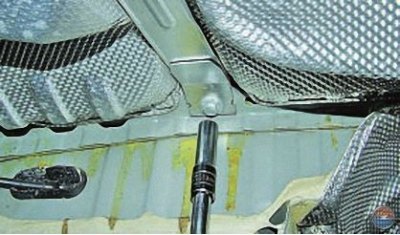

11. Выверните болты крепления двух хомутов подвески топливного бака…

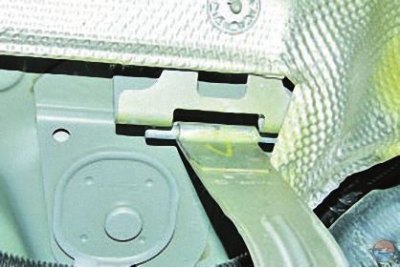

12. …снимите хомуты, выводя их фиксаторы из кронштейнов на кузове, уберите опору и немного опустите топливный бак, постепенно отводя его вниз и вправо.

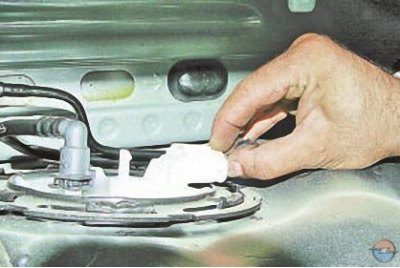

13. Отожмите фиксатор…

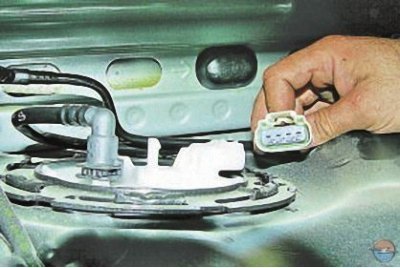

14. …и отсоедините колодку жгута проводов от топливного модуля.

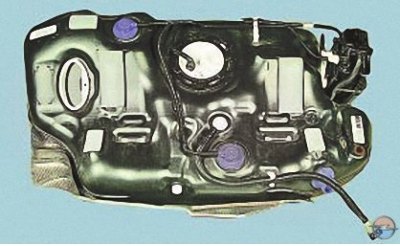

15. Окончательно снимите топливный бак.
16. Установите топливный бак в порядке, обратном снятию.
17. После присоединения трубопроводов и жгута проводов топливного насоса залейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов.
Если нужно снять наливную трубу топливного бака, выполните следующее.
1. Снимите правое заднее колесо и установите автомобиль на надежную опору.
2. Снимите правый задний подкрылок (см. Снятие и установка подкрылков).

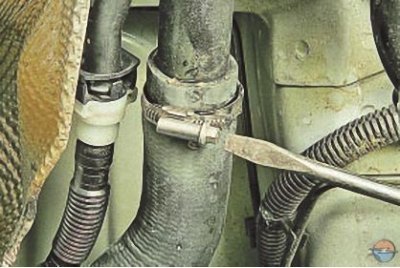

3. Ослабьте затяжку хомута крепления соединительного шланга к наливной трубе…

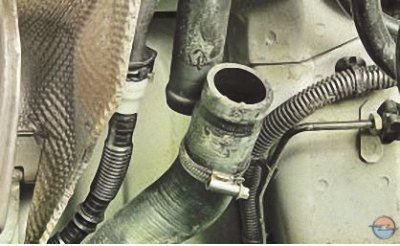

4. …и отсоедините шланг от наливной трубы, одновременно сняв со шланга хомут, чтобы не потерять его.

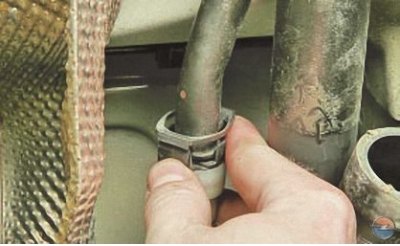

5. Сожмите фиксатор воздухоотводящей трубки…

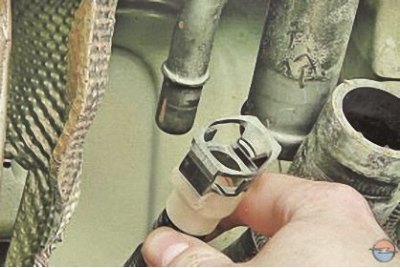

6. …и отсоедините трубку от штуцера наливной трубы топливного бака.

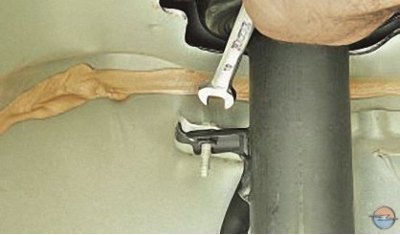

7. Выверните болты крепления наливной трубы к кронштейну на боковине кузова…

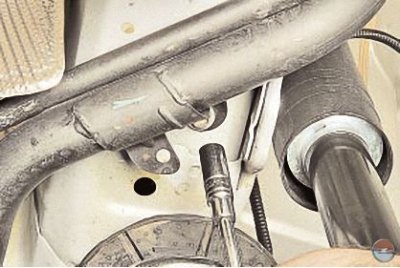

8. …и к правому заднему лонжерону.
9. Откройте крышку люка наливной трубы топливного бака, отверните пробку наливной трубы…

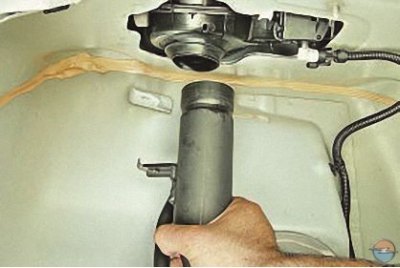

10. …выньте наливную трубу из резинового уплотнителя люка…

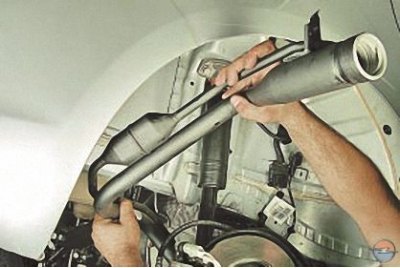

11. …и снимите ее.

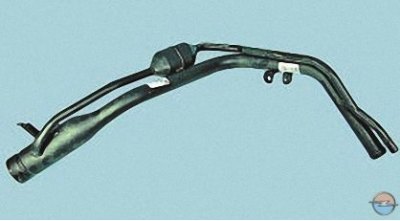

12. Установите наливную трубу топливного бака и все снятые детали в порядке, обратном снятию.
