Примечание. Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Примечание. Процесс снятия крышек и замена ламп ближнего и дальнего света, а также лампы света для дневной езды далее для наглядности показан на снятой фаре.

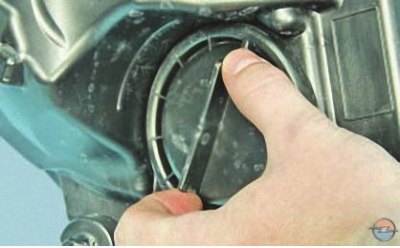

2. Для замены лампы ближнего света поверните против часовой стрелки…
3. …снимите крышку…

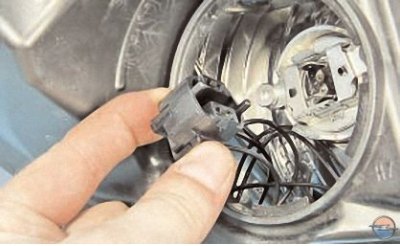

4. …и отсоедините колодку от цоколя лампы.

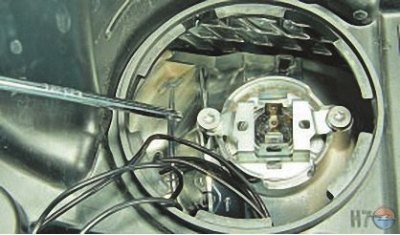

5. Ключом TORX T20 выверните два болта крепления держателя лампы…
6. …и снимите держатель.
7. Извлеките лампу ближнего света.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.
8. Вставьте новую лампу в отражатель и зафиксируйте держателем.
9. Установите на место крышку.
10. Для замены лампы дальнего света поверните против часовой стрелки и снимите крышку.

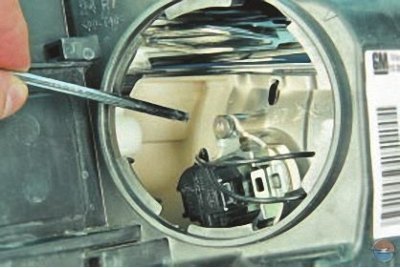

11. Ключом TORX T20 выверните на несколько оборотов болт крепления держателя лампы.
12. Извлеките из блок-фары лампу с колодкой жгута проводов и держателем.
13. Отсоедините от лампы дальнего света колодку жгута проводов, снимите держатель и замените лампу.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.
14. Установите новую лампу в держатель, присоедините к лампе колодку жгута проводов и установите лампу в отражатель.

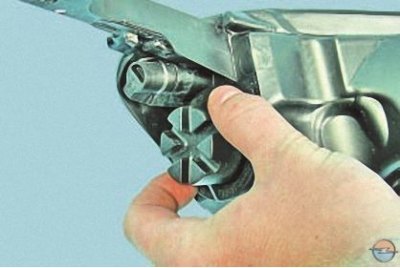

15. Для замены лампы света для дневной езды поверните против часовой стрелки…

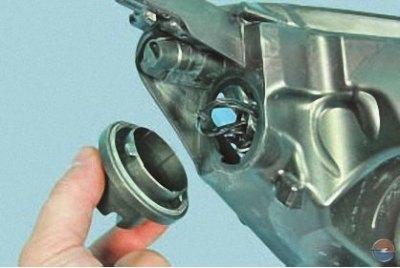

16. …и снимите крышку.

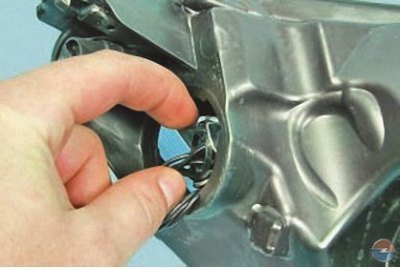

17. Поверните против часовой стрелки…

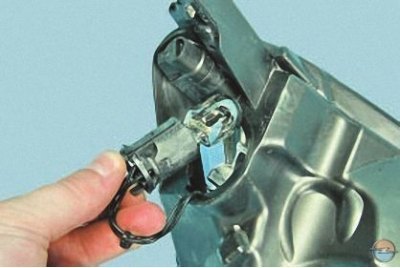

18. …и извлеките патрон из блок-фары.

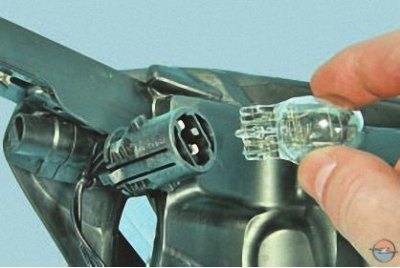

19. Извлеките бесцокольную лампу из патрона.
20. Вставьте в патрон новую лампу и установите патрон на место.
21. Установите на место крышку.
Для замены лампы бокового фонаря указателя поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Извлеките фонарь указателей поворота из отверстия в крыле (см. Замена бокового фонаря указателя поворота).
3. Поверните патрон лампы против часовой стрелки и извлеките его из фонаря указателя.
4. Выньте лампу из патрона.
5. Вставьте новую лампу в патрон, а патрон в корпус указателя.
6. Установите боковой фонарь указателя поворота в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите задний фонарь (см. Замена заднего фонаря, расположенного на крыле и Замена заднего фонаря, расположенного на двери задка).

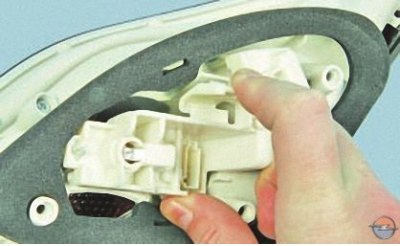

3. Сожмите фиксатор…
4. …и снимите плату крепления ламп, выведя ее держатели из зацепления с корпусом фонаря.

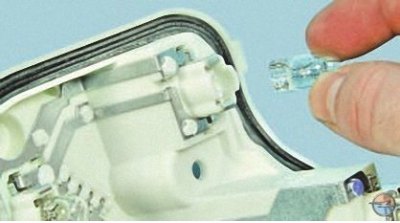

5. Выньте лампу из патрона.
6. Установите новую лампу в патрон.
7. Аналогично замените остальные лампы.
8. Установите плату ламп на задний фонарь, а фонарь на кузов.
Для замены лампы фонаря освещения номерного знака выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Извлеките фонарь из гнезда в нише для номерного знака заднего бампера (см. Замена фонарей освещения номерного знака)…

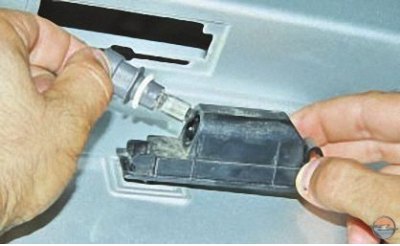

3. …и извлеките патрон из корпуса фонаря.
4. Извлеките из патрона бесцокольную лампу.
5. Вставьте новую лампу.
6. Установите детали в порядке, обратном снятию.
Для замены ламп плафона освещения салона выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините от основания плафона его рассеиватель, преодолевая упругое сопротивление фиксаторов…
Примечание. Для наглядности показано на снятом плафоне.
3. …и извлеките из патрона основания бесцокольную лампу.
4. Вставьте новую лампу. Аналогично замените вторую лампу.
Для замены лампы плафона освещения вещевого ящика выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите плафон (см. Замена плафона освещения вещевого ящика).
3. Отожмите пружинный контакт и снимите лампу.
4. Вставьте новую лампу.
5. Установите плафон на место.
Для замены лампы плафона освещения багажника выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

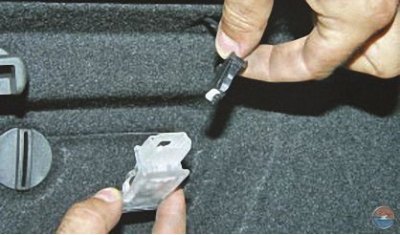

2. Снимите плафон (см. Замена плафона освещения багажника).

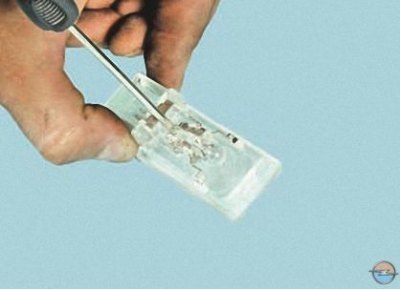

3. Отожмите пружинный контакт…

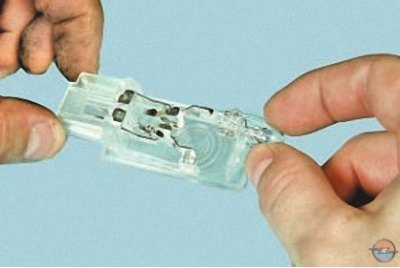

4. …и снимите лампу.
5. Вставьте новую лампу.
6. Установите плафон на место.
Для замены ламп в блоке противотуманной фары и указателя поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите передний бампер (см. Снятие и установка переднего бампера).
3. Для замены лампы указателя поворота сожмите фиксатор…
4. …и отсоедините колодку жгута проводов от лампы указателя поворота.

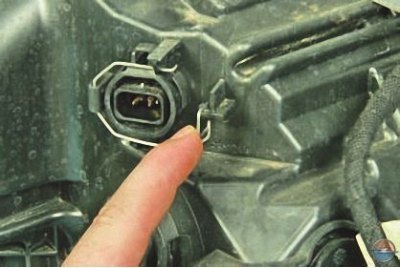

5. Отожмите пружинный фиксатор…

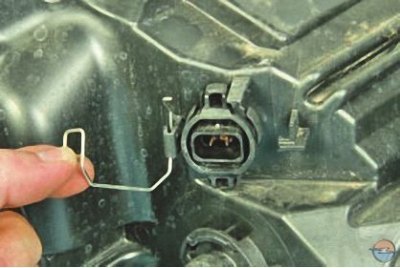

6. …и отведите его в сторону.

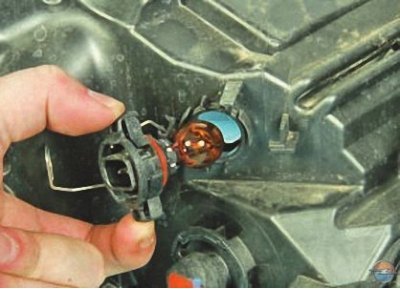

7. Извлеките лампу из фары.

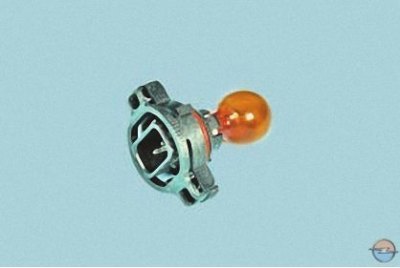

8. Вставьте новую лампу.
9. Для замены лампы противотуманного света сожмите фиксатор…

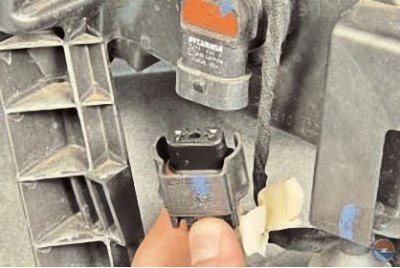

10. …и отсоедините колодку жгута проводов от лампы.

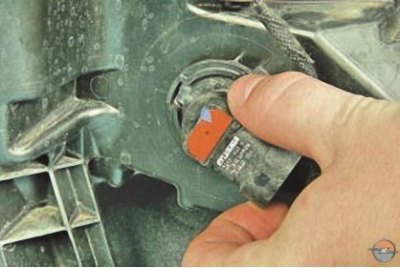

11. Поверните лампу против часовой стрелки…

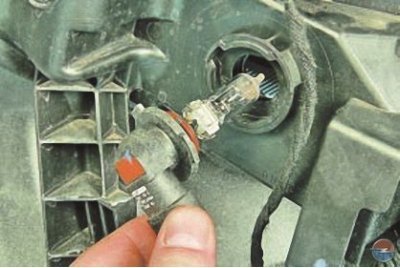

12. …и извлеките из фары.
13. Вставьте новую лампу.
14. Установите снятые детали в порядке, обратном снятию.
