Внимание! Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.
Для замены ламп блок-фары выполните следующие операции.
Примечание: Показана замена ламп левой блок-фары обычного типа. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично. Аналогичным образом заменяют лампы и в фарах остальных двух типов.
Для наглядности замена показана на снятой блок-фаре.
1. Откройте капот.

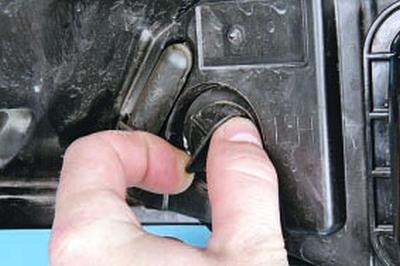

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

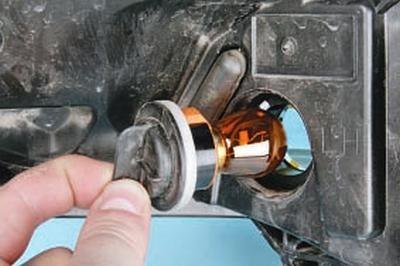

3. Поверните патрон лампы указателя поворота против часовой стрелки…
4….и извлеките его из блок-фары.
5. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.

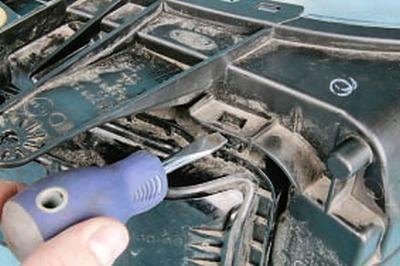

6. Установите новую лампу в патрон, а патрон в блок-фару.
7. Отожмите отвёрткой два фиксатора крышки фары…

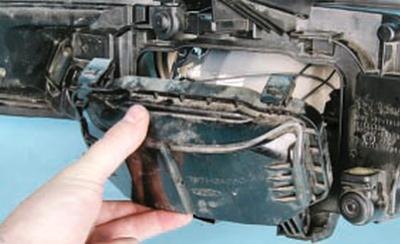

Примечание: Так расположены фиксаторы крышки фары.
8….и снимите крышку.

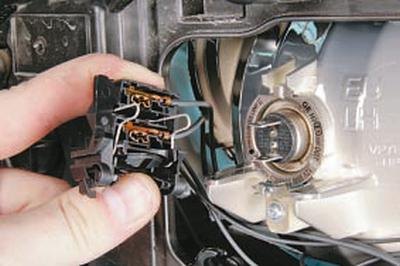

9. Нажмите на фиксатор колодки жгута проводов лампы ближнего света…

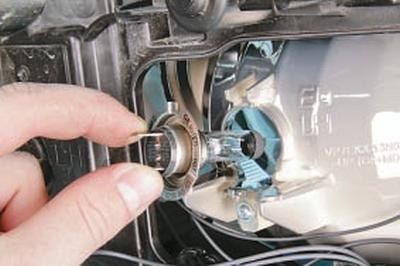

10….и отсоедините колодку от патрона лампы.

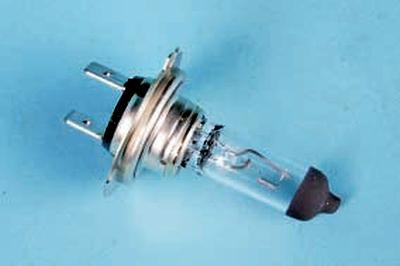

11. Извлеките лампу ближнего света из отражателя блок-фары.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.

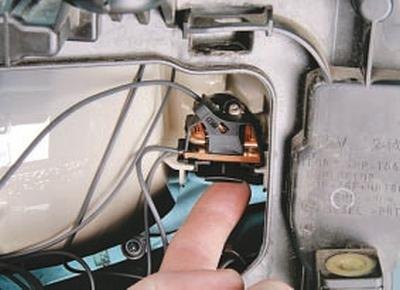

12. Вставьте новую лампу ближнего света в отражатель и зафиксируйте ее, установив колодку жгута проводов.

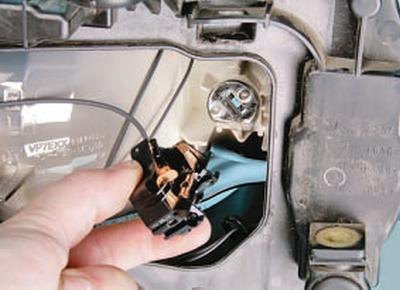

13. Нажмите на фиксатор колодки жгута проводов лампы дальнего света…

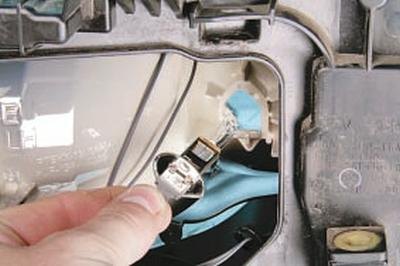

14….и отсоедините колодку от патрона лампы.
15. Извлеките лампу дальнего света из отражателя блок-фары.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.

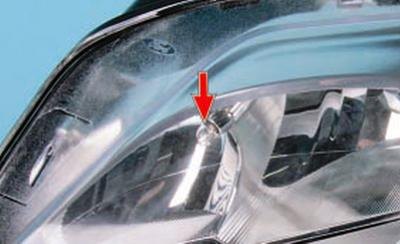

16. Вставьте новую лампу дальнего света в отражатель и зафиксируйте ее, установив колодку жгута проводов.
17. Бесцокольная лампа габаритного света установлена в патроне, который, в свою очередь, установлен с натягом в отражателе фары. Извлеките из отверстия отражателя патрон лампы, извлеките лампу из патрона, вставьте в патрон новую лампу и установите патрон в отражатель блок-фары.
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

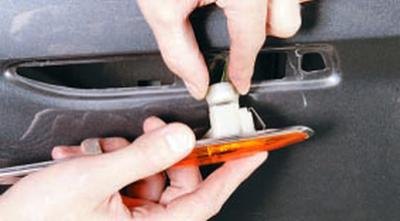

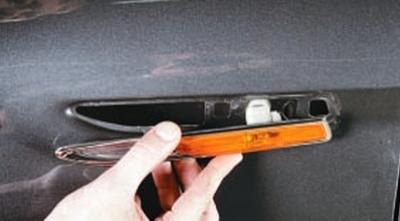

2. Извлеките боковой фонарь указателя поворота из отверстия в крыле, преодолевая сопротивление его пружинного фиксатора.

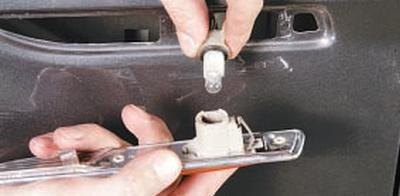

3. Поверните патрон лампы в любом направлении на 90°…

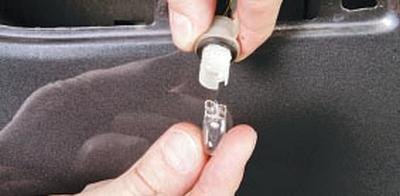

4….извлеките патрон из корпуса бокового фонаря указателя поворота…

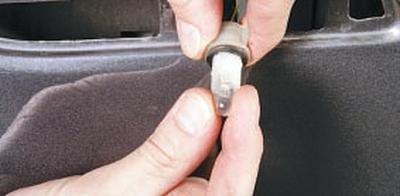

5….и выньте лампу из патрона.
6. Вставьте новую лампу в патрон, а патрон в корпус фонаря указателя.
7. Установите боковой фонарь указателей поворота в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре на кузове выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

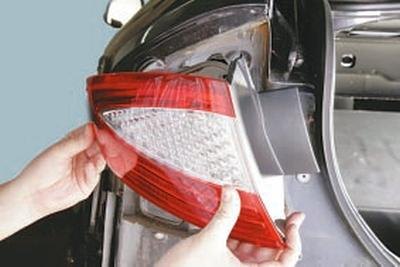

2. Снимите задний фонарь на кузове (см. Замена заднего фонаря).

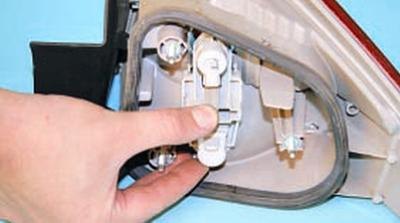

Примечание: Снимать фонарь необходимо потому, что при установленном фонаре нет доступа к плате ламп.

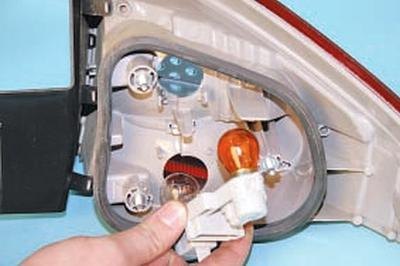

3. Сожмите фиксаторы платы ламп…

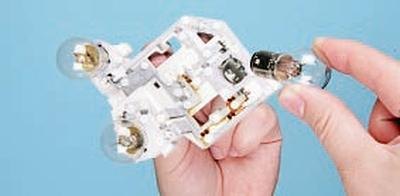

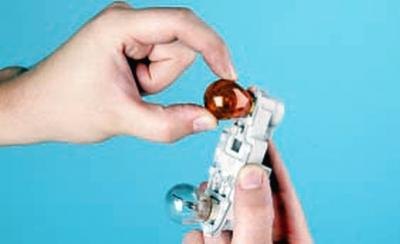

4….и извлеките плату из корпуса фонаря.
5. Нажмите на лампу указателя поворота…

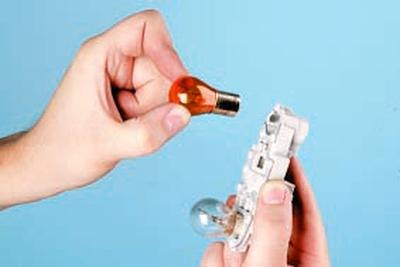

6….поверните ее против часовой стрелки…

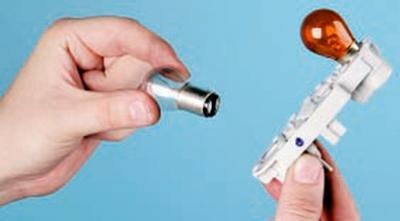

7….и извлеките ее из платы.
8. Аналогично извлеките лампу габаритного огня/стоп-сигнала.
9. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.
10. Установите задний фонарь.

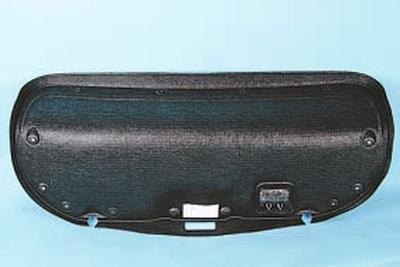

Для замены ламп в заднем фонаре на крышке багажника выполните следующие операции.
1. Снимите обивку крышки багажника, вывернув отверстий в усилителе крышки держатели крепления обивки.

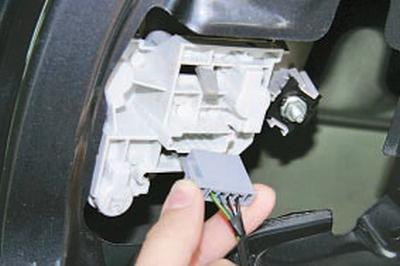

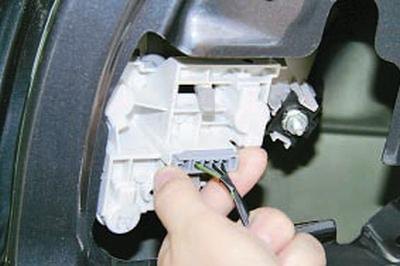

2. Сожмите фиксаторы колодки жгута проводов…

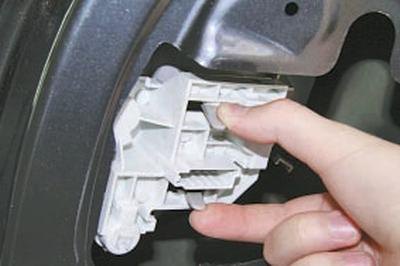

3….и отсоедините колодку от фонаря.
4. Сожмите фиксаторы платы ламп…
5….и извлеките плату из корпуса фонаря.
6. Нажмите на лампу, поверните ее против часовой стрелки и извлеките ее из платы.
7. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.
8. Аналогично замените остальные лампы.
9. Установите обивку крышки багажника.
Для замены лампы в противотуманной фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок переднего колеса со стороны заменяемой лампы противотуманной фары (см. Снятие и установка брызговиков колес и подкрылков).

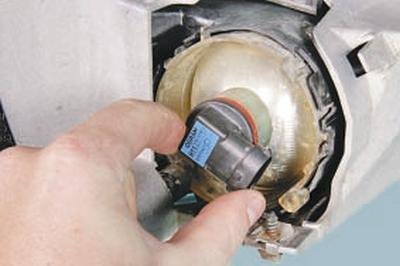

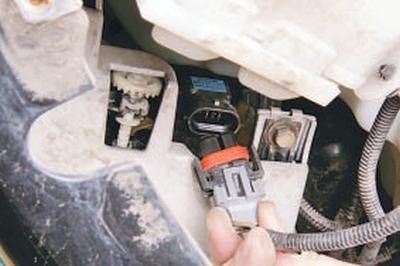

3. Отсоедините колодку жгута проводов от выводов лампы, сжав фиксатор ее крепления.

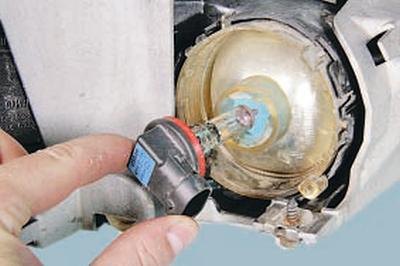

4. Поверните цоколь лампы против часовой стрелки примерно на 30°…
5….и извлеките лампу из противотуманной фары.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.
6. Установите новую лампу в противотуманную фару в порядке, обратном снятию.
Для замены ламп в фонарях освещения номерного знака выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

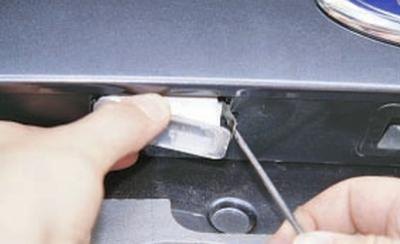

2. Отжав отвёрткой пружинный фиксатор фонаря освещения номерного знака…

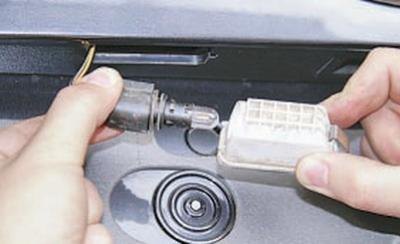

3….извлеките фонарь из гнезда в накладке крышки багажника (двери задка).

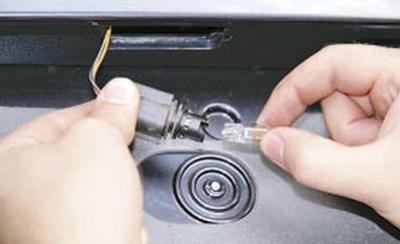

4. Извлеките патрон вместе с лампой из фонаря, преодолевая упругое сопротивление его фиксатора…
5….и извлеките из патрона бесцокольную лампу.
6. Установите новую лампу в порядке, обратном снятию.
Оригинал можно просмотреть на сайте (www.AutoInstruction.ru)
7. Аналогично замените лампу в остальных фонарях освещения номерного знака.
Для замены лампы в плафоне освещения салона выполните следующее.

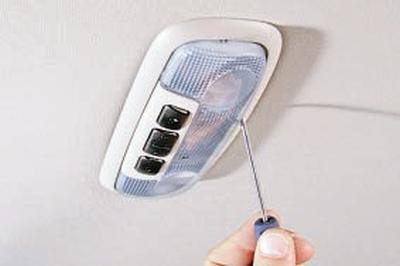

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

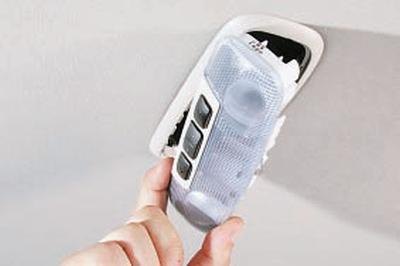

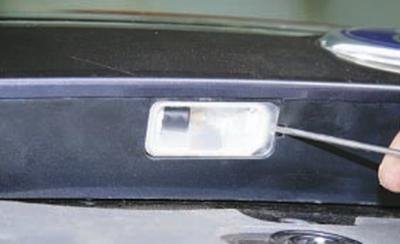

2. Подденьте рассеиватель отвёрткой…
3….и извлеките его из рамки, преодолевая сопротивление фиксаторов.

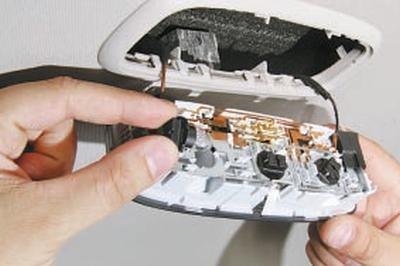

4. Поверните цоколь лампы по часовой стрелке примерно на 30°…
5….и извлеките лампу из корпуса фонаря.
6. Установите новую лампу в порядке, обратном снятию.
7. Аналогично замените остальные лампы плафона.
Для замены лампы в дополнительном стоп-сигнале выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

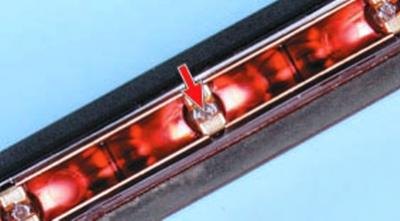

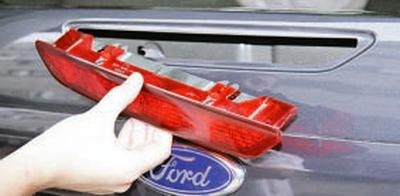

2. Снимите дополнительный стоп-сигнал (см. Замена дополнительного стоп-сигнала).
