1. Откройте капот.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи...

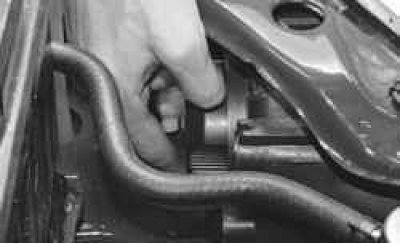

3. …поверните крышку фары против часовой стрелки…
4. …и снимите крышку.
Примечание. Показана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично.
Примечание. Крышка фары уплотнена резиновым кольцом. Сильно обжатое или надорванное кольцо замените новым.
5. Отсоедините от лампы ближнего/дальнего света колодку жгута проводов.

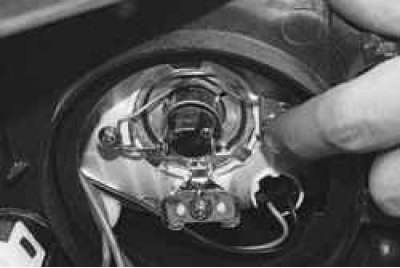

6. Выведите пружинный фиксатор из крючков на отражателе, откиньте фиксатор...
7. …и выньте лампу головного света.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.
8. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.
9. Вытяните патрон лампы габаритного света из гнезда (патрон установлен с небольшим натягом) и извлеките его из блок-фары.
10. Извлеките из патрона бесцокольную лампу.
11. Вставьте в патрон новую лампу и установите патрон на место.
12. Установите на место крышку фары.
13. Поверните патрон лампы указателя поворота против часовой стрелки…
14. …и извлеките его из блок-фары.
15. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
16. Установите новую лампу в патрон, а патрон в блок-фару.
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Сдвиньте назад корпус указателя поворота…
3. …и извлеките его из крыла.
4. Поверните патрон против часовой стрелки…

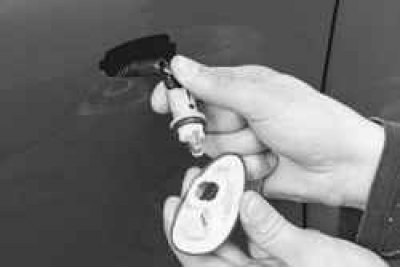

5. …и извлеките его из фонаря указателя.
6. Извлеките лампу из патрона.
7. Вставьте новую лампу в патрон, а патрон в корпус указателя.
8. Установите боковой фонарь указателей поворота в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте багажник.

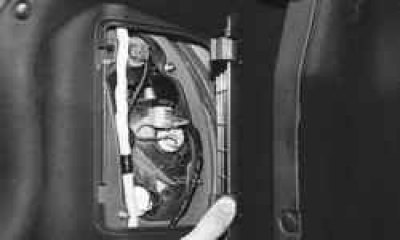

3. Сожмите фиксаторы и откройте крышку в облицовке багажника для доступа к фонарю.
4. Поверните патрон лампы против часовой стрелки…
5. …и извлеките его из фонаря.
6. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.
7. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке.
8. Установите детали в порядке, обратном снятию.
9. Остальные лампы в заднем фонаре заменяют аналогично.
Для замены лампы в фонаре освещения номерного знака выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите фонарь освещения номерного знака (см. «Замена фонарей освещения номерного знака»).
3. Извлеките бесцокольную лампу из патрона.
4. Установите новую лампу.
5. Установите детали в порядке, обратном снятию.
Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки и снимите его (операция проводится из багажника).
3. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.
4. Установите детали в порядке, обратном снятию.
Примечание. Один из выступов на патроне лампы уже остальных. При установке сориентируйте патрон так, чтобы он совпал с более узкой прорезью (показана стрелкой), и поверните патрон по часовой стрелке до упора.
Для замены лампы в плафоне освещения салона выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отожмите отверткой фиксаторы и снимите рассеиватель плафона.
3. Отожмите пружинный контакт и извлеките лампу.
4. Вставьте новую лампу.
5. Установите сначала переднюю часть рассеивателя в корпус плафона…
6. …а затем нажмите на заднюю часть до щелчка (защелкивания фиксаторов).
Для замены лампы в плафоне освещения багажника выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

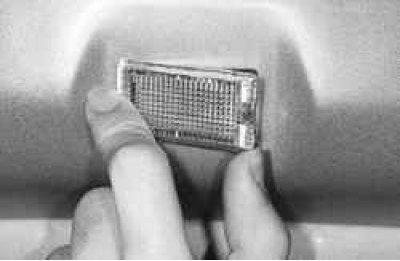

2. Преодолевая усилие фиксатора, извлеките плафон из отверстия в кузове автомобиля (при необходимости подденьте его отверткой).
3. Отожмите пружинный контакт и извлеките лампу.
4. Вставьте новую лампу в плафон.
5. Установите детали в порядке, обратном снятию.
(Источник расположен на веб-ресурсе: «Autoinstruction.ru»)
