Примечания:
- Работу удобнее выполнять на подъемнике.
- Можно выполнить ее и на автомобиле, установленном на опоры.
- Замена наконечника показана на примере левой рулевой тяги, правый наконечник заменяйте аналогично.
- Резьба левого наконечника правая, а правого — левая.
1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.
Внимание! Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).
Полезный свет. Если соединения деталей сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей жидкостью.
2. Измерьте и запомните длину свободной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить угол схождения колес.
3. Удерживая рулевую тягу от проворачивания…
4. …ослабьте затяжку контргайки наконечника рулевой тяги.

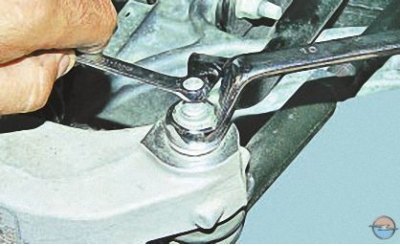

5. Отверните гайку крепления пальца шарнира наружного наконечника рулевой тяги к поворотному рычагу, удерживая палец вторым ключом от проворачивания.
Примечание. Гайки крепления пальцев наружных наконечников рулевых тяг самоконтрящиеся. При каждом снятии заменяйте гайки новыми.
6. Установите съемник шаровых шарниров…
7. …и выпрессуйте палец из бобышки поворотного рычага.
Примечание. При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.
8. Отвинтите наконечник от рулевой тяги, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможности не изменилось схождение колес.

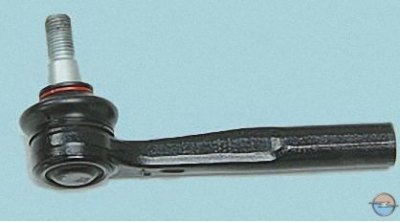

9. Установите новый наконечник в порядке, обратном снятию, навинтив его на рулевую тягу на такое количество оборотов, которое было подсчитано при снятии, и затяните контргайку.
10. Повторно измерьте длину свободной части резьбы рулевой тяги. Она должна соответствовать значению, измеренному в п. 2. Если это не так, ослабьте контргайку и либо навинтите, либо свинтите наконечник в зависимости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.
11. Проверьте и при необходимости отрегулируйте углы установки колес (см. Проверка и регулировка углов установки колес) на станции технического обслуживания.
