Примечания: Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры. Замена наконечника показана на примере левой рулевой тяги, правый наконечник заменяйте аналогично. Резьба левого наконечника правая, а правого наконечника - левая.
1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.
Внимание: Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).
Полезный совет: Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой (например, WD-40).

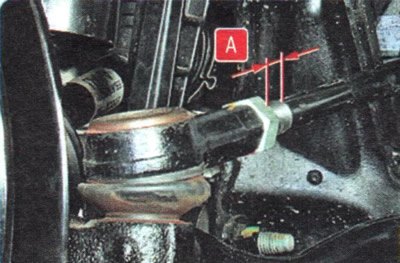

2. Измерьте и запишите длину А свободной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить углы схождения колес.
3. Удерживая ключом рулевую тягу, ослабьте затяжку контргайки наконечника рулевой тяги.

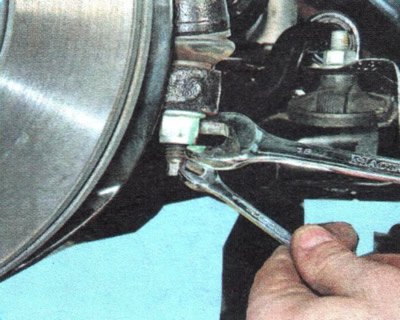

4. Удерживая палец шаровой опоры от проворачивания, ослабьте затяжку гайки крепления шарового пальца наконечника к рычагу поворотного кулака.

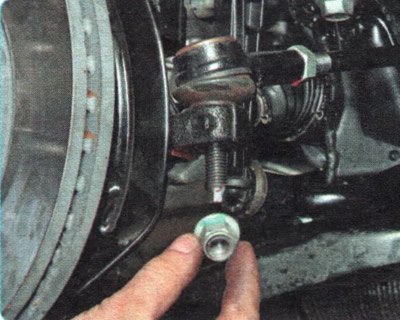

5. Окончательно отверните гайку.

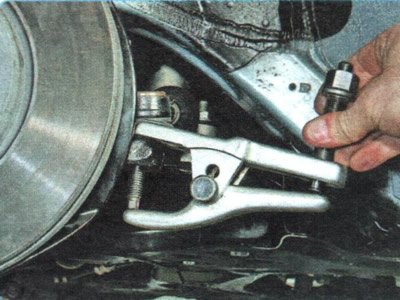

6. Установите съемник шаровых шарниров, выпрессуйте палец из бобышки поворотного кулака...
Полезный совет: При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного кулака, нанося удары вдоль оси рычага.
7. ...и извлеките палец из поворотного кулака.

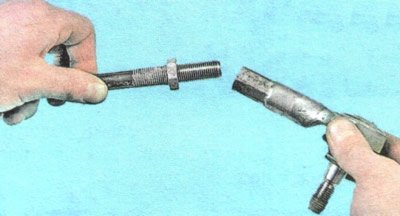

8. Отверните наконечник от рулевой тяги, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможности не изменилось схождение колес.
Примечание: Для наглядности показано на снятой рулевой тяге.

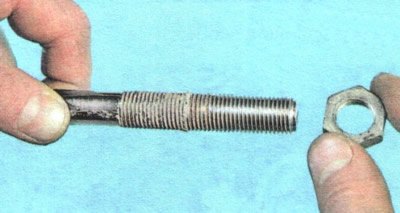

9. Отверните контргайку.
10. Установите новый наконечник в порядке, обратном снятию, навернув его на рулевую тягу на то число оборотов, которое было подсчитано при снятии, и затяните контргайку моментом, указанным в приложении 1.
11. Повторно измерьте длину свободной части резьбы рулевой тяги. Эта длина должна соответствовать значению, измеренному в п. 2. Если это не так, ослабьте контргайку и либо наверните, либо отверните наконечник в зависимости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.
12. Проверьте и при необходимости отрегулируйте углы установки колес на станции технического обслуживания.
