Замечание: При эксплуатации автомобиля в тяжелых условиях интервалы между очередными заменами двигательного масла/масляного фильтра следует сократить (см. Раздел 1).
1. Регулярное и достаточно частое выполнение замены двигательного масла является одной из основных процедур профилактического обслуживания автомобиля, лежащих в пределах квалификации среднестатистического механика-любителя. С течением времени двигательное масло подвержено старению, что проявляется в постепенном его разжижении и загрязнении, ведущим к преждевременному износу внутренних компонентов двигателя. Несмотря на то, что отдельные источники рекомендуют производить замену масляного фильтра лишь при каждой второй смене двигательного масла, составители настоящего Руководства считают, что ввиду относительной незначительности стоимости сменного компонента и важности влияния его состояния на исправность функционирования двигателя/эффективность его отдачи, имеет смысл менять фильтр каждый раз при замене масла.
2. Удостоверьтесь в наличии под рукой всех материалов и инструментов, необходимых для выполнения замены масла и масляного фильтра (см. сопр. иллюстрацию). Приготовьте также достаточное количество ветоши и старых газет для сбора следов пролитого масла. Перед заменой масла двигатель должен быть прогрет до рабочей температуры — горячее масло обладает большей текучестью и лучше вымывает шлам и осадки.
3. Масло из двигателя может быть удалено двумя способами: откачано при помощи специального шприца (устройства) через трубку щупа измерения уровня моторного масла, либо слито через сливное отверстие в поддоне картера двигателя. В зависимости от наличия соответствующего оборудования можно выбрать любой из них — первый более предпочтителен для условий частного гаража, т.к. не требует специального подъемного оборудования или смотровой ямы. Запаркуйте автомобиль на ровной горизонтальной площадке, взведите рычаг стояночного тормоза и заглушите двигатель.

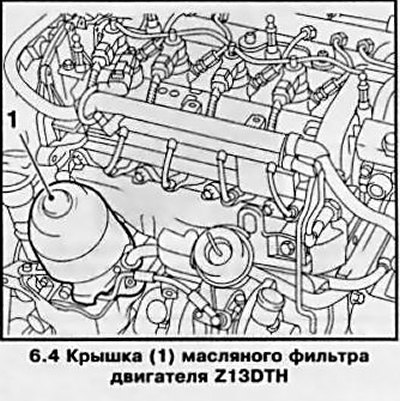

4. На двигателе Z13DTH необходимо предварительно снять крышку двигателя (см. Главу 2). Для снятия крышки масляного фильтра (см. сопр. иллюстрацию) следует отвернуть два крепежных болта и шестигранную гайку. В случае необходимости приложения значительного усилия для откручивания прикипевших болтов следует использовать головку Torx Т30 с удлинителем и храповым механизмом.
5. На других моделях масляный фильтр/ крышка корпуса масляного фильтра (см. сопр. иллюстрацию) снимается при помощи накидного ключа или специальных приспособлений. При откручивании крышки фильтра масло начинает стекать в поддон картера двигателя, подождите пока из фильтра не стечет все масло и затем извлеките фильтрующий элемент. Замечание: В зависимости от модели двигателя масляный фильтр отделяется полностью (см. ниже параграф 15) или извлекается только крышка фильтра со сменным фильтрующим элементом (двигатели Z14XEP/Z22YH/Z13DTH/ Z17DT (L/H)/Z19DT (J/H)). Затем извлеките измерительный щуп из трубки (см. Раздел 4) и откачайте масло.
6. Если нет специального шприца/устройства, моторное масло может быть слито из картера, для чего поднимите автомобиль при помощи подъемника, загоните его на эстакаду, либо поддомкратьте и установите на подпорки.
Внимание: Ни в коем случае не выполняйте никаких работ под автомобилем, подпертым лишь под бампер или удерживаемом в поднятом положении только домкратом!
Удостоверьтесь в надежности фиксации автомобиля в поднятом положении.

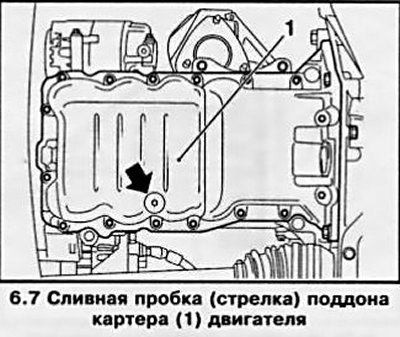

7. Заберитесь под автомобиль и ознакомьтесь с расположением сливной пробки поддона картера (см. сопр. иллюстрацию). Помните, что силовой агрегат и компоненты системы выпуска отработавших газов в течение всего времени выполнения процедуры будут оставаться достаточно горячими — продумайте схему безопасных манипуляций руками, чтобы избежать случайного контакта с разогретыми поверхностями.
8. Удостоверьтесь в горизонтальности положения автомобиля на подпорках/ подъемнике. Снимите крышку с заливной горловины двигательного масла (см. Раздел 4). На дизельных двигателях с рабочим объемом 1.7 и 1.9 л необходимо предварительно отвернуть 4 крепежных болта и снять сервисную крышку на защитном кожухе двигательного отсека. Кроме того, на дизельных двигателях с рабочим объемом 1.9 л, чтобы не повредить гибкую трубу системы выпуска отработавших газов горячей струей вытекающего моторного масла, необходимо установить защитный экран и закрепить его проволокой.
9. Установите сливную емкость под поддоном картера, с тем расчетом, что в первый момент струя будет вытекать через отверстие с приличным напором. Стараясь не прикасаться к разогретым поверхностям силового агрегата и компонентов системы выпуска, выверните сливную пробку из нижней части поддона картера. При выполнении данной операции рекомендуется надевать защитные резиновые перчатки.
10. Позвольте маслу беспрепятственно стекать в емкость, соответствующим образом корректируя положение последней по мере ослабевания напора струи. Проверьте слитое масло на присутствие в нем металлических опилок.
11. После того как масло прекратит вытекать из картера двигателя, тщательно протрите сливную пробку чистой ветошью — к ней могут подлипнуть мелкие металлические опилки, которые немедленно приведут к загрязнению свежего масла.
12. Протрите поверхность поддона вокруг сливного отверстия, вверните пробку на место и затяните с требуемым усилием (см. Спецификации). Не забудьте заменить медную/алюминиевую уплотнительную прокладку резьбового соединения сливной пробки.
Замечание: Прокладка иногда входит в комплект нового сменного масляного фильтра.
13. При соответствующей комплектации снимите защитный экран, установите на место сервисную крышку. Соберите следы пролитого масла, извлеките из-под автомобиля сливную емкость и инструменты. Опустите автомобиль на землю. Масляный фильтр устанавливается на место и затягивается с соответствующим усилием (см. ниже).
