Проверка
1. Двигатель жестко соединен со сборкой трансмиссии и имеет с ней общую подвеску, которая выполнена в виде подрамника и 4 опор — правая и левая опоры крепятся к лонжеронам, а передняя и задняя опоры — к подрамнику. Общая схема расположения опор подвески силового агрегата представлена на сопр. иллюстрации.

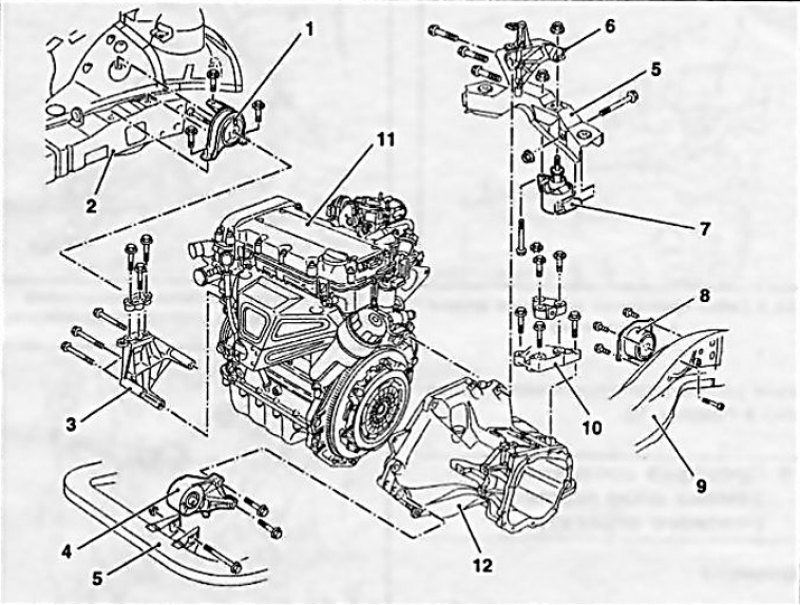

18.1 Общая схема расположения опор подвески силового агрегата на моделях Opel Astra/Zafira: 1. Правая опора; 2. Рама; 3. Кронштейн правой опоры; 4. Передняя опора; 5. Балка подрамника; 6. Кронштейн задней опоры; 7. Гаситель крутящих нагрузок; 8. Левая опора; 9. Подрамник; 10. Опора трансмиссии; 11. Двигатель; 12. Трансмиссия
2. В случае необходимости с целью обеспечения свободы доступа поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
3. Проверьте состояние резиновых подушек опор. В случае выявления трещин, расслоений, отделения от металлической подложки, признаков затвердевания резины и прочих т.п. дефектов замените опору.
4. При помощи динамометрического ключа проверьте усилия затягивания крепежа опор.
5. Подрычаживая монтировкой, проверьте опоры на наличие признаков чрезмерного люфта — в случае необходимости попросите помощника покачать агрегат в разные стороны и понаблюдайте за поведением опор. Присутствующий в новых компонентах люфт приводит к скорому износу опор. Дефектные компоненты замените.
Замена
Замечание: Перед снятием компонентов краской пометьте их установочные положения.
Правая опора
6. Для снятия правой опоры необходимо установить специальные приспособления (см. Раздел 5) и вывернуть болты крепления опоры к лонжерону и к кронштейну двигателя (см. иллюстрации 7.19, 6.22).
Передняя опора
7. Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки.
8. Для разгрузки опоры подоприте двигатель тележечным домкратом, - с целью распределения нагрузки проложите между головкой домкрата и поддоном картера деревянный брусок.
Внимание: При поддомкрачивании силового агрегата соблюдайте осторожность — не нагружайте выпускную систему, в случае необходимости, отсоедините приемную трубу от выпускного коллектора (см. Главу 4).

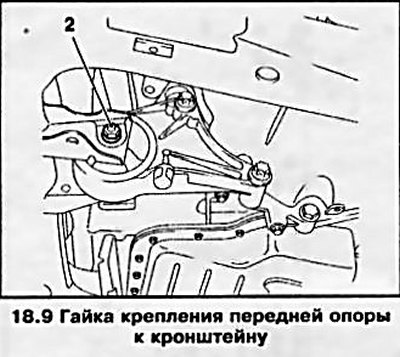

9. Отдайте гайку крепления опоры к кронштейну и снимите ее вместе с шайбой. Извлеките крепежный болт (см. сопр. иллюстрацию).

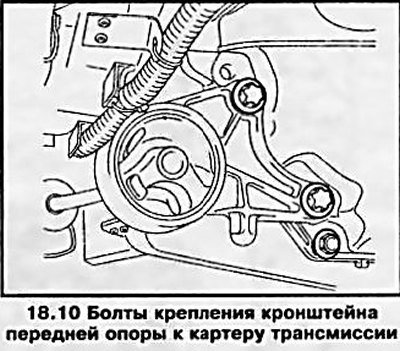

10. Выверните болты крепления кронштейна опоры к картеру трансмиссии (см. сопр. иллюстрацию) и удалите его в сборе с подушкой.
11. Проверьте состояние всех компонентов опоры. Изношенные и поврежденные детали замените.
12. Установка производится в порядке, обратном снятию, затяните крепежные болты и гайку с требуемым усилием. Опустите автомобиль на землю.
Задняя опора

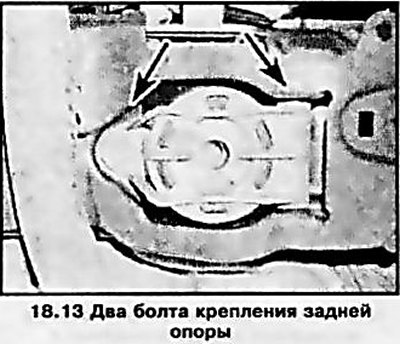

13. Крепление задней опоры показано на сопр. иллюстрации. Порядок ее замены такой же, как и передней опоры (см. выше).
Левая опора
14. Взведите стояночный тормоз, поддомкратьте передок автомобиля, установите его на подпорки и снимите защиту картера.
15. Снимите аккумуляторную батарею, выверните крепежные болты и снимите опорный поддон батареи (см. Главу 5).
16. Установите приспособление для снятия опоры (см. Раздел 5) или подоприте трансмиссию тележечным домкратом, с целью распределения нагрузки проложив между головкой домкрата и поддоном деревянный брусок.

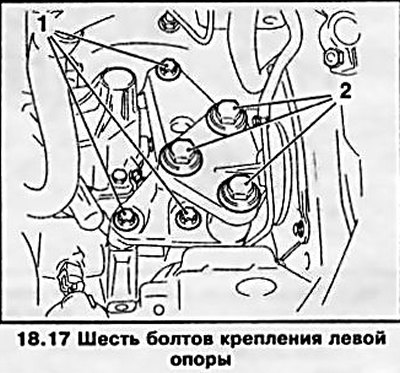

17. Выверните крепежные болты и снимите опорный кронштейн креплений с трансмиссии (см. сопр. иллюстрацию).

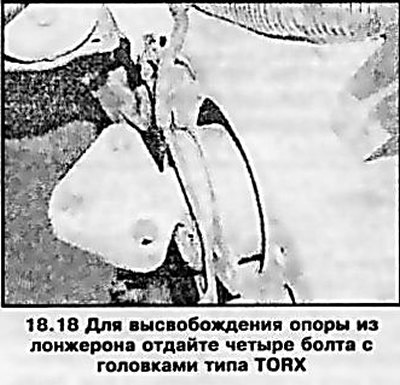

18. Выверните четыре крепежных болта с головками типа TORX и снимите опору, отделив ее от кузова (см. сопр. иллюстрацию).

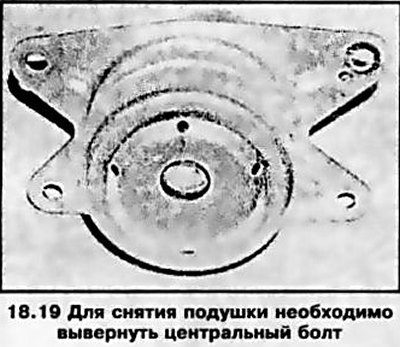

19. В случае необходимости опора может быть разобрана, для чего необходимо вывернуть одиночный болт, продетый сквозь центр подушки (см. сопр. иллюстрацию).
20. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
