Общая информация
Тип системы — 12В с заземлением по отрицательному полюсу
Предохранители
Цветовая идентификация предохранителей по номинальной силе тока
Размещение предохранителей в подкапотном монтажном блоке

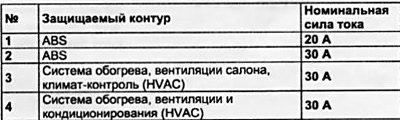

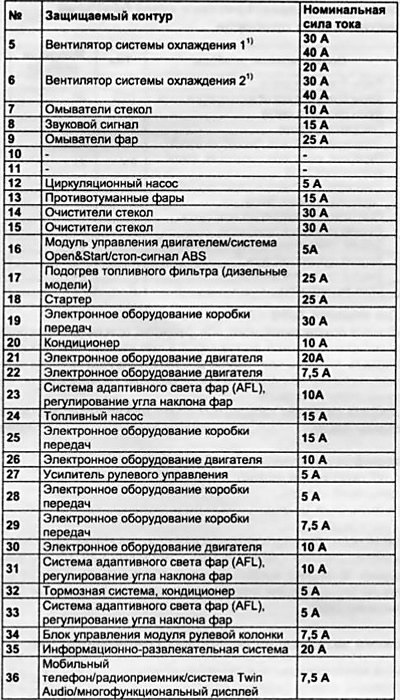

Подкапотный монтажный блок
1) Номинальная сила тока зависит от установленного оборудования и мощности двигателя

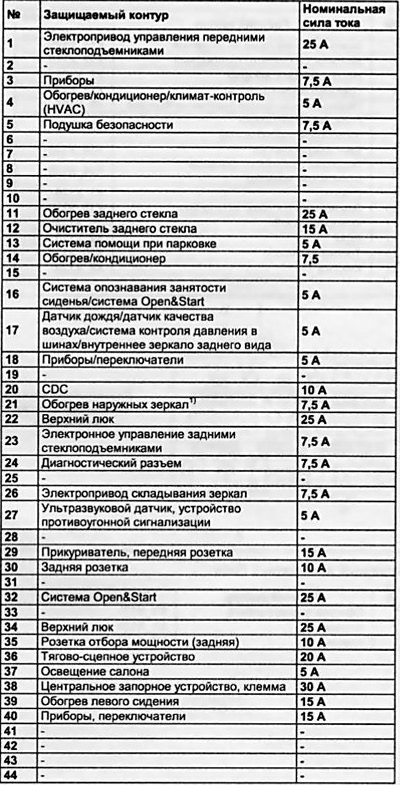

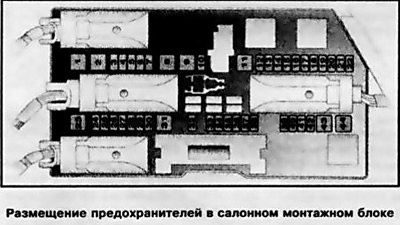

Салонный монтажный блок
1) Данная опция недоступна при оборудовании автомобиля устройством противоугонной сигнализации
Реле

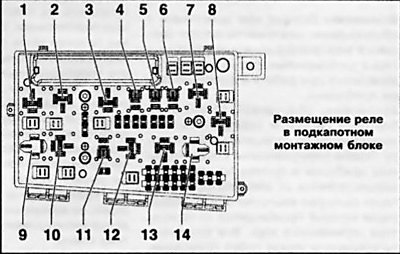

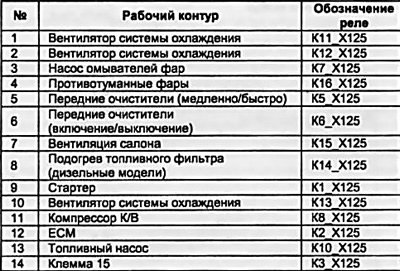

Подкапотный монтажный блок

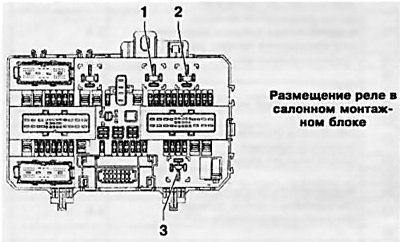

Салонный монтажный блок

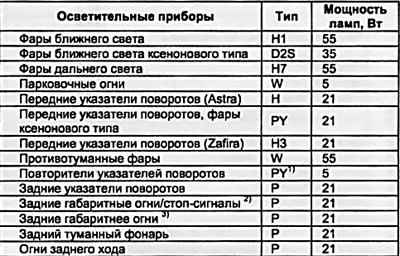

Мощностные характеристики ламп бортовых осветительных приборов
1) Для моделей Zafira — Р
2) Данные лампы выполняют обе функции: при включении задних габаритных огней лампа горит в пол накала, при нажатии на педаль тормоза свет лампы достигает полной яркости свечения.
3) Яркость свечения лампы в режиме габаритных огней можно отрегулировать.
Расшифровка буквенных обозначений:
- Н1-Н7 галогенные лампы;
- Р штыковой цоколь;
- W стеклянный цоколь;
- Y оранжевый свет.
Замечание: Перечень устанавливаемого на автомобиле электрооборудование определяется комплектацией конкретной модели. В случае необходимости обращайтесь к Руководству по эксплуатации или в отдел поставок фирменной СТО компании Opel.
Усилие затягивания резьбовых соединений, Нм
- Гайка крепления рычага стеклоочистителя ветрового стекла (модели Astra) — 17
- Гайка крепления рычага стеклоочистителя ветрового стекла (модели Zafira) — 14
- Гайка крепления рычага стеклоочистителя заднего стекла — 9
- Болты крепления привода стеклоочистителей — 9
- Крепежная гайка основания антенны — 5
