Внимание: Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом
Лампы накаливания 12 В
Для возможности замены лампы в любое время необходимо всегда иметь с собой в автомобиле ящик с наиболее важными запасными лампами.
| Назначение: | Тип | Мощность, Вт |
| Ближний свет | Н7 | 55 |
| Дальний свет (без противотуманных фар) | Н1 | 55 |
| Дальний свет (с противотуманными фарами) | Н4 | 55 |
| Стояночный свет передний | Стеклянный цоколь | 5 |
| Сигнал поворота передний (желтые лампы) | Байонет | 21 |
| Боковой повторитель поворота | Стеклянный цоколь | 5 |
| Задний фонарь | Байонет | 10 |
| Стоп-сигнал / задний габарит | Байонет | 21/5 |
| Сигнал поворота задний | Байонет | 21 |
| Задний туманный фонарь | Байонет | 21 |
| Фонарь заднего хода | Байонет | 21 |
| Освещение номерного знака | Софит | 5 |
| Дополнительный стоп-сигнал (10 шт.) | Стеклянный цоколь | 2.3 |
| Освещение багажника (2 шт.) | Стеклянный цоколь | 5 |
| Лампа подсветки чтения (2 шт.) | Стеклянный цоколь | 5 |
| Освещение салона переднее | Софит | 10 |
| Освещение салона заднее | Софит | 10 |
Расположение реле и предохранителей
Расположение реле и предохранителей может отличаться в зависимости от оборудования автомобиля и года изготовления.
Реле расположены на плате, позади левой крышки в районе расположения ног, под панелью приборов. У автомобилей с большим объемом оборудования позади платы реле находится коробка дополнительных реле.

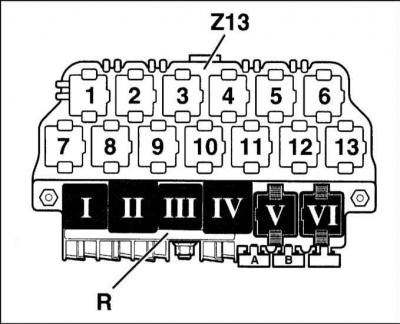

Плата реле -R- (реле показаны темным цветом)
| № реле | Потребитель |
| I | реле звукового сигнала двойного тона |
| II | разгрузочное реле Х-контакта |
| III | реле автоматики интервалов стеклоочистителя |
| IV | реле топливного насоса или реле свечей накаливания |
| V | реле системы впрыска дизельного двигателя |
| VI | реле противотуманных фар |
| A | предохранитель электрического обогрева сиденья |
| B | свободно |
| C | предохранитель электрического стеклоподъемника |
Коробка дополнительных реле -Z13- над платой реле
| 1 | Реле звукового сигнала |
| 2 | Реле контрольного прибора ламп заднее |
| 3 | Реле контрольного прибора ламп заднее |
| 4 | Прибор управления прикрытия зеркала |
| 5 | Прибор управления прикрытия зеркала |
| 6 | Разделительное реле телефона |
| 7 | Свободно |
| 8 | Свободно |
| 9 | Свободно |
| 10 | Свободно |
| 11 | Реле блокировки стартера и фонаря заднего хода |
| 12 | Реле фароочистителя |
| 13 | Реле свободного хода вентилятора радиатора (кондиционер) |
Главный блок предохранителей

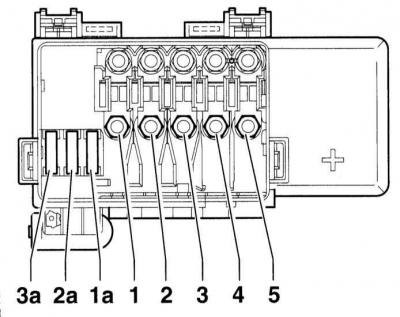

Расположение предохранителей главного блока предохранителей
- 1 S131 Подогрев свечей накаливания (дизельный двигатель)
- 2 S132 Система управления двигателя
- 3 S133 Вентилятор охлаждающей жидкости 2
- 4 S134 Салон
- 5 S138 Генератор
- 1а S162 ABS (гидронасос)
- 2а S163 ABS (клапаны)
- 3а S164 Вентилятор охлаждающей жидкости
Цветовая маркировка предохранителей
| Ток, А | Цвет предохранителя |
| 5 | Бежевый |
| 7.5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |

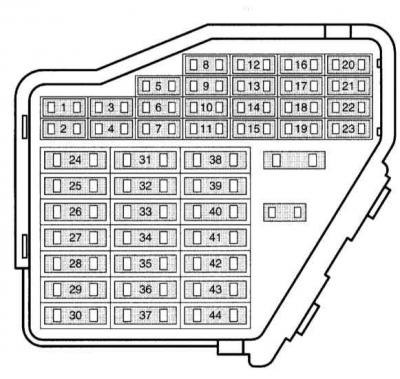

Расположение предохранителей в коробке
Расположение предохранителей зависит от оборудования автомобиля и года его выпуска. Расположение предохранителей приведено на крышке блока предохранителей.
| № | Ток, А | Предохранитель |
| 1 | 10 | Обогрев сопел стеклоомывателя, обогрев зеркала наружного вида |
| 2 | 10 | Указатели поворотов |
| 3 | 5 | Освещение вещевого ящика |
| 4 | 5 | Освещение номерного знака |
| 5 | 7.5 | Электрооборудование комфорта, регулировка скорости, обогрев сидений, кондиционер |
| 6 | 5 | Единый замок |
| 7 | 10 | Фонари заднего хода |
| 8 | 5 | Телефон/телематика |
| 9 | 5 | Прибор управления ABS |
| 10 | 10 | Управление двигателем: бензиновый двигатель |
| 11 | 5 | Блок панели приборов, электромагнит блокировки селектора для АТ |
| 12 | 7.5 | Электропитание самодиагностики, телефон, навигационная система |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, единый замок |
| 5 | Светильник салона | |
| 15 | 5 | Блок панели приборов, АТ, автоматически затемняемое внутреннее зеркало |
| 16 | 10 | Электромагнитная муфта, выбег вентилятора охлаждения радиатора, стеклоомыватель |
| 17 | 7.5 | Обогреваемый дверной замок |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 | Ближний свет правый, регулировка дальности света |
| 21 | 10 | Ближний свет левый |
| 22 | 5 | Габаритный и стояночный огонь правый |
| 23 | 5 | Габаритный и стояночный огонь левый |
| 24 | 20 | Стеклоочиститель, водяной насос |
| 25 | 25 | Вентилятор свежего воздуха, циркуляционная вентиляция, кондиционер |
| 26 | 20 | Обогрев заднего стекла, обогрев зеркала |
| 27 | 10 | Очиститель заднего стекла |
| 28 | 15 | Топливный насос |
| 29 | 15 | Управление двигателем: бензиновый двигатель |
| 10 | Управление двигателем: дизельный двигатель | |
| 30 | 20 | Сдвижная панель крыши |
| 31 | 20 | Автоматическая трансмиссия |
| 32 | 10 | Управление двигателем: бензиновый двигатель |
| 30 | Управление двигателем: дизельный двигатель | |
| 33 | 20 | Фароочиститель |
| 34 | 10 | Управление двигателем |
| 35 | 30 | Розетка прицепа (положительный длительный плюс) |
| 36 | 15 | Противотуманная фара и туманный фонарь |
| 37 | 10 | S-контакт, клемма 86 (радио) |
| 38 | 15 | Освещение багажника, единый замок, стеклоподъемники |
| 39 | 15 | Аварийная сигнализация |
| 40 | 20 | Звуковой сигнал |
| 41 | 15 | Прикуриватель |
| 42 | 25 | Радиоприемник |
| 43 | 10 | Управление двигателем |
| 44 | 15 | Обогрев сиденья |
Внимание: Предохранители в коробке предохранителей обозначаются с места 23 на схеме расположения номером 223, предохранитель 24 номером 224 и т.д.
Прочие предохранители, а также расположение реле приведены в Разделе "Электрические схемы".
Усилия затягивания резьбовых соединений
Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.
* Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно
Автомобили данной марки оборудованы 12 В системой электрооборудования с заземлением по отрицательному полюсу. Питание всех осветительных приборов и электрических агрегатов осуществляется от батареи свинцово-кислотного типа, подзаряжаемой от генератора переменного тока.
Данная Глава посвящена описанию процедур обслуживания и ремонта некоторых компонентов системы бортового электрооборудования, к числу которых относятся кроме конкретных рассмотренных ниже также все осветительные приборы и не связанные непосредственно с двигателем электрические аксессуары. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка.
Источник расположен на веб-ресурсе [www.AutoInstruction.ru]
Предупреждение! При выполнении любых работ по ремонту и обслуживанию компонентов системы электрооборудования необходимо в обязательном порядке предварительно отсоединять отрицательный провод от батареи во избежание получения электротравмы и/или возгорания.
