Общая информация
Тип системы — 12В с заземлением по отрицательному полюсу
Предохранители и реле
| Цветовая идентификация предохранителей по номинальной силе тока | |
| Красный | 10А |
| Голубой | 15А |
| Желтый | 20А |
| Зеленый | 30А |
| Оранжевый | 40А |
| Красный (макси) | 50А |
Предохранители и реле в двигательном отсеке слева

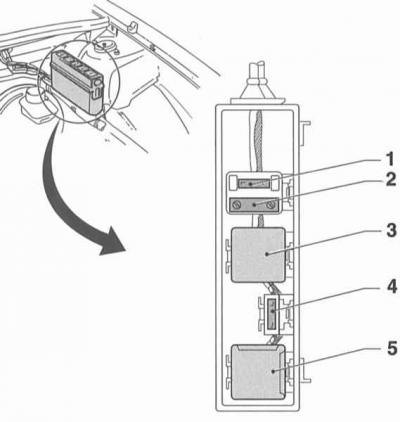

Монтажный блок реле и предохранителей в левой части двигательного отсека моделей до 1994 г. вып.
| № | Назначение |
| 1 | Предохранитель подогрева топливного фильтра дизельного двигателя |
| 2 | Предохранитель свечей накаливания дизельного двигателя |
| 3 | Реле подогрева топливного фильтра дизельного двигателя |
| 4 | Предохранитель клаксона и системы противоугонной сигнализации |
| 5 | Реле компрессора К/В |

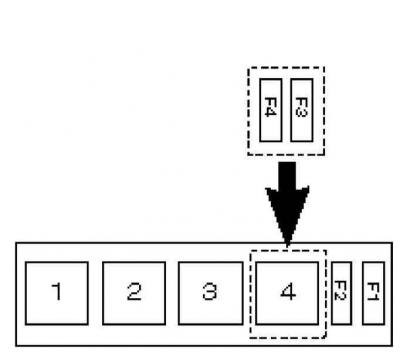

Монтажный блок предохранителей в левой части двигательного отсека моделей с 1995 г. вып. без К/В
| № | Назначение |
| F1 - F2 | Воздушный насос системы подмешивания воздуха в выхлоп |
| F3 | Предохранитель подогрева топливного фильтра дизельного двигателя |
| F4 | Предохранитель свечей накаливания дизельного двигателя |
Монтажный блок реле и предохранителей в левой части двигательного отсека моделей с 1995 г. вып. с К/В
| № | Назначение |
| F1 - F2 | Воздушный насос системы подмешивания воздуха в выхлоп |
| F3 | Предохранитель подогрева топливного фильтра дизельного двигателя |
| F4 | Предохранитель свечей накаливания дизельного двигателя |
| 1 | Реле компрессора К/В |
| 2 | Реле I вентилятора конденсатора К/В |
| 3 | Реле II вентилятора конденсатора К/В |
| 4 | Реле III вентилятора конденсатора К/В |
Предохранители в главном монтажном блоке

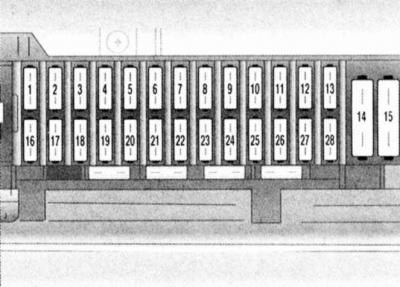

Схема расположения предохранителей в главном монтажном блоке
| № | Электрическая цепь | Сила тока, А |
| 1 | Аварийная сигнализация, сирена противоугонной системы, освещение салона и багажника | 20 |
| 2 | Автоматическая трансмиссия | 10 |
| 3 | Обогрев заднего стекла, противоугонное устройство | 30 |
| 4 | Ходовые огни светлого времени суток | 10 |
| 5 | Автоматическая трансмиссия | 10 |
| 6 | Фонари заднего хода и задние туманные фонари | 10 |
| 7 | Кондиционер воздуха | 30 |
| 8 | Левый стояночный огонь, левый задний габаритный огонь | 20 |
| 9 | Сдвижная панель крыши | 20 |
| 10 | Левая фара дальнего света | 10 |
| 11 | Омыватель линз головных фар | 30 |
| 12 | Левая фара ближнего света, регулирование угла наклона фар | 10 |
| 13 | Единый замок | 20 |
| 14 | Обогрев заднего стекла | |
| 15 | Вентилятор отопителя и К/В | 30 |
| 16 | Стеклоочиститель | 30 |
| 17 | Радиоприемник, информационный дисплей, сигнализаторы, К/В, освещение вещевого ящика, стеклоподъемники, привод наружных зеркал, усилитель рулевого управления | 10 |
| 18 | Единый замок, фонари заднего хода, спидометр, АТ, обогрев сидений и заднего стекла, прикуриватель | 20 |
| 19 | К/Л включения фар, ходовые огни светлого времени суток | 10 |
| 20 | Вентилятор К/В | 30 |
| 21 | Стоп-сигналы и аварийная сигнализация | 15 |
| 22 | ABS | 10 |
| 23 | Правый стояночный огонь, правый задний габаритный огонь, освещение номерного знака | 10 |
| 24 | Кондиционер воздуха | 15 |
| 25 | Правая фара дальнего света | 10 |
| 26 | Топливный насос, система впрыска топлива | 20 |
| 27 | Правая фара ближнего света, регулировка угла наклона фар | 10 |
| 28 | Стеклоподъемники | 30 |
Реле в главном монтажном блоке

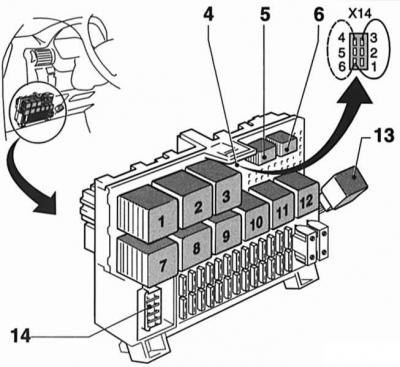

Схема расположения реле в главном монтажном блоке
| № | Назначение |
| 1 | Обогрев наружного зеркала (реле времени) |
| 2 | Реле сигналов поворотов |
| 3 | Интервальный режим работы очистителя заднего стекла |
| 4 | Кодировка туманного фонаря (6-контактное) |
| 5 | Противотуманные фары |
| 6 | Туманные фонари |
| 7 | Интервальный режима работы очистителей ветрового стекла |
| 8 | Обогрев заднего стекла |
| 9 | Предупредительный зуммер включенных фар |
| 10 | Сирена системы противоугонной сигнализации |
| 11 | Насос омывателя линз фар (реле задержки) |
| 12 | Реле стартера противоугонной сигнализации |
| 13 | DRL |
| 14 | DLC, в зависимости от исполнения, 10-, 14- или 16-контактный |
Реле в монтажном блоке над вещевым ящиком

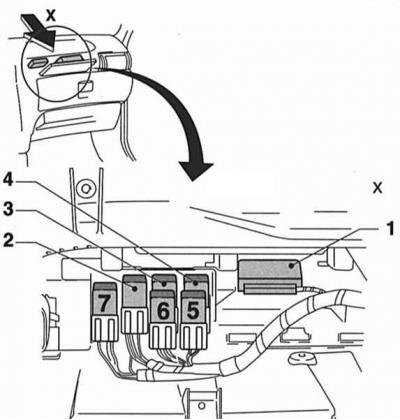

Расположение реле в монтажном блоке над вещевым ящиком моделей до 1994 г. вып. № Назначение
| № | Назначение |
| 1 | Противоугонная сигнализация (блок управления) |
| 2 | Вентилятор радиатора конденсатора К/В (реле К51) |
| 3 | Вентилятор радиатора конденсатора К/В (реле К52) |
| 4 | Вентилятор радиатора конденсатора К/В (реле К26) |
| 5 | К/В |
| 6 | Вентилятор К/В |
| 7 | Вентилятор радиатора конденсатора К/В, 2-я скорость |
На моделях с подушкой безопасности переднего пассажира реле К/В находятся справа, рядом с вещевым ящиком.
Расположение реле в монтажном блоке над вещевым ящиком моделей с 1994 г. вып.
| № | Назначение |
| 1 | Реле I вентилятора радиатора конденсатора К/В (до 1995 г. вып.) |
| 2 | Реле II вентилятора радиатора конденсатора К/В (до 1995 г. вып.) |
| 2 | Реле К/В (с 1996 г. вып.) |
| 3 | Реле III вентилятора радиатора конденсатора К/В (до 1995 г. вып.) |

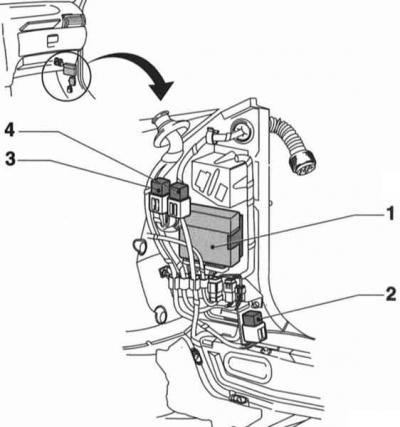

Реле в монтажном блоке за облицовкой правой стойки A
| № | Назначение |
| 1 | Блок управления системы MulTec |
| 2 | Реле топливного насоса |
| 3 | Реле свечей накаливания дизельного двигателя |
| 4 | Реле контроля зарядки батареи |
Лампы осветительных приборов
| Назначение | Мощность, Вт |
| Дальний/ближний свет (тип Н14) | 60/55 |
| Противотуманные фары (тип Н3) | 55 |
| Боковой указатель поворота, освещение номерного знака, багажника и салона | 10 |
| Передний и задний указатели поворота, задние туманные фонари, фонари заднего хода | 21 |
| Стоп-сигнал/задний габаритный огонь | 21/5 |
| Передний парковочный огонь | 5 |
Коды неисправностей SRS
| Код | Источник неисправности |
| 2 | Неисправность в цепи боковой подушки безопасности водителя |
| 3 | Неисправность в цепи боковой подушки безопасности переднего пассажира |
| 4 | Неисправность в цепи модуля передней водительской подушки безопасности |
| 5 | Неисправность модуля передней пассажирской подушки безопасности |
| 6 | Неисправность в цепи модуля аварийного натяжителя пассажирского ремня безопасности |
| 7 | Неисправность модуля аварийного натяжителя пассажирского ремня безопасности |
| 8 | Чрезмерно занижен уровень сигнала (замыкание на массу) в цепи модуля водительской боковой подушки безопасности |
| 9 | Чрезмерно занижен уровень сигнала (замыкание на массу) в цепи модуля пассажирской боковой подушки безопасности |
| 12,13 | За мыкание на корпус в цепи водительской подушки безопасности |
| 14 | Замыкание на корпус в цепи левого натяжителя ремня безопасности |
| 15 | Замыкание на корпус в цепи водительской подушки безопасности |
| 16 | Замыкание на в цепи левого натяжителя ремня безопасности |
| 21 | Модели до 1995 г. вып.: Замыкание на корпус в цепи одной из подушек безопасности Модели до 1995 г. вып.: Замыкание на корпус в цепи водительской подушки безопасности |
| 22 | Модели до 1995 г. вып.: Замыкание на в цепи одной из подушек безопасности Модели до 1995 г. вып.: Замыкание на в цепи водительской подушки безопасности |
| 23 | Замыкание на корпус в цепи подушки безопасности переднего пассажира |
| 24 | Замыкание на корпус в цепи правого натяжителя ремня безопасности |
| 25 | Замыкание на в цепи подушки безопасности переднего пассажира |
| 26 | Замыкание на в цепи правого натяжителя ремня безопасности |
| 31 | Чрезмерно завышено электрическое сопротивление в цепи модуля передней водительской подушки безопасности |
| 32 | Чрезмерно занижено электрическое сопротивление в цепи модуля передней водительской подушки безопасности |
| 33 | Чрезмерно завышено электрическое сопротивление в цепи модуля передней пассажирской подушки безопасности |
| 34 | Чрезмерно занижено электрическое сопротивление в цепи модуля передней пассажирской подушки безопасности На моделях до 1998 г. вып.: Блок управления SRS обнаружил подушку безопасности переднего пассажира |
| 35 | Чрезмерно завышено электрическое сопротивление в цепи модуля аварийного натяжителя водительского сиденья |
| 36 | Чрезмерно занижено электрическое сопротивление в цепи модуля аварийного натяжителя водительского сиденья |
| 37 | Чрезмерно завышено электрическое сопротивление в цепи модуля аварийного натяжителя пассажирского сиденья |
| 38 | Чрезмерно занижено электрическое сопротивление в цепи модуля аварийного натяжителя пассажирского сиденья |
| 43 | Чрезмерно завышен сигнал контрольной лампы SRS |
| 44 | Чрезмерно занижен сигнал контрольной лампы SRS |
| 45 | Замыкание на в цепи К/Л деактивации подушки безопасности переднего пассажира |
| 46 | Замыкание на корпус или разрыв в цепи К/Л деактивации подушки безопасности переднего пассажира |
| 48 | Низкое напряжение питания |
| 49 | Высокое напряжение питания |
| 51,52 | Не запрограммирован модуль управления SRS |
| 53 | Программная ошибка модуля управления SRS |
| 55 | Неисправность модуля управления SRS |
| 56 | Неисправность модуля управления SRS |
| 65 | Сработала передняя пассажирская подушка безопасности |
| 66 | Сработала передняя водительская подушка безопасности |
| 67 | Сработал аварийный натяжитель ремня безопасности |
| 68 | Сработала пассажирская боковая подушка безопасности |
| 69 | Сработала водительская боковая подушка безопасности |
| 71 | Чрезмерно завышен уровень сигнала датчика направленных перегрузок водительской боковой подушки безопасности |
| 72 | Неисправность в цепи датчика направленных перегрузок водительской боковой подушки безопасности |
| 75 | Замыкание на корпус в цепи датчика направленных перегрузок водительской боковой подушки безопасности |
| 76 | Замыкание на в цепи датчика направленных перегрузок водительской боковой подушки безопасности |
| 77 | Чрезмерно завышено электрическое сопротивление водительской боковой подушки безопасности |
| 78 | Чрезмерно занижено электрическое сопротивление водительской боковой подушки безопасности |
| 79 | Неисправность датчика направленных перегрузок водительской боковой подушки безопасности |
| 81 | Чрезмерно завышен уровень сигнала датчика направленных перегрузок пассажирской боковой подушки безопасности |
| 82 | Неисправность в цепи датчика направленных перегрузок пассажирской боковой подушки безопасности |
| 85 | Замыкание на корпус в цепи датчика направленных перегрузок боковой подушки безопасности переднего пассажира |
| 86 | Замыкание на в цепи датчика направленных перегрузок боковой подушки безопасности переднего пассажира |
| 87 | Чрезмерно завышено электрическое сопротивление пассажирской боковой подушки безопасности |
| 88 | Чрезмерно занижено электрическое сопротивление пассажирской боковой подушки безопасности |
| 89 | Неисправность датчика направленных перегрузок пассажирской боковой подушки безопасности |
| 90 | Ошибка связи с датчиком наличия переднего пассажира |
| 92 | Неисправность в цепи датчика наличия переднего пассажира |
| 93 | Неисправен датчик наличия переднего пассажира |
| 95 | Неисправен датчик обнаружения специального детского кресла |
| 98 | Замыкание на корпус в цепи сигнализации о сработавшей подушки безопасности |
| 99 | Замыкание на корпус в цепи |
| 101 | Чрезмерно завышено электрическое сопротивление водительской боковой подушки безопасности |
| 102 | Чрезмерно занижено электрическое сопротивление водительской боковой подушки безопасности |
| 103 | Чрезмерно завышено электрическое сопротивление пассажирской боковой подушки безопасности |
| 104 | Чрезмерно занижено электрическое сопротивление пассажирской боковой подушки безопасности |
