Размещение и типы применяемых ламп (12 В)

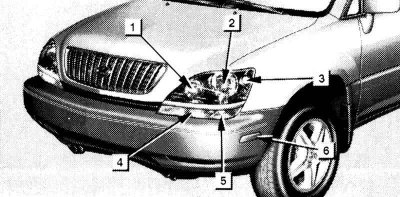

Лампы приборов наружного освещения в передней части автомобиля

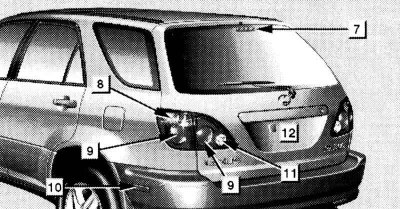

Лампы приборов наружного освещения в задней части автомобиля


| № | Назначение | Тип | Мощность, Вт |
| 1 | Дальний свет фар | Галогенная 9005 | 60 |
| 2 | Ближний и дальний свет фар | Галогенная 9006 | 51 |
| 3 | Стояночный свет | Стеклянный цоколь 168 | 5 |
| 4 | Передние указатели поворотов | Стеклянный цоколь | 21 |
| 5 | Противотуманная фара | Галогенная 9006 | 51 |
| 6 | Передние боковые габаритные огни | Стеклянный цоколь | 5 |
| 7 | Стоп-сигнал верхнего уровня | Стеклянный цоколь | 18 |
| 8 | Задние указатели поворотов | Стеклянный цоколь | 21 |
| 9 | Задние габаритные огни/стоп-сигналы | Стеклянный цоколь | 21/5 |
| 10 | Задние боковые габаритные огни | Стеклянный цоколь | 5 |
| 11 | Фонари заднего хода | Стеклянный цоколь | 21 |
| 12 | Освещение номерного знака | Стеклянный цоколь | 5 |

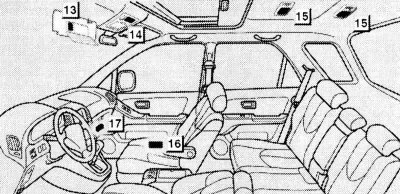

| 13 | Лампа для чтения | Несимметричный цоколь | 10 |
| 14 | Подсветка космети-ческого зеркала | Софит | 1.5 |
| 15 | Салонные светильники | Софит | 8 |
| 16 | Освещение порогов | Стеклянный цоколь | 5 |
| 17 | Освещение вещевого ящика | Стеклянный цоколь | 1.2 |
Размещение реле и предохранителей
Предохранители в главном монтажном блоке

| № | Обозначение | Сила тока, А | Защищаемые цепи |
| 1 | AM 1 | 40 | Система зажигания |
| 2 | POWER | 30 | Э/привод сидений |
| 3 | IGN | 7.5 | SRS, впрыск топлива |
| 4 | RADIO №2 | 7.5 | Аудиосистема, бортовой компьютер |
| 5 | CIG | 15 | Прикуриватель, наружные зеркала, замки дверей |
| 6 | D RR DOOR | 20 | Замок и стеклоподъёмник задней двери |
| 7 | PWR OUTLET | 15 | Гнёзда отбора мощности |
| 8 | FR FOG | 15 | Противотуманные фары |
| 9 | SRS - ACC | 15 | SRS |
| 10 | ECU - IG | 15 | Телефон, внутреннее зеркало заднего вида, ABS, VSC, многофункциональный дисплей |
| 11 | WIPER | 25 | Очистители ветрового стекла |
| 12 | P RR DOOR | 20 | Замок и стеклоподъёмник задней двери |
| 13 | P FR DOOR | 20 | Замок и стеклоподъёмник передней двери |
| 14 | S / ROOF | 20 | Люк крыши |
| 15 | HEATER | 15 | Системы вентиляции, отопления и К/В |
| 16 | GAUGE | 7.5 | Бортовой компьютер, индикаторы напоминания об обслуживании автомобиля |
| 17 | RR WIP | 15 | Очиститель стекла двери задка |
| 18 | STOP | 20 | Стоп-сигналы, ABS, VSC |
| 19 | OBD | 7.5 | Система бортовой самодиагностики |
| 20 | SEAT HTR | 15 | Обогрев сидений |
| 21 | STARTER |
| Система запуска |
| 22 | WASHER |
| Омыватели стёкол |
| 23 | RR FOG | 7.5 | Нет цепи |
| 24 | FR DEF | 20 | Обогрев наружных зеркал и стекла двери задка |
| 25 | SRS - B | 7.5 | SRS |
| 26 | TAIL | 10 | Габаритные и стояночные огни, подсветка номерного знака |
| 27 | PANEL | 7.5 | Подсветка панели приборов |
Реле в главном монтажном блоке
| Обозначение | Цепь |
| A | Реле габаритных огней |
| B | Реле противотуманных фар |
| C | Реле подачи питания («ACC») |

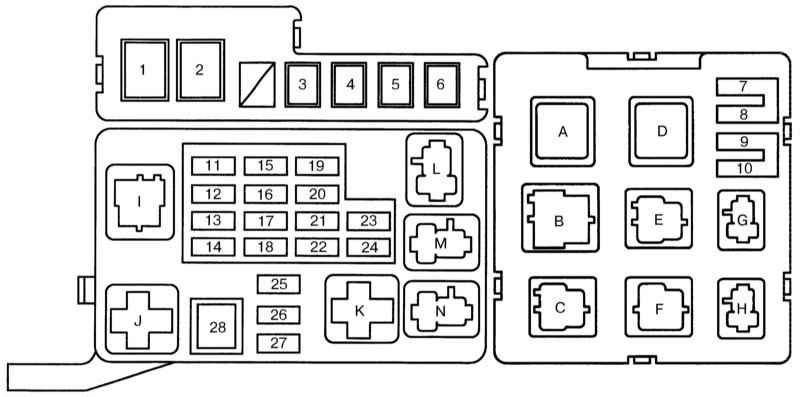

Предохранители в блоке двигательного отсека

| № | Обозначение | Сила тока, А | Защищаемые цепи |
| 1 | ABS | 60 | ABS |
| 2 | ALT | 140 | Система заряда |
| 3 | RDI FAN | 40 | Вентилятор системы охлаждения |
| 4 | CDS FAN | 40 | Вентилятор системы охлаждения |
| 5 | RR DEF | 30 | Обогрев стекла двери задка и наружных зеркал |
| 6 | HEATER | 50 | Вентилятор отопителя |
| 7 | H - LP R UPR | 15 | Правая фара, дальний свет |
| 8 | H - LP L UPR | 15 | Левая фара, дальний свет |
| 9 | A / F HTR | 25 | Датчик качества рабочей смеси |
| 10, 11 | Отсутствует | - | - |
| 12 | H - LP R LWR | 15 | Правая фара, ближний свет |
| 13 | H - LP L LWR | 15 | Левая фара, ближний свет |
| 14 | HAZARD | 15 | Аварийная сигнализация, указатели поворотов |
| 15 | AM 2 | 20 | Система запуска |
| 16 | TEL | 15 | Телефон |
| 17 | FL DOOR | 20 |
|
| 18 | Перемычка | - | - |
| 19 | ALT - S | 7.5 | Система зарядки |
| 20 | HORN | 10 | Противоугонная система, клаксон |
| 21 | EFI | 20 | Впрыск топлива |
| 22 | DOME | 10 | Внутреннее освещение, указатели и измерители, многофункциональный дисплей |
| 23 | ECU - B | 7.5 | Бортовой компьютер |
| 24 | RAD №1 | 20 | Аудиосистема |
| 25-27 | Отсутствует | - | - |
| 28 | MAIN | 50 | Система запуска |
Реле в блоке двигательного отсека
| Обозначение | Цепь |
| A | Отсутствует |
| B | Реле ABS SOL |
| C | Реле вентилятора №3 |
| D | Реле вентилятора №1 |
| E | Реле э/мотора ABS |
| F | Реле вентилятора №2 |
| G | Реле датчика A/F |
| H | Отсутствует |
| I | Реле фар |
| J | Реле стартёра |
| K | Реле обогрева стекла двери задка и наружных зеркал |
| L | Реле магнитной муфты К/В |
| M | Реле клаксона и противоугонной системы |
| N | Реле впрыска топлива |

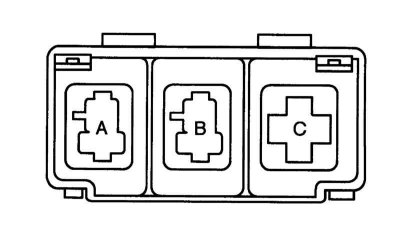

Расположение реле в блоке №1

| Обозначение | Цепь |
| A | Реле разрыва цепи |
| B | Главное реле двигателя |
| C | Реле обогрева наружных зеркал |
Предохранитель и реле в блоке реле №3 В двигательном отсеке

| Обозначение | Описание |
| 1 | Предохранитель DRL, 7.5 А |
| A | Реле № 2 DRL |
| B | Реле № 4 DRL |
| C | Реле № 3 DRL |
Усилия затягивания резьбовых соединений, Нм
(Источник доступен на веб-сайте: www.AutoInstruction.ru)
| Болты крепления накладки рулевого колеса | 7.1÷8.8 |
| Крепёж сборки передней подушки безопасности переднего пассажира | см. Спецификации к Главе Кузов |
| Крепёж сборки боковой подушки безопасности | 5.5 |
| Болты крепления центральной сборки датчиков SRS | 21 |
| Болты крепления передних датчиков SRS | 20 |
| Болты крепления натяжителей ремней безопасности | |
| 7.4 |
| 41 |
| Болты крепления боковых датчиков SRS | 21 |
| Гайки крепления сборки антенны | 2.5 |
