Элементы приводного вала с шариковыми шарнирами: 1 - вал корпус; 2, 3 - стопорное кольцо; 3 - корпус ШРУСа (T.J.); 4 - шарнир в сборе; 6, 8 - хомут; 7 - защитный чехол; 9 - шарнир в сборе.
Разборка

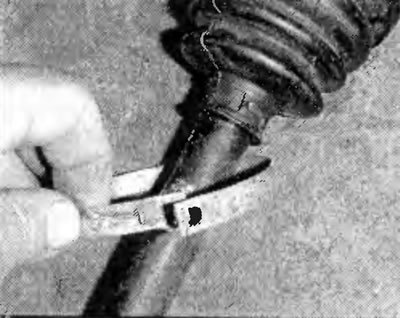

Снимите хомуты крепления защитного чехла.
Снимите защитный чехол с корпуса внутреннего шарнира.
Снимите корпус внутреннего шарнира с приводного вала.
Удалите старую смазку из шарнира равных угловых скоростей.
Снимите стопорное кольцо с конца приводного вала.
Снимите внутреннее кольцо с шариками с приводного вала.

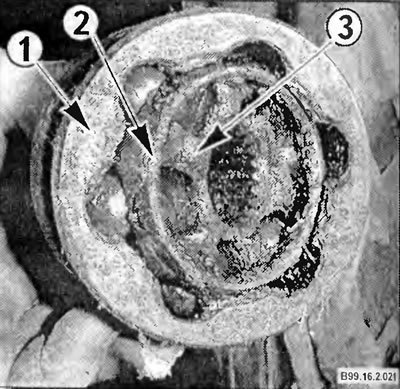

1 - корпус ШРУС а; 2 - сепаратор; 3 - внутреннее кольцо.

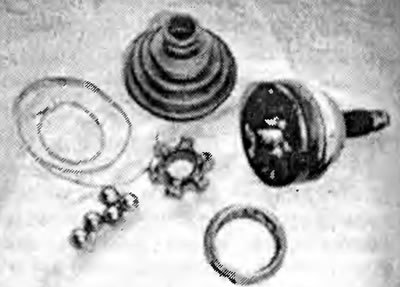

Используя лезвие отвертки, извлеките шарики из сепаратора.
Поверните внутреннее кольцо на 90°, при этом совместите выступы внутреннего кольца с окнами сепаратора и извлеките внутреннее кольцо из сепаратора.
Используя растворитель, очистите все детали шарнира. Проверьте состояние деталей на наличие точечной коррозии царапин, трещин и повреждении. При наличии дефектов замените шарнир в сборе.

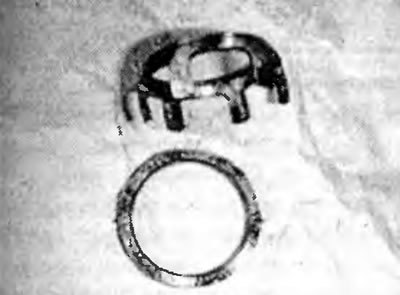

Типичный поломанный сепаратор шарнира
Сборка
Установите внутреннее кольцо в сепаратор, при этом совместите установочные метки.
Вставьте шарики в окна сепаратора.
Для того чтобы не повредить защитным чехол при установке на приводной вал, обмотайте липкой лентой шпицы приводного вала.
Надвиньте на приводной вал маленький хомут крепления защитного чехла, а затем защитный чехол и снимите липкую ленту.
Дальнейшая сборка осуществляется в обратной последовательности.

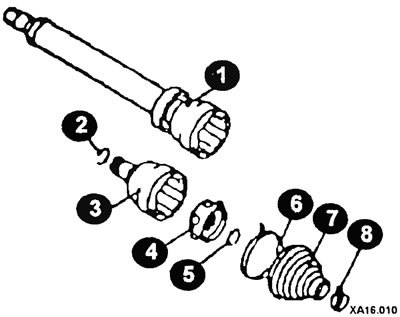

Ремонтный комплект ШРУС: 1 - корпус ШРУСа правого колеса; 2 - стопорное кольцо; 3 - корпус ШРУСа левого колеса; 4 - шарнир в сборе; 5 - стопорное кольцо; 6, 8 - хомут; 7 - чехол.
