Cordia, Precis и Tredia
1. Снимите приводные ремни насоса системы гидроусиления рулевого управления и генератора.

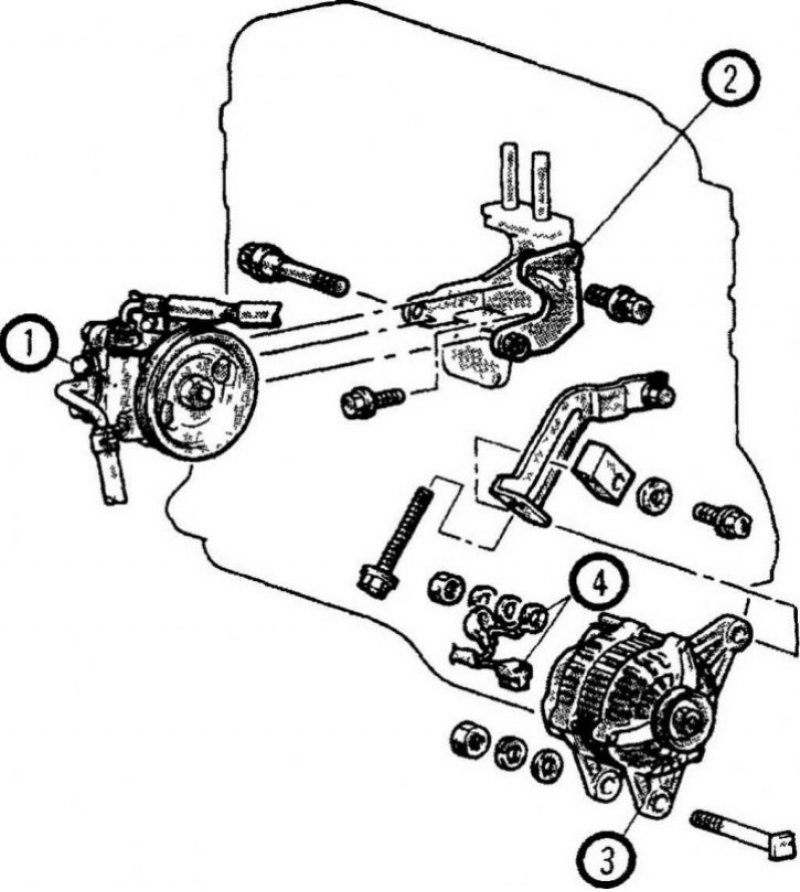

16.2 Элементы крепления генератора на моделях Cordia и Tredia (остальные модели аналогичны): 1. Насос системы гидроусиления рулевого управления; 2. Кронштейн; 3. Генератор; 4. Разъем подключения
2. Снимите насос системы гидроусиления рулевого управления (16.2).
3. Снимите регулировочный кронштейн генератора, открутите нижний крепежный болт, отсоедините разъемы подключения и снимите генератор.
4. Установка проводится в обратном порядке снятия.
5. Отрегулируйте натяжение приводных ремней.
Galant
6. Снимите левый вентилятор. Снимите приводные ремни насоса системы гидроусиления рулевого управления и генератора.
7. Снимите кронштейн генератора, открутите нижний крепежный болт, отсоедините разъемы подключения и снимите генератор.
8. Установка проводится в обратном порядке снятия.
9. Отрегулируйте натяжение приводных ремней.
Colt, Lancer, Mirage (1985-1988)
10. Снимите приводной ремень генератора и другие ремни, если необходимо.
11. Открутите крепежные болты генератора, пометьте и отсоедините разъемы подключения и снимите генератор.
12. Установка проводится в обратном порядке снятия.
13. Отрегулируйте натяжение приводных ремней.
Colt, Lancer, Mirage (1989 и позже) 1.5L
14. Снимите приводные ремни насоса системы гидроусиления рулевого управления, компрессора кондиционера и генератора.

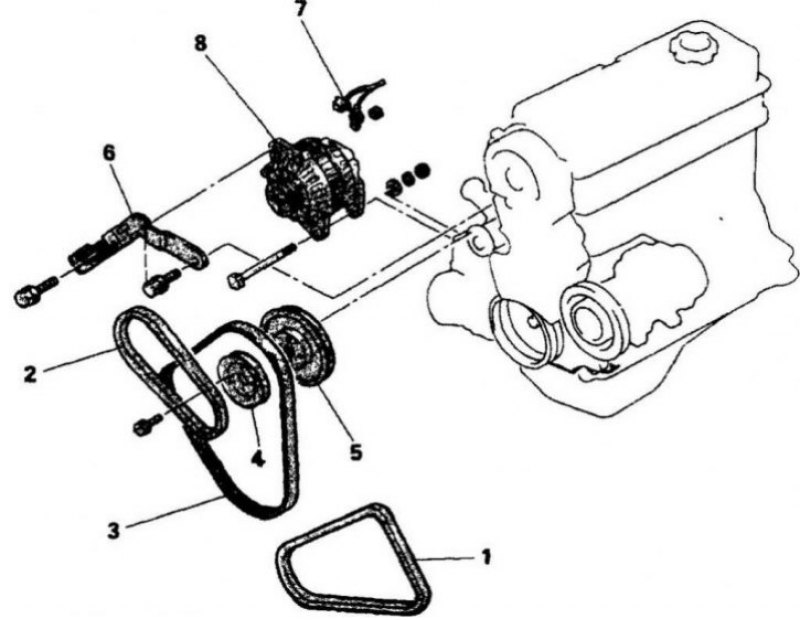

16.15 Элементы крепления генератора на моделях Colt, Lancer, Mirage 1.5L (1989года и позже): 1. Приводной ремень компрессора; 2. Приводной ремень насоса системы гидроусиления рулевого управления; 3. Приводной ремень; 4. Шкив водяного насоса; 5. Шкив водяного насоса; 6. Кронштейн; 7. Разъем подключения; 8. Генератор
15. Снимите кронштейн генератора (16.15), открутите нижний крепежный болт, отсоедините разъемы подключения и снимите генератор.
16. Установка проводится в обратном порядке снятия.
17. Отрегулируйте натяжение приводных ремней.
1.6L
18. Снимите приводные ремни насоса системы гидроусиления рулевого управления и генератора.

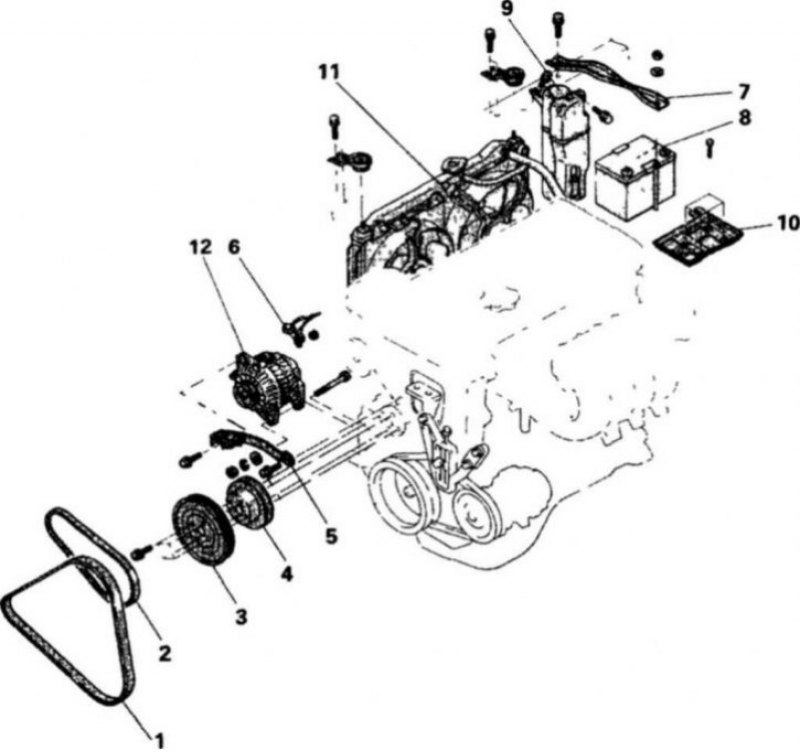

16.19 Элементы крепления генератора на моделях Colt, Lancer, Mirage 1.6L (1989 и позже): 1. Приводной ремень; 2. Приводной ремень насоса системы гидроусиления рулевого управления; 3. Шкив водяного насоса; 4. Шкив водяного насоса; 5. Кронштейн; 6. Разъем подключения; 7. Крепление; 8. Аккумулятор; 9. Бачок омывающей жидкости; 10. Аккумуляторная полка; 11. Радиатор; 12. Генератор
19. Снимите шкивы водяного насоса (16.19).
20. Снимите кронштейн генератора, снимите радиатор, открутите нижний крепежный болт, отсоедините разъемы подключения и снимите генератор.
21. Установка проводится в обратном порядке снятия.
22. Отрегулируйте натяжение приводных ремней.
