Cordia / Tredia 1.8L Turbo (1984 и 1985); Colt, Lancer, Mirage 1.6L (1985)
1. Снимите крышку распределителя и ротор.

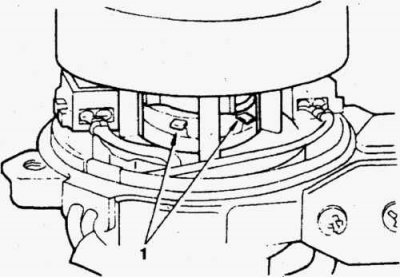

11.2 На моделях Cordia/Tredia 1.8L Turbo (1984 и 1985); Colt, Lancer, Mirage 1.6L (1985) используйте специальные клеммы для проверки сопротивления приемной катушки: 1. Клеммы для проверки сопротивления приемной катушки
2. Проверьте сопротивление приемной катушки при помощи омметра (11.2).

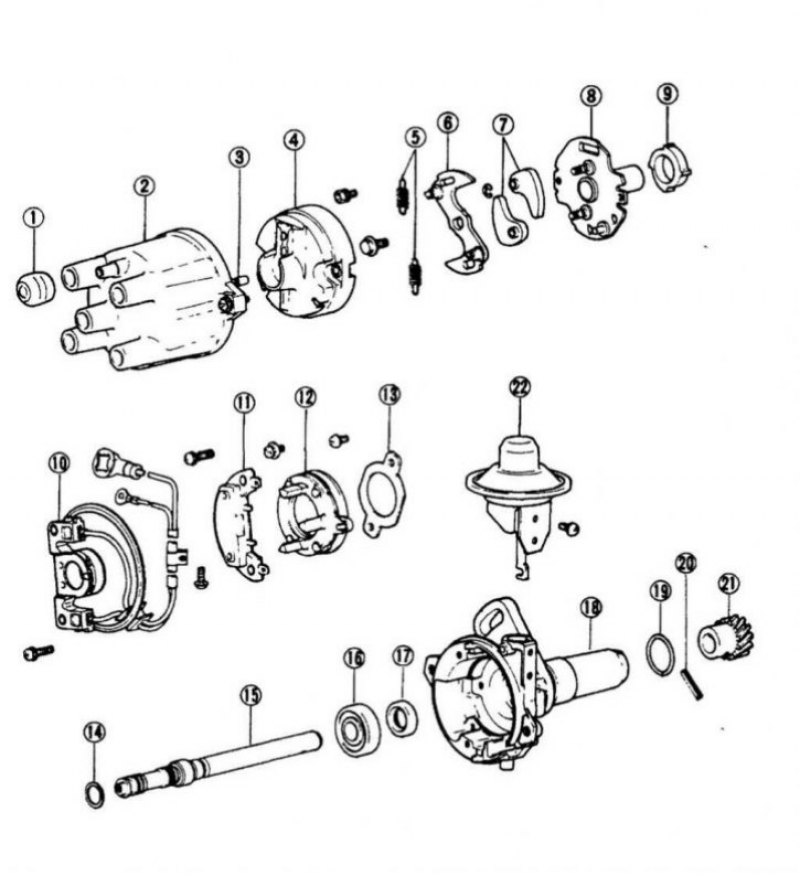

12.7г Элементы распределителя моделей Cordia и Tredia 1.8L Turbo (1984-1985) и Colt, Lancer, Miracie 1.6LM9851: 1. Втулка вентиляционного отверстия; 2. Крышка; 3. Уголек; 4. Ротор; 5. Пружины центробежного регулятора; 6. Пластина центробежного регулятора; 7. Грузики центробежного регулятора; 8. Основание центробежного регулятора; 9. Сигнальный ротор; 10. Приемная катушка; 11. Воспламенитель; 12. Прерыватель; 13. Пластина; 14. Шайба; 15. Ось; 16. Подшипник; 17. Сальник; 18. Корпус; 19. Уплотнительное кольцо; 20. Штифт; 21. Ведомая шестерня; 22. Вакуум-корректор
3. Замените катушку, если сопротивление отличается от указанного в разделе технических характеристик (12.7г).
Cordia/Tredia 1.8L Turbo (1986-1988); Colt, Lancer, Mirage 1.6L (1986-1988)

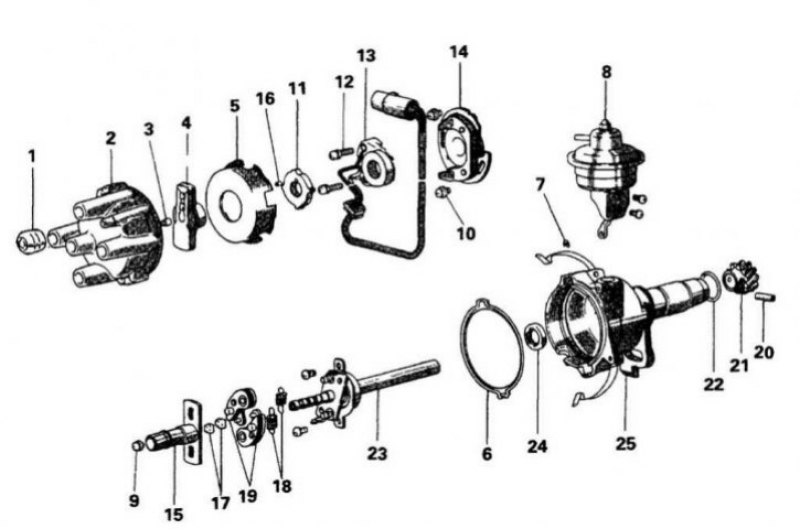

12.7в Элементы распределителя моделей Cordia и Tredia 1.8L Turbo (1986-1988) и Colt, Lancer, Mirage 1.6L (1986-1988): 1. Втулка вентиляционного отверстия; 2. Крышка; 3. Уголек; 4. Ротор; 5. Кожух; 6. Уплотнительное кольцо; 7. Разрезное стопорное кольцо; 8. Вакуум-корректор; 9. Винт; 10. Винт; 11. Сигнальный ротор; 12. Винт; 13. Приемная катушка; 14. Статор; 15. Ось ротора; 16. Штифт; 17. Крепление пружин; 18. Пружины центробежного регулятора; 19. Грузики центробежного регулятора; 20. Штифт; 21. Ведомая шестерня; 22. Уплотнительное кольцо; 23. Ось; 24. Сальник; 25. Корпус
4. Проверьте сопротивление между провода первичной катушки распределителя (12.7в) и замените приемную катушку, если необходимо.
Источник материала этот сайт: autoinstruction
Cordia/Tredia 2.0L (1986-1988)

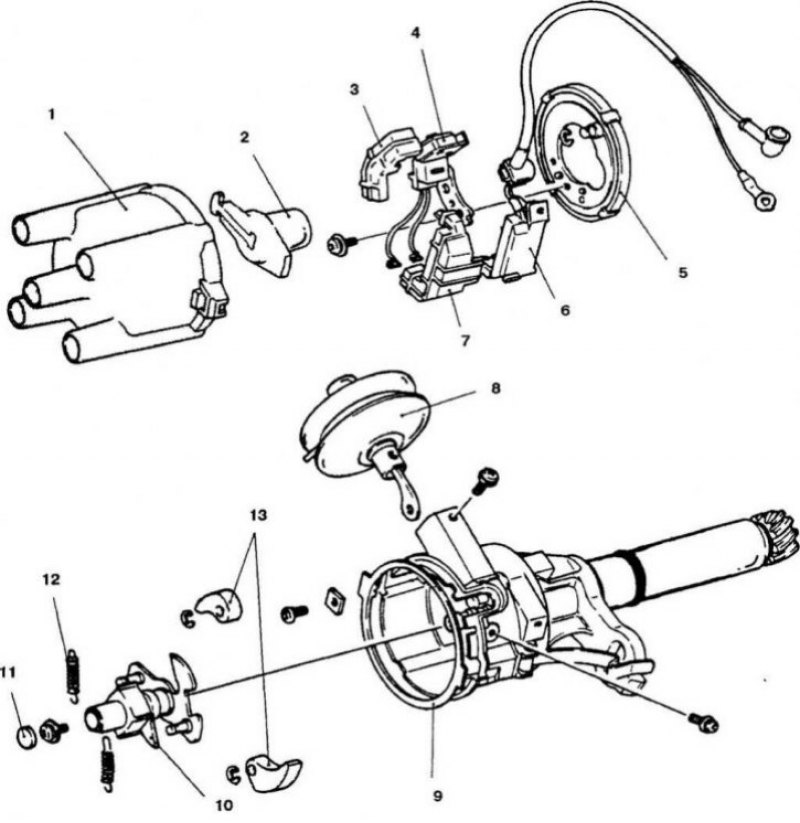

12.7б Элементы распределителя моделей Cordia и Tredia 2.0L (1986-1988): 1. Крышка; 2. Ротор; 3. Кожух генератора сигналов; 4. Приемная катушка; 5. Пластина центробежного регулятора; 6. Воспламенитель; 7. Кожух воспламенителя; 8. Вакуум-корректор; 9. Уплотнение; 10. Ось сигнального ротора; 11. Колпачок; 12. Пружины центробежного регулятора; 13. Грузики центробежного регулятора
5. Отсоедините провода приемной катушки (12.7б) и проверьте сопротивление между клеммами катушки.
