2. Подсоедините стробоскоп.
3. Запустите двигатель.
4. Проверьте, чтобы угол опережения зажигания увеличивался при увеличении оборотов.
5. Угол опережения зажигания должен увеличиваться постепенно.
6. Если нет, проверьте грузики, пружины и пластинку центробежного регулятора

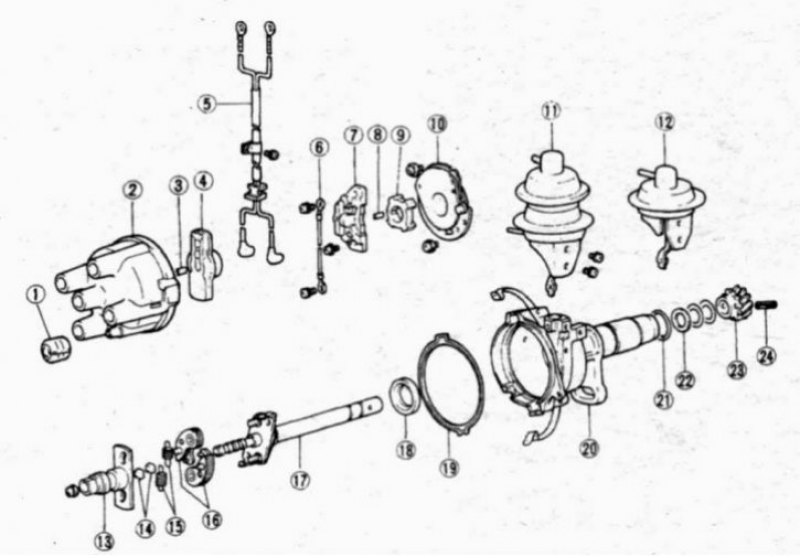

12.7а Элементы распределителя моделей Cordia и Tredia 2.0L (1984 и 1985), Galant (1985 и 1986), Colt, Lancer, Miraqe 1.5L (1985-1988) и Precis (1987-1989): 1. Втулка вентиляционного отверстия; 2. Крышка; 3. Уголек; 4. Ротор; 5. Жгут проводов; 6. Провод "массы"; 7. Воспламенитель; 8. Штифт; 9. Сигнальный ротор; 10. Пластина центробежного регулятора; 11. Вакуум-корректор (с двумя диафрагмами); 12. Вакуум-корректор (с одной диафрагмой); 13. Ось ротора; 14. Крепления пружин; 15. Пружины центробежного регулятора; 16. Грузики центробежного регулятора; 17. Ось распределителя; 18. Сальник; 19. Уплотнение; 20. Корпус; 21. Уплотнительное кольцо; 22. Шайба; 23. Ведомая шестерня; 24. Штифт
[Информация представлена на сайте: AutoInstruction.ru]

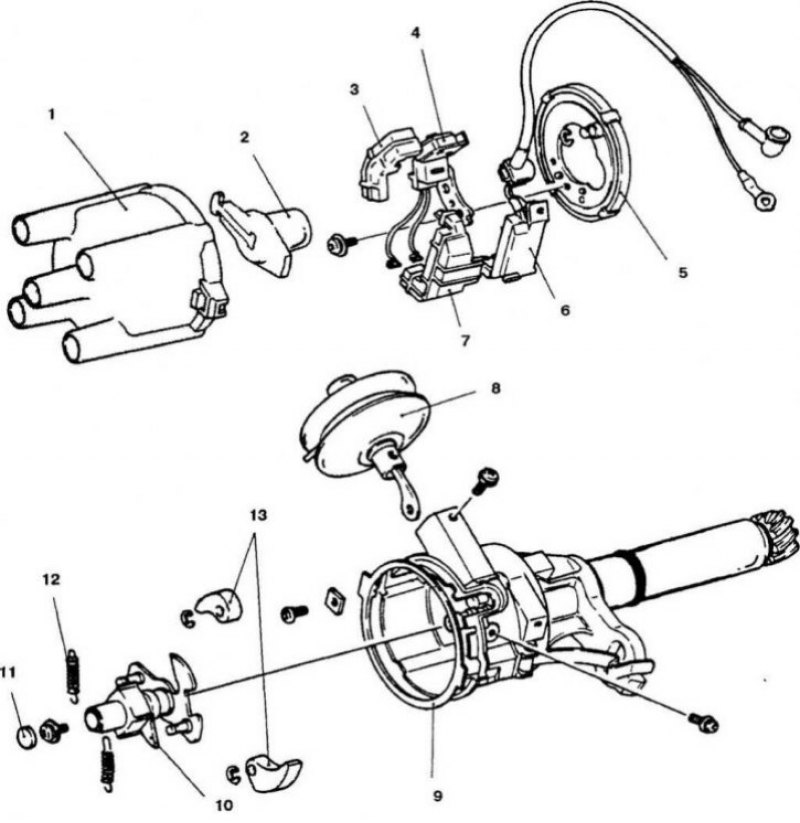

12.7б Элементы распределителя моделей Cordia и Tredia 2.0L (1986-1988): 1. Крышка; 2. Ротор; 3. Кожух генератора сигналов; 4. Приемная катушка; 5. Пластина центробежного регулятора; 6. Воспламенитель; 7. Кожух воспламенителя; 8. Вакуум-корректор; 9. Уплотнение; 10. Ось сигнального ротора; 11. Колпачок; 12. Пружины центробежного регулятора; 13. Грузики центробежного регулятора

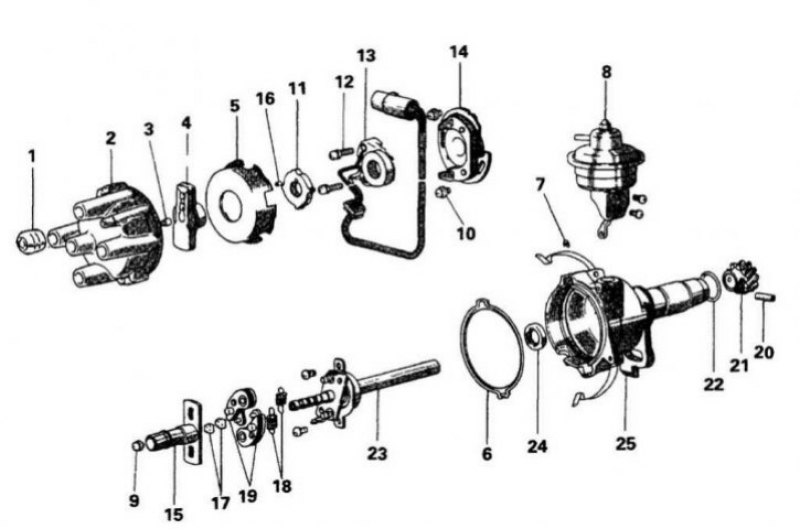

12.7в Элементы распределителя моделей Cordia и Tredia 1.8L Turbo (1986-1988) и Colt, Lancer, Mirage 1.6L (1986-1988): 1. Втулка вентиляционного отверстия; 2. Крышка; 3. Уголек; 4. Ротор; 5. Кожух; 6. Уплотнительное кольцо; 7. Разрезное стопорное кольцо; 8. Вакуум-корректор; 9. Винт; 10. Винт; 11. Сигнальный ротор; 12. Винт; 13. Приемная катушка; 14. Статор; 15. Ось ротора; 16. Штифт; 17. Крепление пружин; 18. Пружины центробежного регулятора; 19. Грузики центробежного регулятора; 20. Штифт; 21. Ведомая шестерня; 22. Уплотнительное кольцо; 23. Ось; 24. Сальник; 25. Корпус

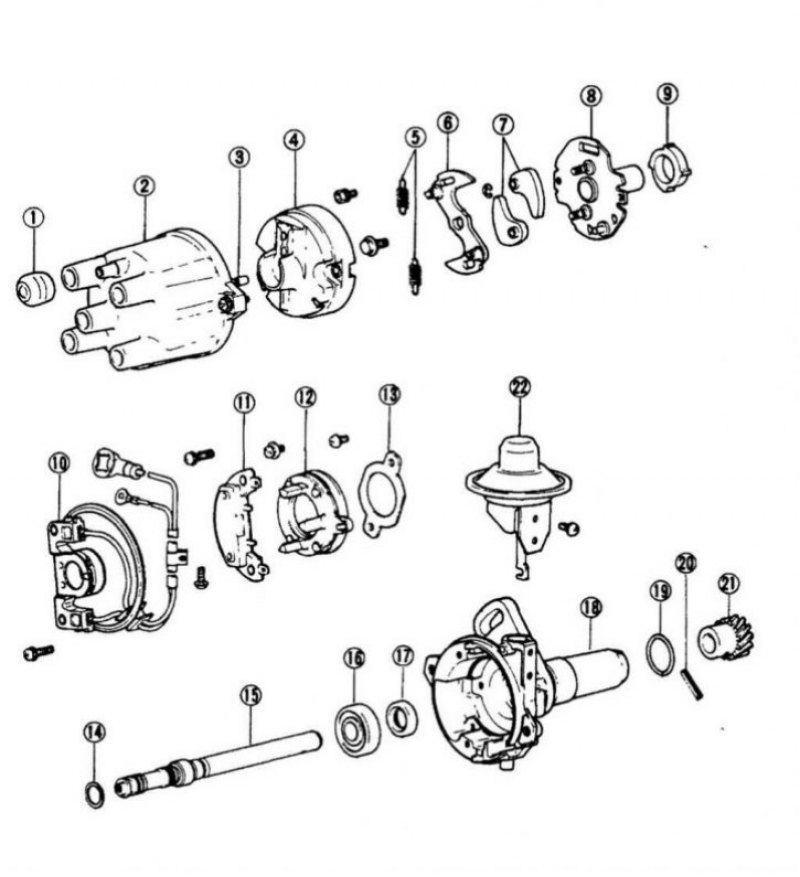

12.7г Элементы распределителя моделей Cordia и Tredia 1.8L Turbo (1984-1985) и Colt, Lancer, Miracie 1.6 LM9851: 1. Втулка вентиляционного отверстия; 2. Крышка; 3. Уголек; 4. Ротор; 5. Пружины центробежного регулятора; 6. Пластина центробежного регулятора; 7. Грузики центробежного регулятора; 8. Основание центробежного регулятора; 9. Сигнальный ротор; 10. Приемная катушка; 11. Воспламенитель; 12. Прерыватель; 13. Пластина; 14. Шайба; 15. Ось; 16. Подшипник; 17. Сальник; 18. Корпус; 19. Уплотнительное кольцо; 20. Штифт; 21. Ведомая шестерня; 22. Вакуум-корректор
7. Замените неисправные элементы (12.7а, 12.7б, 12.7в и 12.7г).
