Снятие
Детали установки рычага селектора переключения передач: 1 - Корпус; 2 - Рычаг селектора переключения передач; 6, 42 - Болты; 10 - Тяга переключения передач; 40B, 40L - Тросы; 41 - Хомут; 49 - Фиксатор; S16/9 - D-контактный выключатель
1. Отсоедините тягу переключения (10), сняв фиксатор (49).
2. Отсоедините разъем от D-контактного выключателя (S16/9).
3. Снимите пробку (стрелка) вниз и снимите крышку.
4. Ослабьте хомуты (41) с болтами (42).
5. Отсоедините тросы (40L) и (40B) от рычага селектора переключения передач.
6. Отверните болты (6).
7. Снимите рычаг селектора переключения передач вверх.
Разборка

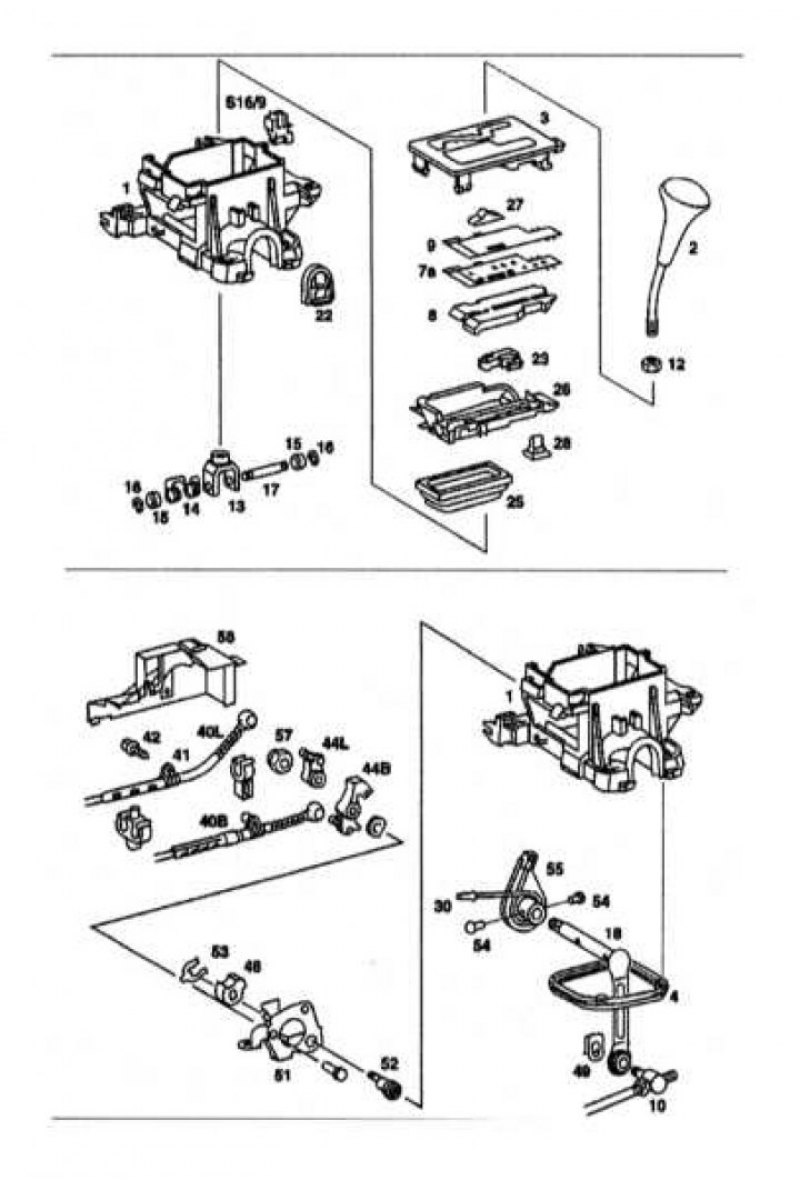

Разборка и сборка рычага селектора АТ: 1 - Корпус; 2 - Рычаг; 3, 9, 58 - Крышки; 4, 22, 25 - Прокладки; 7а - Вставка; 8 - Лента; 10 - Тяга переключения передач; 12, 57 - Гайки; 13 - Вилка; 14 - Сдвоенная пружина; 15 - Пластиковая втулка; 16, 53 - Блокировочные устройства; 17, 54 - Пальцы; 18 - Шток переключения передач; 23, 27 - Ползуны; 26, 55 - Кронштейны; 28 - Выключатель; 30 - Трубка; 40В, 40L - Тросы; 41 - Хомут; 42, 52 - Болт; 44В, 44L - Блокировочные рычаги; 48 - Кулачок; 49 - Фиксатор; 51 - Опорная пластина; S16/9 - D-Контактный выключатель
1. Снимите крышку (3).
2. Ослабьте гайку (12) и отверните рычаг селектора переключении передач (2).
3. Снимите ползун (27), крышку (9), вставку (7a), ленту (8), D-контактный выключатель (S16/9), кронштейн (26), ползун (23), прокладку (25) и выключатель (28).
4. Выпрессуйте блокировочное устройство (16) и снимите пластиковую втулку (15).
5. Снимите вилку (13) и сдвоенную пружину (14).
6. Отсоедините уплотнительную прокладку (22).
7. Выпрессуйте блокировочное устройство (53).
8. Ослабьте опорную пластину (51), извлеките блокировочный рычаг (44B), (44L) и кулачок (48) из корпуса (1).
9. Отсоедините блокировочный рычаг (44B), (44L) от опорной пластины (51).
10. Снимите пальцы (4) и извлеките вал переключения передач (18) из кронштейна (55). Проверьте шток (18) на отсутствие признаков износа и смажьте его перед установкой.
Сборка и установка
Сборка и установка производится в порядке, обратном снятию.
