Очистители/омыватели ветрового стекла (Mercedes S-Class W140)

  • Главная
  • Мерседес
  • S-Класс
  • W140 (1991-1998)
  • Электрооборудование
  • Электрические схемы
  • Очистители/омыватели ветрового стек…
0

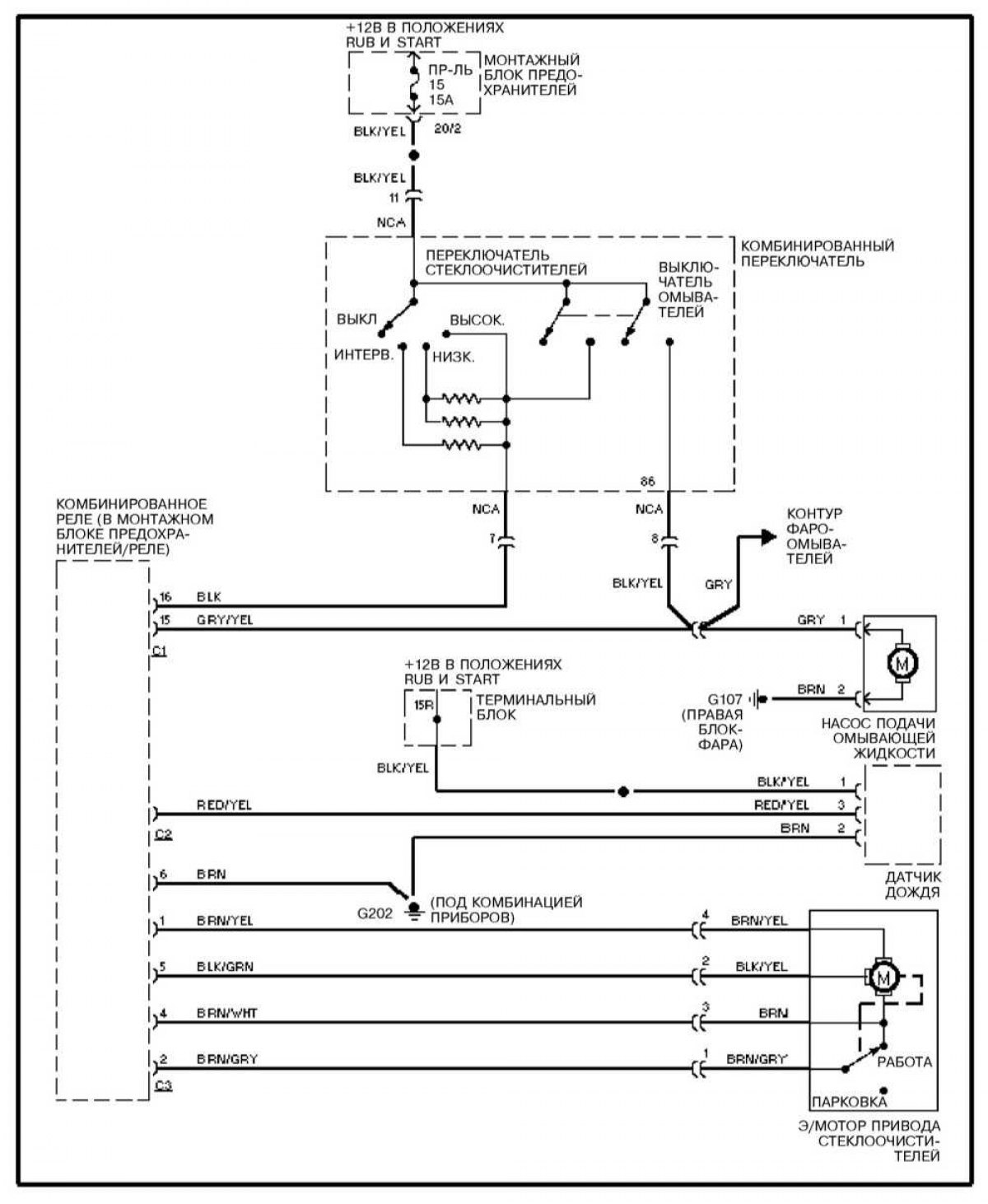

Очистители/омыватели ветрового стекла



Очистители/омыватели ветрового стекла
Открыть большую картинку в новой вкладке »


Обозначения и сокращения на схемах бортового электрооборудования смотрите здесь →
Статья проверена экспертом: Михаил Кондратьев
