Ходовые огни светлого времени суток (DRL) (Mercedes S-Class W140)

  • Главная
  • Мерседес
  • S-Класс
  • W140 (1991-1998)
  • Электрооборудование
  • Электрические схемы
  • Ходовые огни светлого времени суток…
0

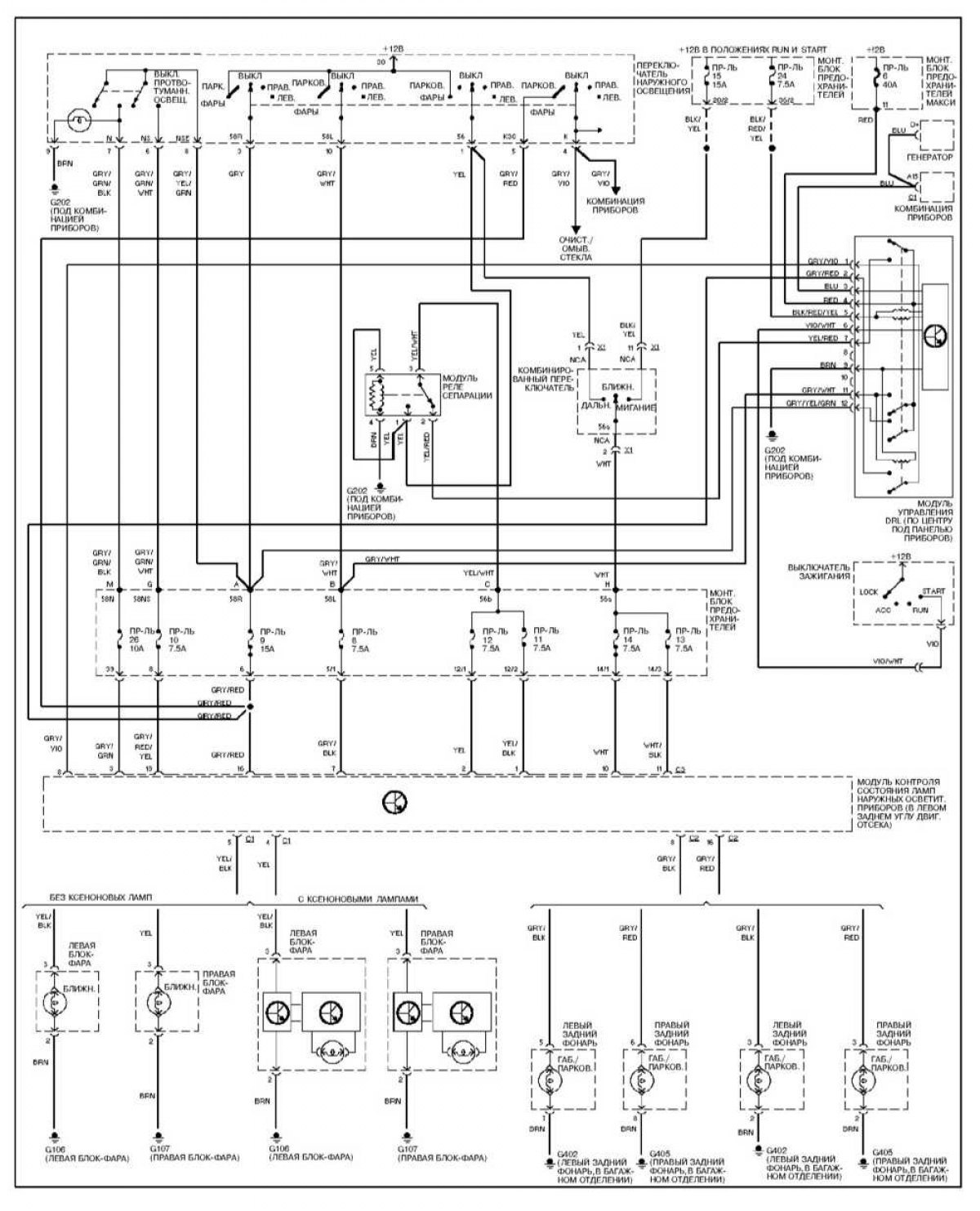

Ходовые огни светлого времени суток (DRL)



Ходовые огни светлого времени суток (DRL)
Открыть большую картинку в новой вкладке »


Обозначения и сокращения на схемах бортового электрооборудования смотрите здесь →

Информация скопирована с сайта: www.AutoInstruction.ru
Статья проверена экспертом: Михаил Кондратьев
