Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите рулевое колесо, щиток приборов, комбинированный переключатель, боковые молдинги, крышки динамиков с обеих сторон, крышку вещевого ящика, нижнюю крышку панели приборов, крышку на рычаге переключения передач, боковые и центральные дефлекторы.

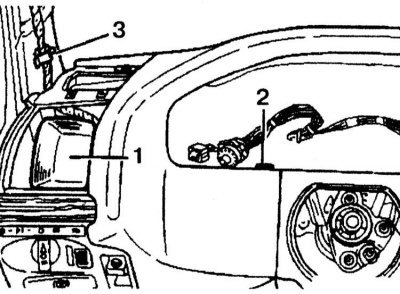

3. Снимите дефлектор (1), отверните болт (2) и снимите зажим (3).

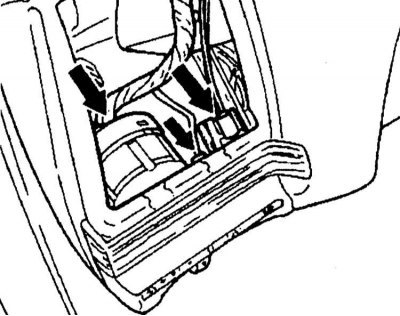

4. Отсоедините разъемы проводки вращающегося выключателя света фар регулятора света фар и лампочки подсветки выключателя фар.

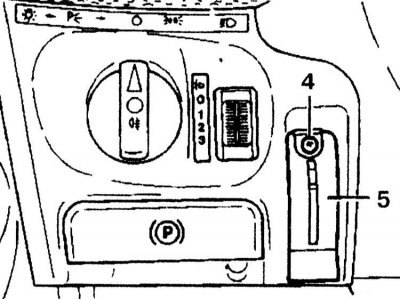

5. Снимите привод регулятора рулевого колеса. Для этого нажмите кнопку, отверните болт (4), снимите крышку (5) вверх.

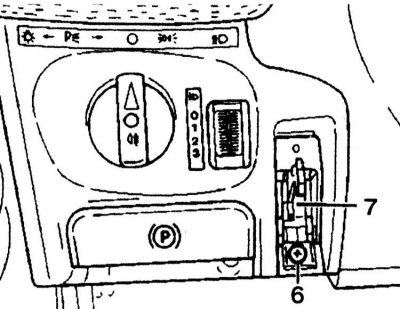

6. Отверните болт (6) и снимите корпус (7). Не отцепляйте трос управления.

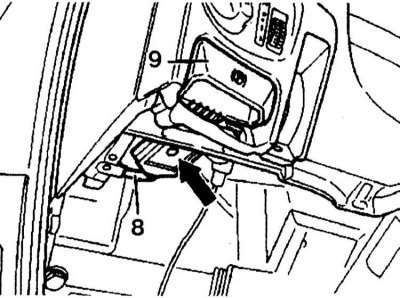

7. Снимите трос (8) отпускания стояночного тормоза и снимите ручку (9).

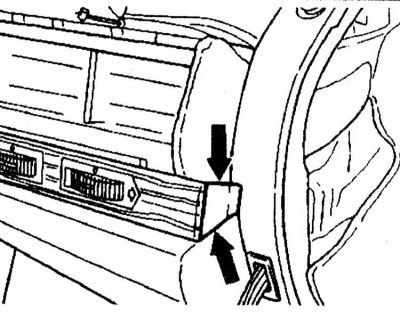

8. Отцепите крышку на деревянной панели.

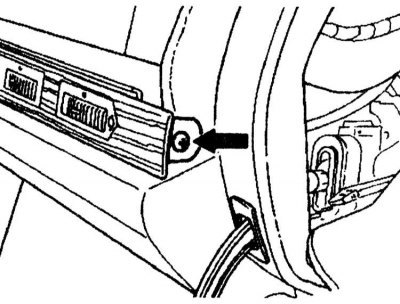

9. Отверните крепежные болты.

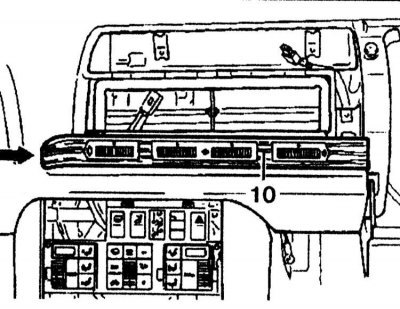

10. Снимите деревянную панель (10).

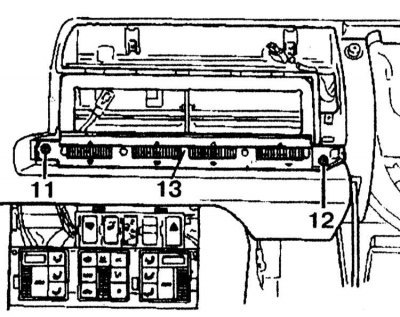

11. Отверните болты (11) и (12), снимите панель регуляторов (13) и отсоедините разъемы проводки и тросы управления от отопителя.

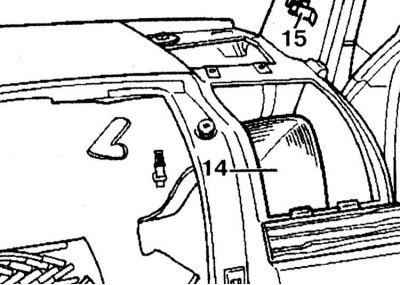

12. Снимите боковой дефлектор (14) и зажим (15).

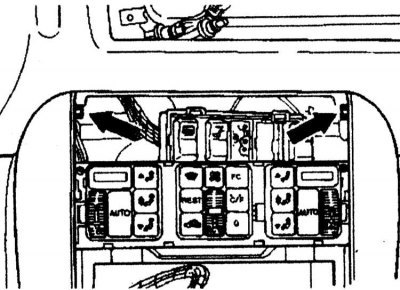

13. Отверните болты (стрелки) (8 мм) в верхней части консоли.

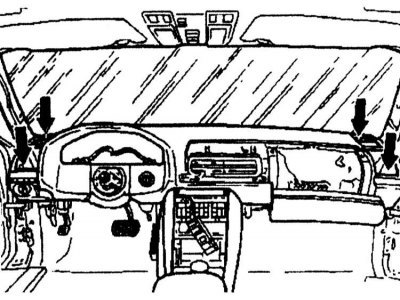

14. Отверните болты (стрелки) крепления панели приборов (10 мм).

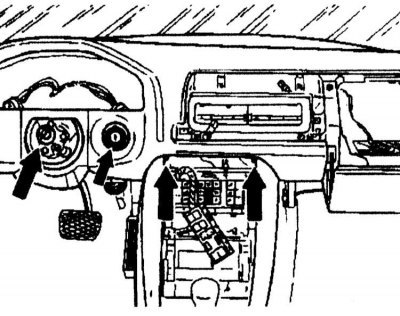

15. Поднимите панель приборов над центральной консолью (стрелки), затем потяните назад панель со стороны пассажира и снимите ее с рулевой колонки и замка зажигания.

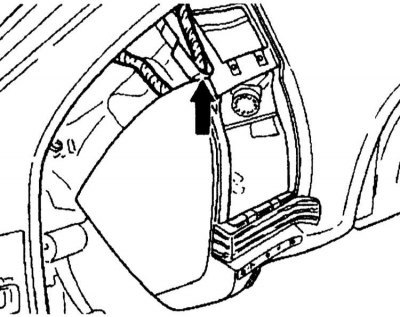

16. Отсоедините электропроводку от панели приборов со стороны водителя (стрелка).

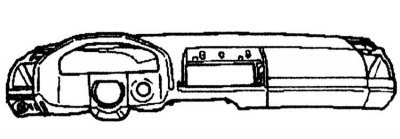

17. Панель приборов в снятом виде показана на иллюстрации.
Установка

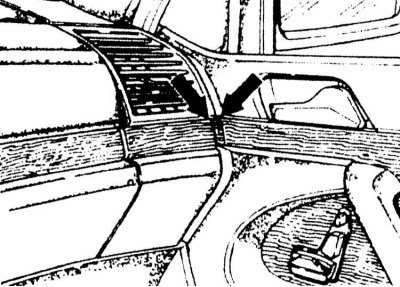

1. Отрегулируйте опорные точки так, чтобы верхняя часть каждой панели совпадала с деревянной панелью на дверях .

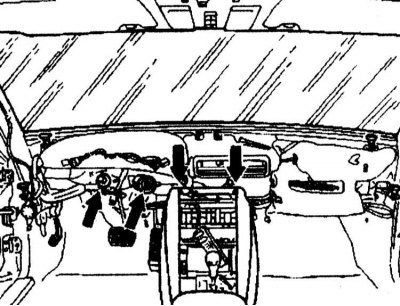

2. Сначала установите панель приборов на переднюю стенку со стороны водителя (надеть ее на рулевую колонку), замок зажигания, верхние воздуховоды и крепежные фланцы на центральной консоли.

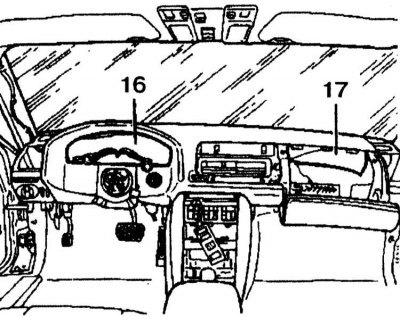

3. Установите изоляционные прокладки (16) и (17), электропроводку и тросы управления.
Перейдите к источнику по ссылке [AutoInstruction.ru]

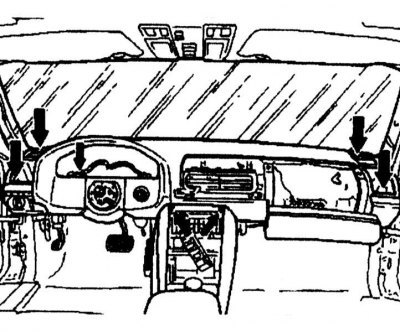

4. Заверните семь болтов (стрелки) и затяните их.

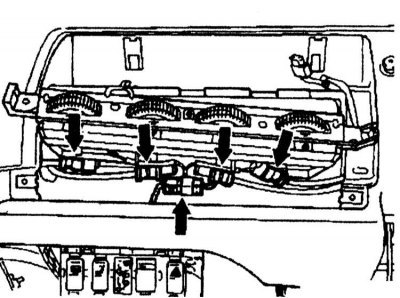

5. Присоедините разъемы проводки вращающегося выключателя света фар, регулятора света фар и лампочки подсветки выключателя света фар. 6. Установите дефлекторы с обеих сторон. Установите зажим на передней стенке кузова.
7. Установите регуляторы и присоедините тросы управления отопителем и разъемы проводки.
8. Установите декоративную деревянную панель.
9. Далее установка проводится в порядке, обратном снятию.
