Цилиндр замка
Снятие

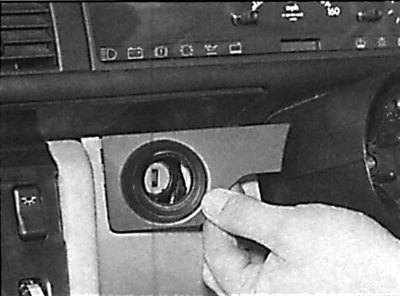

Снятие декоративной накладки замка зажигания

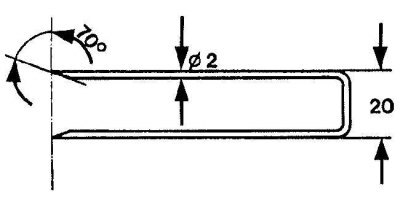

Инструмент, который необходимо изготовить для снятия цилиндра замка зажигания (размеры в миллиметрах)

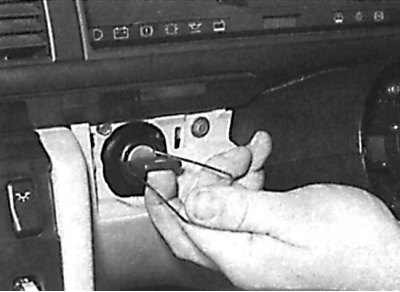

Извлечение цилиндра замка зажигания
После установки специального приспособления, потянув за ключ, извлеките цилиндр замка зажигания.

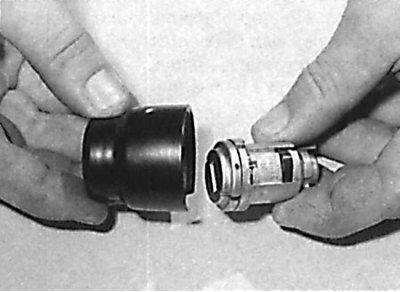

Извлечение цилиндра замка зажигания из корпуса
1. Используя лезвие маленькой отвертки, соблюдая осторожность, снимите декоративную накладку замка зажигания (см. рис. Снятие декоративной накладки замка зажигания).
2. Вставьте ключ в замок зажигания и поверните его в положение 1.
3. Возьмите отрезок стальной жесткой проволоки диаметром 2 мм и согните проволоку в форме буквы П, затем с внутренней стороны сточите торцы проволоки под углом 70° (см. рис. Инструмент, который необходимо изготовить для снятия цилиндра замка зажигания).
4. Вставьте проволоку в пазы, расположенные с двух сторон цилиндра замка зажигания и надавите на проволоку для того, чтобы сжать фиксаторы цилиндра замка зажигания.
5. За ключ извлеките замок зажигания из гнезда (см. рис. Извлечение цилиндра замка зажигания).
6. Снимите приспособление из проволоки, извлеките ключ зажигания из цилиндра замка, затем извлеките цилиндр замка зажигания из корпуса (см. рис. Извлечение цилиндра замка зажигания из корпуса).
Установка
1. Вставьте цилиндр замка зажигания в корпус замка рулевой колонки.
2. Установите корпус на цилиндр замка зажигания таким образом, чтобы выемка на корпусе была направлена к рулевой колонке.
3. Вставьте ключ зажигания, поверните его в положение 1 и с небольшим усилием вдавите цилиндр замка зажигания вместе с корпусом в корпус замка рулевой колонки.
Внимание! При установке, край замка зажигания с зубьями должен быть направлен на метку корпуса.
4. Проверьте работу замка зажигания, затем установите декоративную накладку.
Замок зажигания
Снятие

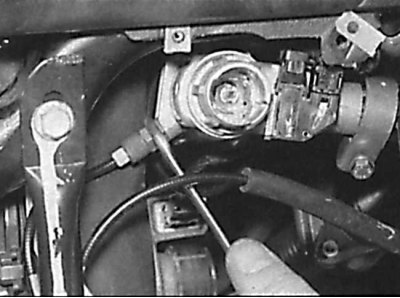

Отвинчивание гайки, крепящей специальный тросик к замку зажигания на моделях с автоматической коробкой передач

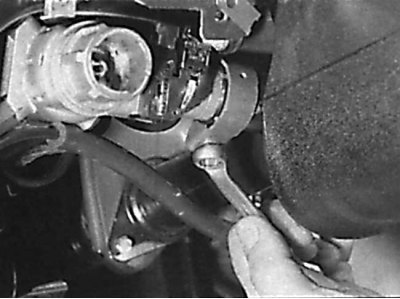

Ослабление болта крепления замка зажигания к рулевой колонке

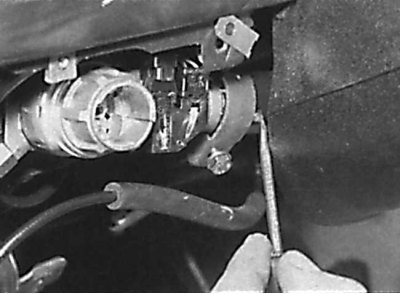

Нажатие фиксирующего штифта, крепящего замок зажигания

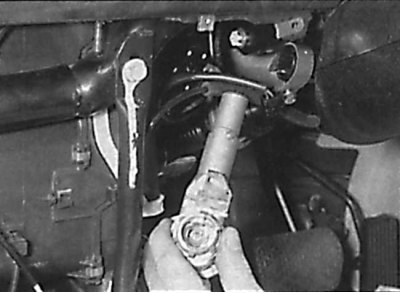

Снятие замка зажигания с рулевой колонки
1. Снимите провод массы с аккумулятора.
2. Снимите цилиндр замка зажигания.
3. Снимите нижнюю отделку панели приборов со стороны водителя.
4. Отметьте положение и отсоедините электрический разъем от замка зажигания.
5. На моделях с дизельными двигателями промаркируйте вакуумные шланги и отсоедините их от замка зажигания. На моделях с автоматической коробкой передач отвинтите специальный тросик от замка зажигания (см. рис. Отвинчивание гайки, крепящей специальный тросик к замку зажигания на моделях с автоматической коробкой передач).
6. Ослабьте болт крепления замка зажигания, затем нажмите фиксирующий штифт и снимите замок зажигания с рулевой колонки (см. рис. Ослабление болта крепления замка зажигания к рулевой колонке, Нажатие фиксирующего штифта, крепящего замок зажигания, Снятие замка зажигания с рулевой колонки).
Установка
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов:
- а - при снятии замка зажигания ключ в замке зажигания должен постоянно находиться в положении 1,
- b - при установке замка зажигания проверьте, что фиксирующий штифт установился в отверстие рулевой колонки, после чего затяните болт крепления,
- с - проверьте правильность расположения и крепления электрической проводки,
- d - на моделях с дизельными двигателями проверьте правильность подсоединения вакуумных шлангов к замку зажигания,
- е - проверьте правильность работы замка зажигания.
