Снятие
Внимание: Если требуется снять с замка зажигания цилиндр замка вместе с переключателем, следите за тем, чтобы вал узла НЕ ПОВОРАЧИВАЛСЯ. Невыполнение этого требования приведет к неправильной работе замка и потребует замены узла.
1. Для получения доступа полностью выдвиньте рулевую колонку.
2. Снимите рулевое колесо. Для получения дополнительной информации обратитесь к Рулевое колесо (57.61.01)
3. Снимите верхний кожух рулевой колонки. Освободите 6 зажимов.
4. Снимите нижний кожух рулевой колонки.
- Выверните 3 винта Torx.
- Освободите рычаг регулировки рулевой колонки.
5. Отсоедините 2 электрических разъема от многофункциональных переключателей рулевой колонки.
6. Отсоедините 2 электрических разъема от спиральной пружины.
7. Снимите переключатель рулевой колонки в сборе. Выверните 4 болта Torx.
8. Снимите пассивную катушку.
- Отсоедините электрический разъем.
- Освободите 2 зажима.
9. Снимите переключатель зажигания в сборе.
- Выверните и отбракуйте 2 срезных болта.
- Отсоедините электрический разъем.
10.
Примечание: Не выполняйте дальнейшую разборку, если деталь снимается только для получения доступа.
Снимите цилиндр замка зажигания.
- Поверните ключ зажигания в положение I.
- Вставьте штырь, диаметр которого не превышает 2 мм, в отверстие в корпусе цилиндра замка зажигания, чтобы нажать на плунжер, и освободите цилиндр замка зажигания.
11. Снимите переключатель зажигания. Нажмите на 2 зажима.
Установка
1. Установите переключатель зажигания. Закрепите зажимы.
2. Установите цилиндр замка зажигания.
- Поверните ключ зажигания в положение I.

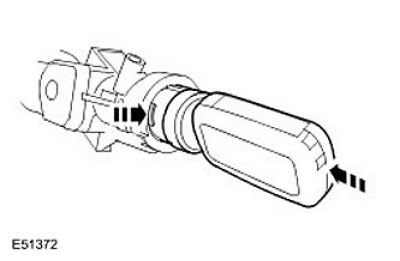

- Найдите направляющие и нажмите на плунжер.
3. Установите пассивную катушку.
- Закрепите зажимы.
- Подсоедините электрический разъем.
4. Установите замок зажигания в сборе.
- Затягивайте срезные болты, пока головки болтов не срежутся.
- Подсоедините электрический разъем.
5. Установите переключатель рулевой колонки в сборе. Заверните болты Torx (момент затяжки 3 Нм).
6. Подсоедините электрические разъемы спиральной пружины и многофункциональных переключателей.
7. Установите кожухи рулевой колонки.
8. Установите рулевое колесо. Для получения дополнительной информации обратитесь к Рулевое колесо (57.61.01)
