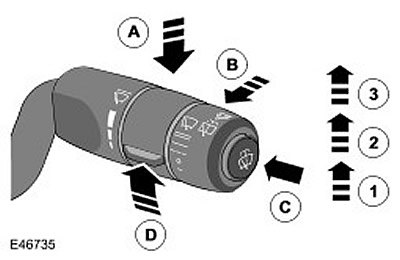

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Прерывистый режим работы |
| 2 | - | Постоянный режим работы на низкой скорости |
| 3 | - | Постоянный режим работы на высокой скорости |
| A | - | Однократная очистка |
| B | - | Очистка/омывание зад него стекла |
| C | - | Режим омывателя/очистителя |
| D | - | Выбор длительности цикла в прерывистом режиме работы очистителя (6 положений) |
Переключатель управления стеклоочистителями в сборе расположен с правой стороны корпуса и крепится к нему двумя винтами. Переключатель соединен с главным жгутом электропроводки посредством разъема, который расположен на тыльной стороне переключателя. Переключатель управляет следующими функциями:
- Прерывистый режим работы стеклоочистителя, постоянный режим работы на низкой скорости и постоянный режим работы на высокой скорости
- Однократная очистка ветрового стекла
- Очистка/омывание ветрового стекла
- Очистка/омывание зад него стекла
- Выбор длительности цикла в прерывистом режиме работы очистителя
Для получения дополнительной информации обратитесь к Wipers and Washers (501-16 Wipers and Washers).
Работа переключателя управления стеклоочистителями
Для включения функций стеклоочистителя ветрового стекла рычаг перемещается вверх или вниз. Для включения однократной очистки следует перевести рычаг вниз. Переключатель не фиксируется в этом положении, и работа стеклоочистителей прекращается, когда рычаг отпускается и возвращается в центральное положение. Контакт переключателя, соответствующий режиму однократной очистки, соединен провод ом с CJB и массой. Это же соединение с CJB используется для постоянного режима работы с высокой скоростью. При перемещении рычага цепь между CJB и массой замыкается. CJB регистрирует замыкание цепи и включает стеклоочистители, пока контакты переключателя замкнуты.
Для включения прерывистого режима работы переключатель стеклоочистителя перемещается вверх до фиксации. При этом стеклоочистители работают с длительностью цикла, установленной с помощью поворотного регулятора на рычаге стеклоочистителя. Стеклоочистители продолжают работать в прерывистом режиме, пока переключатель не будет переведен в положение, соответствующее выключению или постоянному режиму работы на низкой/высокой скорости. Контакт переключателя, соответствующий прерывистому режиму, подключен между CJB и массой. При перемещении переключателя в положение прерывистого режима цепь замыкается. CJB регистрирует замыкание цепи и включает стеклоочистители в прерывистом режиме с выбранной длительностью цикла, пока замкнут контакт переключателя.
Длительность цикла в прерывистом режиме определяется положением поворотного регулятора на рычаге переключателя стеклоочистителя. С помощью поворотного регулятора водитель может выбрать один из шести вариантов длительности цикла, соответствующий погодным условиям. Поворотный регулятор соединен тремя проводами с CJB и од ним провод ом с массой. Каждому из шести положений соответствует определенная комбинация сигналов в трех провод ах. CJB по трем проводам определяет выбранный режим и включает стеклоочистители с соответствующей длительностью цикла.
Для включения постоянного режима работы на низкой скорости переключатель стеклоочистителя перемещается вверх во второе фиксированное положение. Стеклоочистители работают на низкой скорости, пока переключатель стеклоочистителя не будет выключен, либо установлен в положение прерывистого режима или постоянного режима работы на высокой скорости. Контакт переключателя, соответствующий постоянному режиму работы на низкой скорости, подключен между CJB и массой. При перемещении переключателя в положение постоянного режима работы на низкой скорости цепь замыкается. CJB регистрирует замыкание цепи и включает стеклоочистители на низкой скорости до тех пор, пока замкнут контакт переключателя.
Для включения постоянного режима работы на высокой скорости переключатель стеклоочистителя перемещается вверх в третье фиксированное положение. Стеклоочистители работают на высокой скорости, пока переключатель стеклоочистителя не будет выключен, либо установлен в положение прерывистого режима или постоянного режима работы на низкой скорости. Контакт переключателя, соответствующий постоянному режиму работы на высокой скорости, подключен между CJB и массой. При перемещении переключателя в положение постоянного режима работы на высокой скорости цепь замыкается. CJB регистрирует замыкание цепи и включает стеклоочистители на высокой скорости, пока замкнут контакт переключателя.
Включение очистителя и омывателя заднего стекла
(Источник статьи доступен на портале: «AutoInstruction.ru»)
Для включений функций очистителя/омывателя зад него стекла переключатель перемещается назад. Для включения очистителя зад него стекла переключатель следует перевести назад в первое фиксированное положение. Контакт переключателя, соответствующий очистке зад него стекла, подключен между CJB и массой. При перемещении переключателя в положение очистки зад него стекла цепь замыкается. CJB регистрирует замыкание цепи и включает очиститель зад него стекла, пока замкнут контакт переключателя.
Для включения омывателя зад него стекла переключатель следует перевести во второе положение без фиксации. При перемещении переключателя в это положение цепь между CJB и массой замыкается. CJB регистрирует замыкание цепи и включает омыватель заднего стекла, пока замкнут контакт переключателя.
