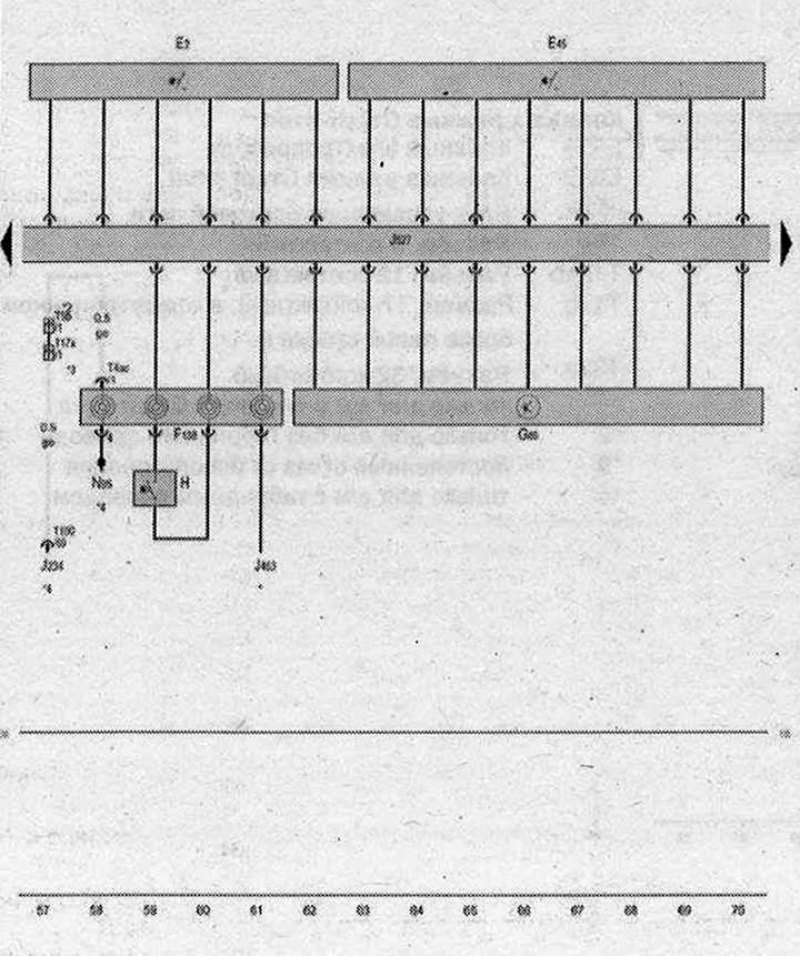

Переключатель указателей поворота» Переключатель управления круиз-контролем, Блок управления рулевой колонки
- Е2 - Переключатель указателей поворота
- Е45 - Переключатель управления круиз-контролем
- F138 - Спиральный кабель подушки безопасности с контактным кольцом
- G85 - Датчик угла поворота рулевого колеса
- Н - Выключатель звукового сигнала
- J234 - Блок управления подушек безопасности
- J453 - Блок управления многофункционального рулевого колеса
- J527 - Блок управления рулевой колонки
- N95 - Пиропатрон подушки безопасности водителя
- Т4ас - Разъём 4-контактный
- Т5b - разъём, 5-контактный
- Т17х - Разъем. 17-контактный
- Т100 - Разъём, 100-контактный
- 135 - Соединение с массой 2 в жгуте проводов комбинации приборов и органов управления
- см. актуальную схему электрооборудования Многофункциональное рулевое колесо
- 2 - до апреля 2009 года
- 3 - с мая 2009 года
- 4 - см. актуальную схему электрооборудования для подушек безопасности
(Информация скопирована с сайта: www.AutoInstruction.ru)
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
