Шкив коленчатого вала/ гаситель колебаний
Снятие
1. Чтобы улучшить доступ, снимите лопасти вентилятора радиатора и кожух, как описано в Главе 3.
2. Снимите ремень привода вспомогательных агрегатов, как описано в Главе 1А.
3. Отверните болты крепления и снимите шкив / гаситель колебаний со ступицы. При необходимости, удерживайте шкив / гаситель колебаний от проворачивания при помощи головки ключа за болт крепления ступицы.
Установка
4. Установка проводится в обратном порядке. Установите ремень привода вспомогательных агрегатов, как описано в Главе 1А и установите лопасти и кожух вентилятора радиатора, как описано в Главе 3.
Ступица
Снятие
Предупреждение! Болт крепления ступицы очень сильно завернут. При отворачивании болта требуется приспособление для стопорения ступицы. Не используйте для этого случайные и не предназначенные для этого инструменты, поскольку это может привести к ранению или травме.
(Источник доступен на веб-сайте: «AutoInstruction.ru»)
Замечание: Для снятия ступицы может потребоваться съемник. При установке может потребоваться динамометрический ключ, создающий крутящий момент до 300Н Нм.
5. Снимите шкив коленчатого вала, как описано ранее в данном параграфе.
6. Соберите приспособление для удержания ступицы. Можно изготовить приспособление из двух металлических стержней, соединенные при помощи осевого болта. Закрепите приспособление для удержания ступицы от проворачивания при помощи болтов шкива / гасителя колебаний.
7. Пользуясь торцевым ключом и длинным рычагом, ослабьте болт ступицы. Учтите, что болт затянут очень туго.
8. Отверните болт ступицы и снимите пружинные шайбы.
9. Там где это требуется, отверните нижний болт крепления от распорки успокоителя натяжителя и поверните распорку от ступицы.
10. Пользуясь подходящим съемником, снимите ступицу с коленчатого вала.
11. Там где это предусмотрено, удалите сегментную шпонку из коленчатого вала.
Установка
12. Там где предусмотрено, установите сегментную шпонку в паз на коленчатом валу.
13. Совместите канавку в ступице со шпонкой и оденьте ступицу на конец вала.
14. Смажьте пружинные шайбы, затем установите их выпуклыми сторонами, обращенными в сторону головки болта (см. рис. 5.14).

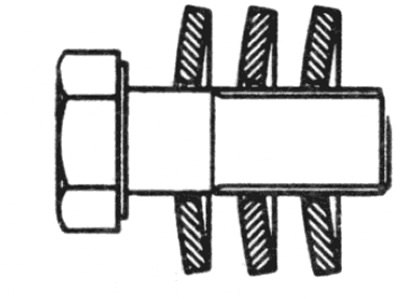

Рис. 5.14. Выпуклая поверхность шайб ступицы шкива коленчатого вала должны быть обращены в сторону головки болта
15. Смажьте резьбу болтов маслом, затем установите болт крепления ступицы.
16. Заверните болт ступицы, удерживая ее от проворачивания при помощи приспособления. Затяните болт крепления ступицы с требуемым усилием. Будьте осторожны, чтобы не получить травму.
17. Установите шкив коленчатого вала/гаситель колебаний, как описано ранее в данном параграфе.
