Снятие
1. Снимите кожух цепи привода распредвала, как описано в параграфе 6.
2. На карбюраторном двигателе снимите бензонасос, как описано в Главе 4А.
3. Снимите звездочку распредвала, как описано в параграфе 8.
4. Пользуясь быстросохнущей краской или скребком, нанесите метки на звездочке распредвала и на соответствующем звене цепи привода.
5. На моделях с однорядной цепью, стащите нижний направляющий рельс.
6. При необходимости, поверните вспомогательный вал, чтобы болт фиксатора вала был виден через отверстия в звездочке.
7. Действуя через отверстие в звездочке, отверните болт фиксатора, затем снимите фиксатор вспомогательного вала (см. рис. 9.7, а, б).
Рис. 9.7, а. Отверните болт фиксатора вспомогательного вала...

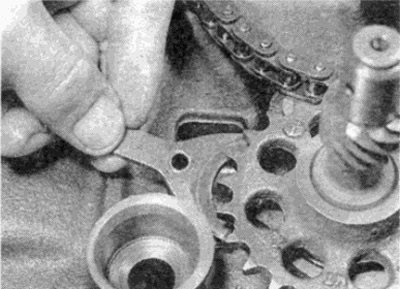

Рис. 9.7, б... и снимите фиксатор
8. Отделите цепь привода от звездочки, затем снимите вспомогательный вал из блока цилиндров (см. рис. 9.8).

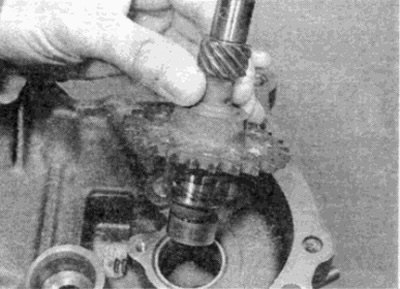

Рис. 9.8. Снятие вспомогательного вала
Проверка
9. Проверьте нет ли износа или повреждения поверхностей вала (особенно на ведущих поверхностях бензонасоса и распределителя). При обнаружении дефектов, вал замените.
10 Проверьте износ зубьев звездочки. Каждый зуб образует обратную букву "V. Если они изношены, сторона каждого зуба под напряжением будет слегка вогнутой при сравнении с другой стороной зуба (т.е. зубья будут иметь вид крючка). Если зубья изношены, звездочку следует заменить.
Установка
11. Вставьте вал на место в блоке цилиндров, затем установите фиксатор и затяните болт фиксатора с требуемым усилием.
12. Оденьте цепь на звездочку вспомогательного вала.
13. Там где это предусмотрено, установите нижний направляющий репье.
14. Удостоверьтесь, что совмещены метки нанесенные на цепи и звездочке коленчатого вала перед снятием. Установите звездочку распредвала, как описано в параграфе 8.
15. На карбюраторных моделях установите бензонасос, как описано в Главе 4А.
16. Установите кожух цепи привода распредвала, как описано в параграфе 6.
