Общие сведения об электрооборудовании двигателя (Mazda 626 6 «GF/GW»)

  • Главная
  • Мазда
  • Капелла
  • GF/GW (1997-2005)
  • Двигатель и системы
  • Система пуска и зажигания
  • Общие сведения об электрооборудован…
0

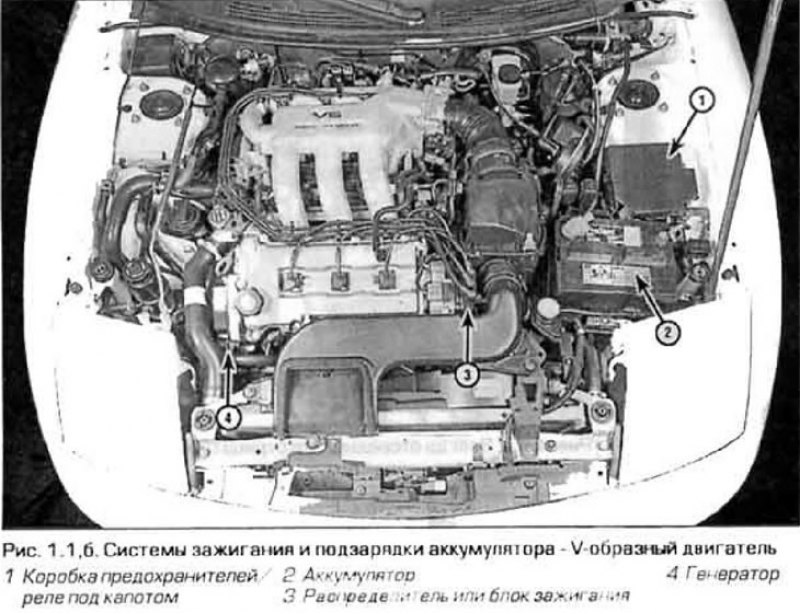

Электрическая система двигателя включает в себя системы зажигания, подзарядки аккумулятора и пуска (рис. 1.1,а,б). Поскольку эти компоненты связаны с работой двигателя, они обсуждаются отдельно от электрической системы автомобиля (типа ламп, приборов и т.д.), описанной в главе 12.

Электрическая система двигателя включает в себя…


Электрическая система двигателя включает в себя…


Будьте предельно осторожны при работе с элементами электрических цепей. Их легко повредить при неправильном обращении. Генератор приводится во вращение ремнем, который может намести серьезную травму, если при работающем двигателе под него попадет Ваша одежда, руки или волосы. Генератор и стартер присоединены непосредственно к аккумулятору и, если с ними неправильно обращаться, перегрузить или закоротить на массу, могут вызвать электрическую дугу или даже пожар.



Не оставляйте надолго зажигание включенным при неработающем двигателе. Не отсоединяйте от аккумулятора провода при работающем двигателе.

(Текст предоставил этот ресурс: AutoInstruction.ru)

Во время пуска двигателя от постороннего аккумулятора не перепутайте полярность подключения.

Всегда отключайте отрицательную к лемму аккумулятора первой и подключайте последней. В противном случае при ослаблении крепления положительной клеммы можно случайно коснуться ключом корпусной детали и вызвать короткое замыкание.

До начала любых работ, описанных в этой главе, рекомендуем Вам освежить в памяти раздел "Безопасность - прежде всего!" в начале этот о Руководства.
Статья проверена экспертом: Евгений Мамаев
