Предупреждение! Модели, описанные в этом Руководстве, оборудованы системой подушек безопасности. Перед началом работы в непосредственной близости от датчиков удара, рулевой колонки или пищевой панели отсоединяйте провод от отрицательной клеммы аккумуляторе, затем провод от положительной клеммы аккумулятора. затем подождите не менее 3 минут. Случайное срабатывание подушки безопасности может нанести травму (см. параграф 28).
Выключатель ламп подсветки лицевой панели
Проверка
1. Выключатель ламп подсветки лицевой панели расположен слева от приборной доски, рядом с рулевым колесом. Вращением ручки регулятора освещенности можно изменять яркость ламп подсветки.
2. Выньте выключатель, затем подсоедините обратно разъем электропроводки и включите фары (ключ зажигания должен находиться в положении Off). Измерьте напряжение между оранжевым и красным проводами разъема. Это напряжение должно быть равно напряжению аккумулятора. Если это так, подсоедините контрольную пампу к зеленому с желтыми полосами проводу (для модели Probe) или к серому проводу (для модели Mazda) и корпусу автомобиля. Яркость свечения пампы должна изменяться при вращении ручки регулятора. Если это не так. замените выключатель. Перед установкой выключателя отсоедините от него разъем электропроводки и убедитесь в наличии контакта между черным проводом разъема и массой.
Замена

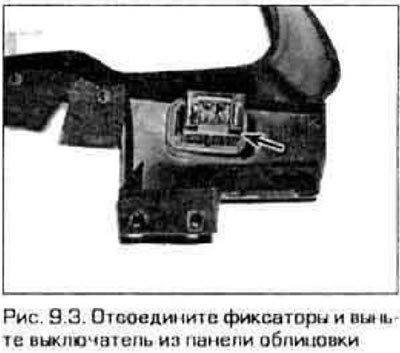

3. Снимите панель облицовки с выключателем (см. главу 11). С обратной стороны панели отсоедините фиксаторы и выньте из нее выключатель (рис. 9.3).
Выключатель аварийной сигнализации
Проверка
4. На модели Probe выключатель аварийной сигнализации расположен в многофункциональном переключателе рулевой колонки (проверка и замена переключателя описана в параграфе 7). На модели Mazda этот выключатель расположен на лицевой панели. Для проверки выключателя его необходимо снять (см. ниже).

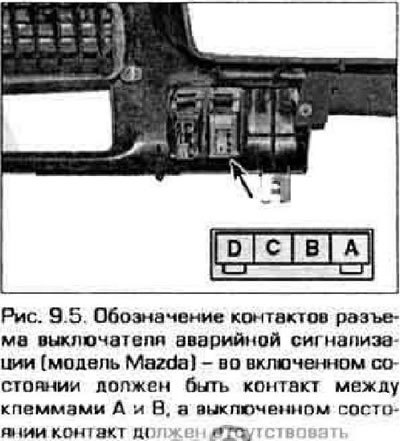

5. Убедитесь в наличии контакта между клеммами выключателя (рис. 9.5). Если выключатель неисправен, замените его.
Замена
6. Снимите облицовку приборной доски (см. главу 11).
7. На моделях, выпущенных до 1997 г., выключатель расположен над автомагнитолой На моделях, выпускаемых с 1998 г,, выключатель расположен справа от рулевого колеса. С обратной стороны выключателя сожмите фиксаторы и отсоедините от него разъем электропроводки, после чего выньте выключатель из приборной доски.
Выключатели обогревателя заднего стекла, противотуманных фар, очистителя/омывателя заднего стекла, заслонок фар
Проверка
8. На модели Mazda выключатель обогревателя заднего стекла, выключатель противотуманных фар (если он имеется) и выключатели очистителя/омывателя заднего стекла расположены на приборной доске. На модели Probe выключатели расположены на облицовке, установленной в центре лицевой панели (модель Probe, выпущенная в 1993 г. дополнительно оборудована выключателем заслонок фар).

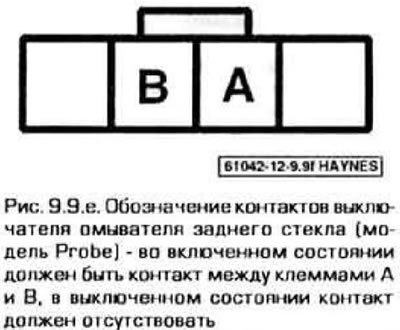

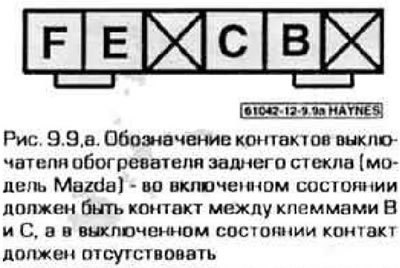

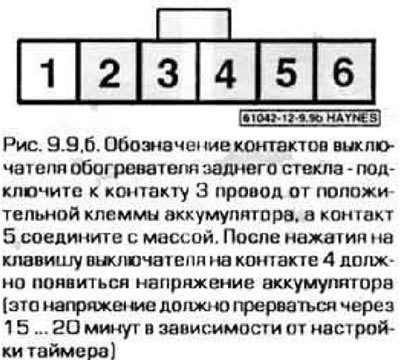

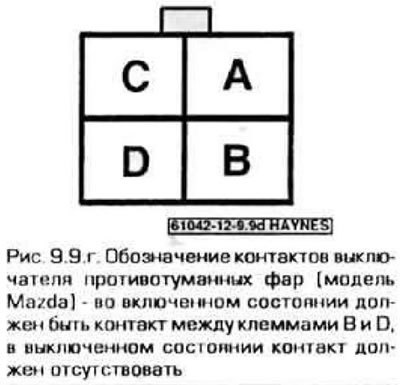

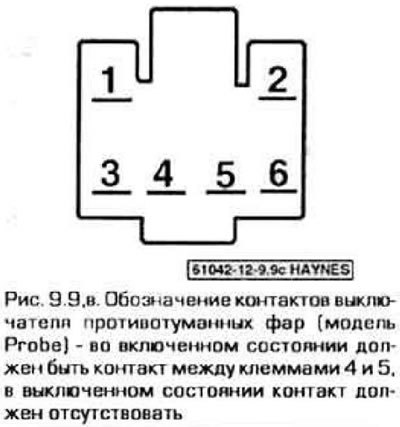

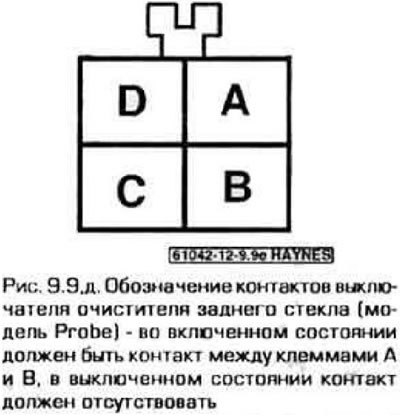

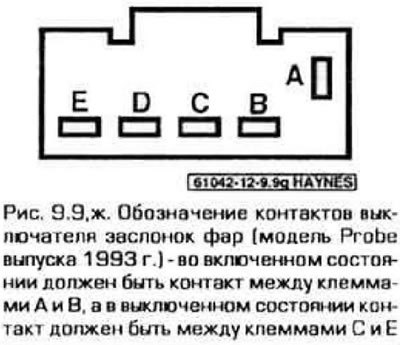

9. Для проверки необходимо вынуть соответствующий выключатель и убедиться в наличии контакта между клеммами разъема (рис. 9 9,a-ж). Если выключатель неисправен, замените его.
 |
 |
 |
 |
 |
 |
Примечание. Перед проверкой выключателя или его электропроводки проверьте исправность соответствующего предохранителя.
Замена
10. Снимите облицовку приборной доски (модель Mazda) или центральную секцию облицовки лицевой панели (модель Probe) (см. главу 11).
Весь материал скопирован с сайта autoinstruction.ru

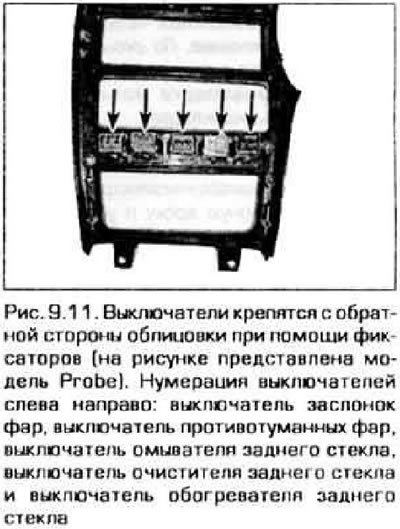

11. Все выключатели крепятся к облицовке при помощи фиксаторов. Отсоедините от соответствующего выключателя разъем электропроводки (с обратной стороны), отсоедините фиксаторы и выньте выключатель из панели (рис. 9.11).
