Снятие
Внимание! Рекомендуется снять двигатель вместе с коробкой передач, и только затем отсоединять коробку передач от двигателя.
Внимание! Модели, описанные в данном руководстве, оснащены воздушными подушками. Перед началом работ обязательно отключите систему воздушных подушек, чтобы избежать их внезапного раскрытия.
Внимание! При работе с элементами топливной системы соблюдайте правила пожарной безопасности.
1. Спустите давление в топливной системе.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Снимите аккумулятор и его кронштейн.
4. Снимите капот.
5. Снимите воздушный фильтр и грязеотражающие щитки.
6. Поднимите и закрепите переднюю часть автомобиля. Слейте охлаждающую жидкость и моторное масло. Снимите приводные ремни.

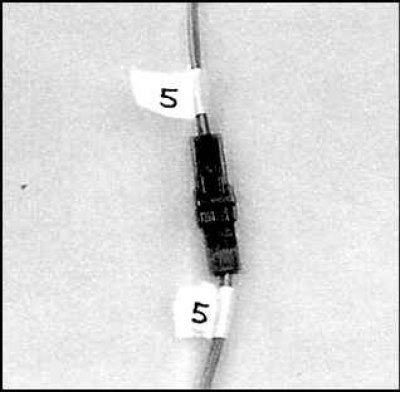

7. Отсоедините вакуумные шланги, шланги охлаждающей жидкости, шланги выпускной системы, провода и топливные трубки. Пометьте все отсоединяемые части, чтобы не перепутать их во время проведения установки.
8. Снимите охлаждающие вентиляторы радиатора, кожух вентиляторов и сам радиатор (cм. подраздел 4.4). Отсоедините от двигателя верхний и нижний шланги радиатора и шланги радиатора обогревателя.
9. Отсоедините топливные трубки от двигателя и закройте их колпачками.
10. В 4-цилиндровых моделях снимите кронштейн впускного коллектора.
11. Снимите стартер.
12. Снимите шкив коленчатого вала.
13. В 4-цилиндровых моделях снимите генератор.
14. Отсоедините тросики различных систем от двигателя.

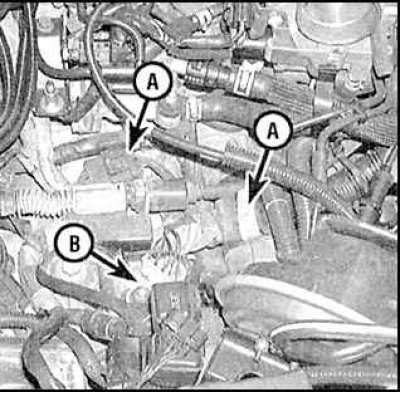

15. Отсоедините вилку (А) и провода заземления (В) жгута проводов двигателя.
16. Отсоедините температурные датчики и датчик коленчатого вала. Снимите кронштейн жгута проводов двигателя (стрелка) и расположите его в стороне.

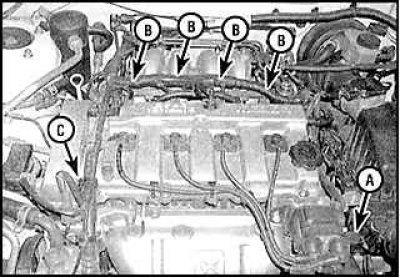

17. В 4-цилиндровых моделях отсоедините провода от прерывателя-распределителя зажигания (А), от топливных инжекторов (В). Ослабьте фиксаторы (С) и отсоедините жгут проводов от двигателя.
18. Снимите насос системы гидроусиления рулевого управления (не отсоединяя от насоса шланги) и расположите его в стороне от двигателя.
19. Снимите компрессор воздушного кондиционера (не отсоединяйте от компрессора шланги хладагента) и расположите его в стороне от двигателя.
20. Отсоедините провод кислородного датчика. Отсоедините выпускную(ые) трубу(ы) от выпускного(ых) коллектора(ов). Снимите поперечину и опустите выпускную трубу.
21. В 6-цилиндровых двигателях снимите масляный фильтр, отсоедините шланги от масляного радиатора и снимите радиатор.

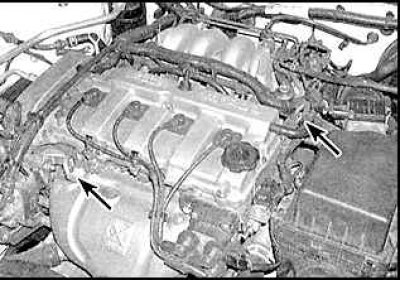

22. Закрепите двигатель на подъемнике. Подсоедините подъемник к двум ушкам (стрелки). Слегка приподнимите двигатель.
23. В 4-цилиндровых моделях с автоматической коробкой передач снимите правую ведущую полуось и отсоедините пылезащитный экран гидротрансформатора от нижней части кожуха коробки передач. Выкрутите болты, крепящие гидротрансформатор к ведущему диску и аккуратно вдавите гидротрансформатор в кожух коробки передач.
24. Во всех моделях с механической коробкой передач двигатель снимается вместе с коробкой, поэтому от нее необходимо отсоединить все провода и тросики. Снимите полуоси.
25. Выкрутите болты и скрутите гайки передней и задней опор двигателя.
26. В 4-цилиндровых двигателях с автоматической коробкой передач, выкрутите болты, крепящие коробку к двигателю, и отсоедините двигатель от коробки. Гидротрансформатор должен остаться в кожухе коробки. Во всех остальных моделях двигатель снимается вместе с коробкой передач.
27. Проверьте, чтобы кроме левой и правой опор двигателя, больше ничто не мешало его снятию.
28. Выкрутите болты правой и левой опор двигателя.
29. Аккуратно поднимите двигатель на подъемнике и снимите его с автомобиля.
30. Опустите двигатель на специально оборудованную стойку или на пол мастерской.
Установка
1. Проверьте состояние опор двигателя и коробки передач, если они изношены, замените их.
Данные скопированы с ресурса: autoinstruction.ru
2. В двигателях с механической коробкой передач, осмотрите элементы сцепления и смажьте нажимной подшипник.
3. В двигателях с автоматической коробкой передач, осмотрите прокладку и втулку гидротрансформатора и смажьте его переднюю часть.
4. Соедините двигатель и коробку передач и затяните болты.
5. Установите двигатель и остальные детали в обратном порядке снятия.
