Замена ротора распределителя зажигания
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите крышку распределителя зажигания.
Отверните винты и снимите ротор распределителя зажигания.
Установка проводится в последовательности, обратной снятию.
Разборка
Снимите распределитель зажигания.
Достаньте из корпуса распределителя пластину с установочным зубом.
Зажмите распределитель зажигания в тисках через ветошь, чтобы не повредить его поверхность.
Выверните два винта и снимите ротор распределителя зажигания.

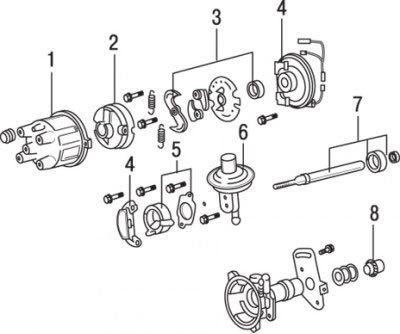

Рис. 7.2. Элементы распределителя зажигания: 1 – крышка распределителя зажигания; 2 – ротор распределителя зажигания; 3 – механизм центробежного регулятора опережения зажигания; 4 – сенсорная катушка; 5 – коммутатор; 6 – вакуумный регулятор опережения зажигания; 7 – вал; 8 – шестерня привода
Снимите две пружины механизма центробежного регулятора, предварительно пометив их, чтобы облегчить сборку (рис. 7.2).
Отверните стопорный болт и снимите с вала механизм центробежного регулятора опережения зажигания.
Выверните два винта и снимите сенсорную катушку.
С помощью небольшой отвертки осторожно отделите электронный модуль от сенсорной катушки.
Выверните два винта и извлеките вакуумную диафрагму из корпуса.
Выверните два винта и выньте коммутатор.
Выбейте штифт и снимите шестерню привода. Снимите шайбы.
Снимите вал распределителя зажигания, подшипник и сальник.
Сборка
Смажьте вал распределителя зажигания литиевой смазкой.
(Источник расположен на сайте: autoinstruction)
Установите вал распределителя зажигания, подшипник и сальник.
Установите шайбы и шестерню привода. Подберите такое количество шайб, чтобы люфт шестерни привода был наименьшим, а посадка шестерни не была плотной. Застопорите шестерню новым штифтом.
Установите коммутатор и закрепите его винтами.
Вставьте тягу вакуумного регулятора в корпус распределителя зажигания и зацепите ее за опорную пластину коммутатора в основании корпуса, повернув пластину так, чтобы тяга регулятора вошла в зацепление, а пластина была правильно ориентирована.
Установите сенсорную катушку и электронный блок, убедившись в правильной посадке последнего на монтажные выступы, после чего затяните винты.
