Разборка
Рис. 3.148. Детали компонентов системы зажигания и распределитель зажигания: 1 - катушка зажигания; 2 - свечи зажигания; 3 - высоковольтный провод; 4 - высоковольтные провода; 5 - опорный зажим; 6 - крепежный зажим; 7 - распределитель зажигания; 8 - муфта; 9 - масляный сальник; 10 - корпус распределителя зажигания; 11 - ось распределителя зажигания; 12 - фиксатор; 13 - оптический датчик; 14 - пластина; 15 - втулка; 16 - диск с отверстиями; 17 - крышка; 18 - экран; 19 - ротор распределителя зажигания; 20 - сальник крышки распределителя зажигания; 21 - крышка распределителя зажигания
Детали компонентов системы зажигания и распределитель зажигания показаны на рис. 3.148.
Снимите распределитель зажигания.
Снимите крышку, сальник и ротор с корпуса распределителя зажигания в следующем порядке:

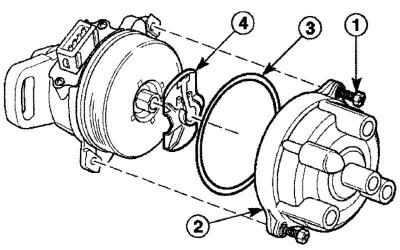

Рис. 3.149. Снятие крышки, сальника и ротора с корпуса распределителя зажигания: 1 - болты; 2 - крышка распределителя зажигания; 3 - сальник; 4 - ротор
- отверните болты 1 (рис. 3.149);
- снимите крышку распределителя зажигания 2;
- снимите сальник 3;
- снимите ротор 4.

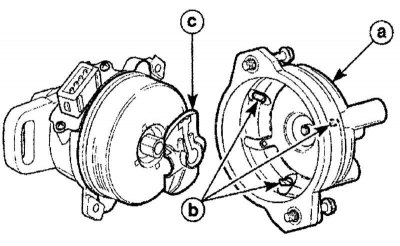

Рис. 3.150. Места проверки крышки (а) и ротора (с) на отсутствие повреждений/износа или следов нагара (b)
Проверьте крышку а (рис. 3.150) на отсутствие повреждений/износа или следов нагара b.
Проверьте ротор на отсутствие повреждений или следов нагара с.
Снимите крышку/экран с корпуса распределителя зажигания в следующем порядке:

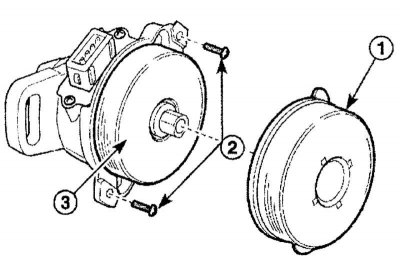

Рис. 3.151. Снятие экрана (1) и расположение болтов (2) крепления крышки (3)
- снимите экран 1 (рис. 3.151);
- выверните винты 2;
- снимите крышку 3.
Снимите с корпуса распределителя зажигания крепежную пластину бесконтактного датчика и переходник в следующем порядке:
Оригинал опубликован на онлайн-портале: www.AutoInstruction.ru

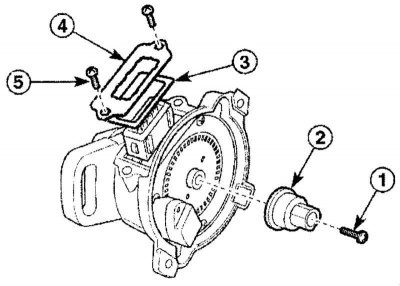

Рис. 3.152. Снятие с корпуса распределителя зажигания крепежной пластины бесконтактного датчика и переходника: 1 - винт; 2 - переходник; 3 - прокладка; 4 - крепежная пластина; 5 - винты
- выверните винт 1 (рис. 3.152);
- снимите переходник 2;
- выверните винты 5;
- снимите крепежную пластину 4;
- снимите прокладку 3.
Снимите оптический (бесконтактный) датчик с корпуса распределителя зажигания в следующем порядке:

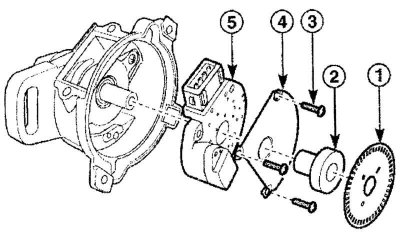

Рис. 3.153. Снятие оптического датчика с корпуса распределителя зажигания: 1 - диск с отверстиями; 2 - втулка; 3 - винты; 4 - разрезной диск; 5 - оптический датчик
- осторожно снимите диск с отверстиями 1 (рис. 3.153);
- снимите втулку 2;
- выверните винты 3;
- снимите разрезной диск 4;
- снимите оптический датчик 5.

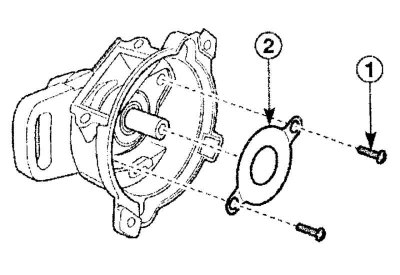

Рис. 3.154. Расположение винтов (1) крепления фиксатора (2) подшипника
Выверните винты 1 (рис. 3.154) и снимите фиксатор 2 подшипника с корпуса распределителя зажигания.
Снимите муфту, ось и подшипник с корпуса распределителя зажигания в следующем порядке:

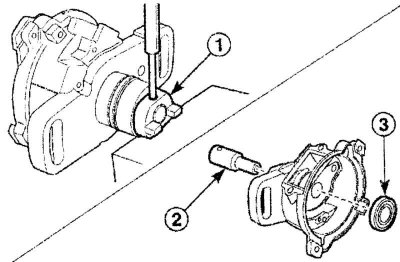

Рис. 3.155. Снятие муфты (1), оси (2) и подшипника (3) с корпуса распределителя зажигания
- снимите муфту 1 (рис. 3.155);
- используя пресс, снимите ось 2;
- снимите подшипник 3.
Сборка
Сборку распределителя зажигания проводите в последовательности, обратной снятию.
