Стеклоочиститель ветрового стекла
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Рис. 13.53. Стеклоочиститель ветрового стекла: 1 – щетка стеклоочистителя; 2 – гайка и рычаг стеклоочистителя; 3 – крышка; 4 – болт крепления механизма стеклоочистителей; 5 – механизм стеклоочистителей; 6 – болт крепления электродвигателя стеклоочистителей; 7 – электродвигатель стеклоочистителей; 8 – решетка
Поднимите рычаги, отсоедините и снимите щетки (рис. 13.53).
Отверните гайки и снимите рычаги стеклоочистителей.
Снимите решетку и крышку в основании ветрового стекла.

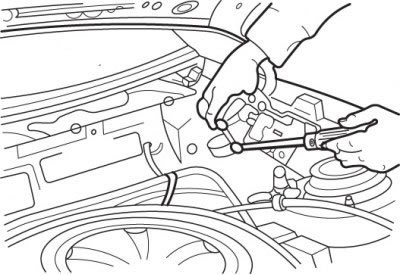

Рис. 13.54. Использование отвертки для отделения электродвигателя от механизма стеклоочистителей
Выверните болты, отсоедините разъем, отверткой отделите и снимите электродвигатель стеклоочистителя (рис. 13.54).
Выверните болты и снимите механизм стеклоочистителя с автомобиля через отверстие в кузове.
Установка проводится в последовательности, обратной снятию. Установите рычаги стеклоочистителя таким образом, чтобы щетки стеклоочистителя располагались параллельно нижней части ветрового стекла.
Стеклоочиститель заднего стекла
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Рис. 13.55. Стеклоочиститель заднего стекла: 1 – щетка стеклоочистителя; 2 – рычаг стеклоочистителя; 3 – резиновое уплотнение; 4 – двигатель стеклоочистителя; 5 – кронштейн
Поднимите рычаги, отсоедините и снимите щетки и резиновое уплотнение (рис. 13.55).
Откройте крышку багажника и снимите обивку.
Выверните болты, снимите кронштейн и двигатель стеклоочистителя.
Установка проводится в последовательности, обратной снятию.
Насос стеклоомывателя
Рис. 13.56. Омыватель фар: 1 – бачок; 2 – насос; 3 – шланги; 4 – предохранительный клапан; 5 – жиклер; 6 – выключатель
На всех моделях установлен насос омывателя ветрового стекла. В зависимости от установленного оборудования могут быть установлены дополнительные насосы для омывателя заднего стекла и омывателей передних фар (рис. 13.56).
Снятие насосов всех омывателей проводится аналогично. Слейте как можно больше жидкости из бачка омывателей и приготовьте ветошь для сбора вытекающей при снятии жидкости.
Отсоедините от насоса шланги и разъем. Снимите насос, вытянув его из бачка (если он установлен таким образом) или освободив от крепежных зажимов.
Установка проводится в последовательности, обратной снятию.
При установке используйте новые уплотнения и, если необходимо, шланги.
