Рис. 13.38. Основные элементы и расположение антенны с усилителем на автомобиле: 1 – усилитель антенны; 2 – мачта антенны; 3 – двигатель привода антенны; 4 – реле антенны; 5 – провод антенны; 6 – кронштейн
Основные элементы и расположение антенны с усилителем на автомобиле показаны на рис. 13.38.
Снимите нижнюю облицовку панели приборов, вещевой ящик, воздуховод отопителя и вентилятор отопителя.
Снимите боковую обивку и отсоедините провод антенны, но не провод питания.
Снимите кронштейн двигателя антенны вместе с двигателем и мачтой антенны.
Рис. 13.39. Установка отвертки в мачту антенны и перемещение вверх для снятия антенны
Для снятия антенны сначала вставьте отвертку в отверстие в мачте антенны и вытяните антенну примерно на 1,5 см, как показано на рис. 13.39.

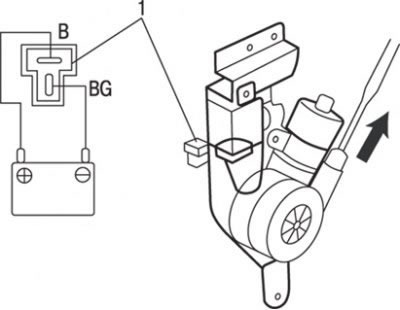

Рис. 13.40. Подключение аккумуляторной батареи к контактам «В» и «BG» разъема (1) для вытягивания антенны
Подайте напряжение от аккумуляторной батареи к контактам «В» и «BG» разъема и вытяните антенну из двигателя (рис. 13.40).
Выверните два винта крепления антенны к стойке кузова автомобиля и снимите мачту антенны с автомобиля.

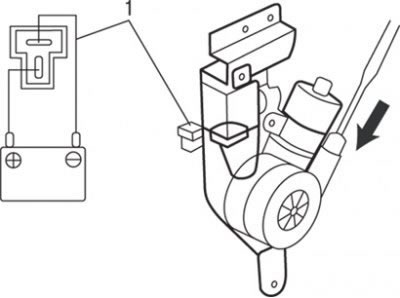

Рис. 13.41. Подключение аккумуляторной батареи к контактам «В» и «BG» разъема (1) для втягивания антенны
Установите антенну на кузов автомобиля и вставьте зубчатую полоску антенны в отверстие двигателя. Для втягивания антенны в двигатель подайте напряжение от аккумуляторной батареи к контактам «В» и «BG» разъема (рис. 13.41). Вставьте мачту антенны в отверстие двигателя до фиксации ее защелкой.
Установите двигатель и кронштейн.
Если антенна не выходит полностью, проверните двигатель антенны несколько раз, для того чтобы автоматически отрегулировать натяжение зубчатой полоски антенны.
