Предварительно проверьте соответствующую электрическую цепь и предохранитель. Не касайтесь стеклянной колбы лампы голыми руками. Жировые следы на лампе приводят к ее потемнению и быстрому выходу из строя. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности пятна протрите чистой безворсовой тряпкой или спиртом.
Лампы, применяемые на автомобиле, приведены в табл. 13.1.
Таблица 13.1. Применяемые лампы
Передние указатели поворота и габаритное освещение
Рис. 13.32. Передние указатели поворота и габаритное освещение: 1 – рассеиватель переднего бокового габаритного освещения; 2 – фонарь переднего бокового габаритного освещения; 3 – фонарь рассеивателя указателя поворота; 4 – рассеиватель указателя поворота
Лампы передних указателей поворота и габаритного освещения можно заменить после выворачивания винтов и снятия рассеивателей (рис. 13.32). Выньте лампу из патрона (боковое габаритное освещение) или нажмите на лампу и поверните ее против часовой стрелки (указатели поворота).
Установите новую лампу, проверьте ее работу, после чего установите рассеиватель.
Фара с заменяемой лампой
Откройте капот. Отсоедините от фары разъем и снимите резиновый чехол.
Отожмите пружинный зажим и извлеките лампу.
Не касайтесь стеклянной колбы лампы голыми руками. Жировые следы на лампе приводят к потемнению колбы и быстрому выходу лампы из строя. Если остались жировые пятна, протрите их чистой безворсовой тряпкой или спиртом.
Установите новую лампу, вставив выступы на цоколе лампы в углубления в отражателе, и закрепите ее с помощью пружинного зажима.
Установите резиновый чехол меткой «ТОР» вверх и подсоедините разъем. Проверьте работу фар, после чего закройте капот.
Лампы освещения салона
Лампа подсветки выключателя зажигания
Для доступа к выключателю зажигания снимите кожухи рулевой колонки. Извлеките лампу из гнезда и установите на место новую. Установите кожухи рулевой колонки.
Плафон освещения салона

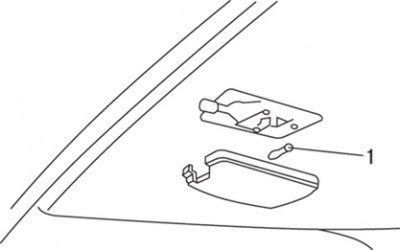

Рис. 13.33. Замена лампы (1) плафона освещения салона
Возьмитесь за рассеиватель, потяните его вниз и снимите. Извлеките лампу из гнезда и установите на место новую (рис. 13.33). Проверьте работу лампы и установите рассеиватель.
Лампа для чтения карт
Рис. 13.34. Замена лампы плафона освещения салона/для чтения карт
Отверткой снимите рассеиватель/кнопку включения. Вытяните лампу из гнезда и установите на место новую (рис. 13.34). Проверьте, горит ли лампа, и установите рассеиватель.
Лампы подсветки комбинации приборов
Лампы подсветки комбинации приборов можно заменить только после снятия комбинации приборов.
Поверните патрон с лампой, снимите его с комбинации приборов и извлеките лампу из патрона. Некоторые лампы не вынимаются из патрона, поэтому их следует заменять вместе с патроном.
Установка проводится в последовательности, обратной снятию.
Лампы подсветки радиоприемника
Лампы подсветки радиоприемника ввернуты в патроны, их можно заменить после снятия радиоприемника.
Лампы подсветки панели управления отопителем
Снимите панель управления отопителем. Для обеспечения доступа к лампам необходимо отсоединить несколько тросов управления отопителем.
Извлеките лампу из патрона и установите на место новую. Проверьте ее работу, после чего установите панель управления отопителем.
Лампа освещения вещевого ящика
Для обеспечения доступа к лампе выверните четыре винта и снимите вещевой ящик.
Извлеките лампу из патрона и установите новую. Проверьте ее работу, после чего установите вещевой ящик на место.
Лампы подсветки выключателей панели приборов
Снимите облицовку панели приборов возле стекла комбинации приборов и отсоедините патрон и лампу.
Замените лампу, проверьте, горит ли она, затем установите на место патрон и облицовку.
Лампы подсветки пола
Снимите облицовку в нижней части панели приборов, снимите лампу и патрон с панели.
Замените лампу и проверьте ее работу. Установите патрон в панель, после чего установите облицовку.
Лампы освещения багажника

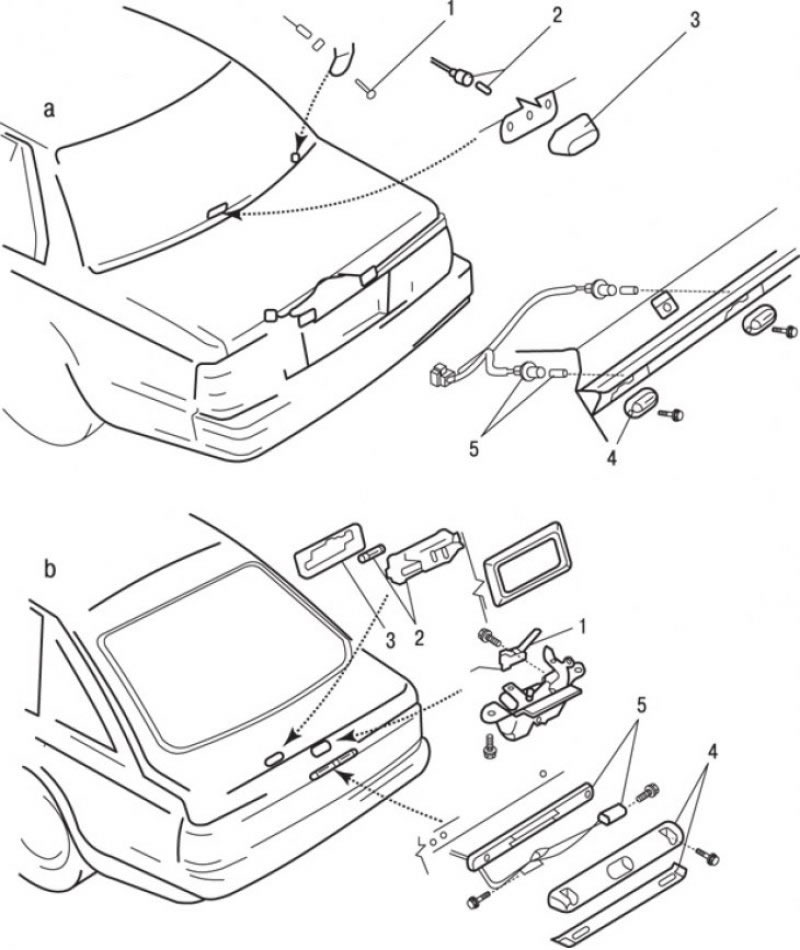

Рис. 13.35. Фонари освещения номерного знака и багажника: а – для автомобилей с кузовами седан и купе; b – для автомобилей с кузовом хэтчбек; 1 – выключатель; 2 – лампа и патрон фонаря освещения багажника; 3 – рассеиватель фонаря освещения багажника; 4 – рассеиватель фонаря освещения номерного знака; 5 – лампа фонаря освещения номерного знака
Снимите рассеиватель, извлеките лампу из патрона (рис. 13.35).
Установите новую лампу, проверьте ее работу, после чего установите рассеиватель.
Лампы наружного освещения
Лампы освещения номерного знака
Для доступа к лампе отверните винты и снимите рассеиватель фонаря освещения номерного знака (см. рис. 13.35). Установите новую лампу, проверьте, горит ли она, после чего установите рассеиватель.
Лампы задних фонарей
Снимите внутреннюю обивку багажника.
Рис. 13.36. Задний фонарь: а – для автомобилей с кузовами седан и купе; b – для автомобилей с кузовом хэтчбек
Для доступа к лампам стоп-сигнала, света заднего хода, заднего габаритного и стояночного освещения сожмите язычки и снимите кожух с заднего фонаря (рис. 13.36). Замените лампу. При установке проверьте, чтобы язычки защелкнулись и удерживали кожух.
Проверьте работу ламп, после чего установите внутреннюю обивку багажника.
Замена рассеивателя заднего фонаря
Снимите задний фонарь.
Отверните гайки, крепящие рассеиватель (четыре гайки на автомобилях седан и купе или семь гаек на автомобилях хэтчбек). Снимите рассеиватель и уплотнение.
Рассеиватели можно снять после размягчения клея, удерживающего их на месте, с помощью фена или компрессора подачи горячего воздуха.
Установите новые рассеиватели. Если возможно, воспользуйтесь старым клеем, нагрев его и вдавив рассеиватель на место. Если повторное использование старого клея оказалось недостаточным, нанесите новый клей в пазы в корпусе рассеивателей.
Проверьте новый блок рассеивателей на герметичность, положив его в воду.
Установка проводится в последовательности, обратной снятию.
