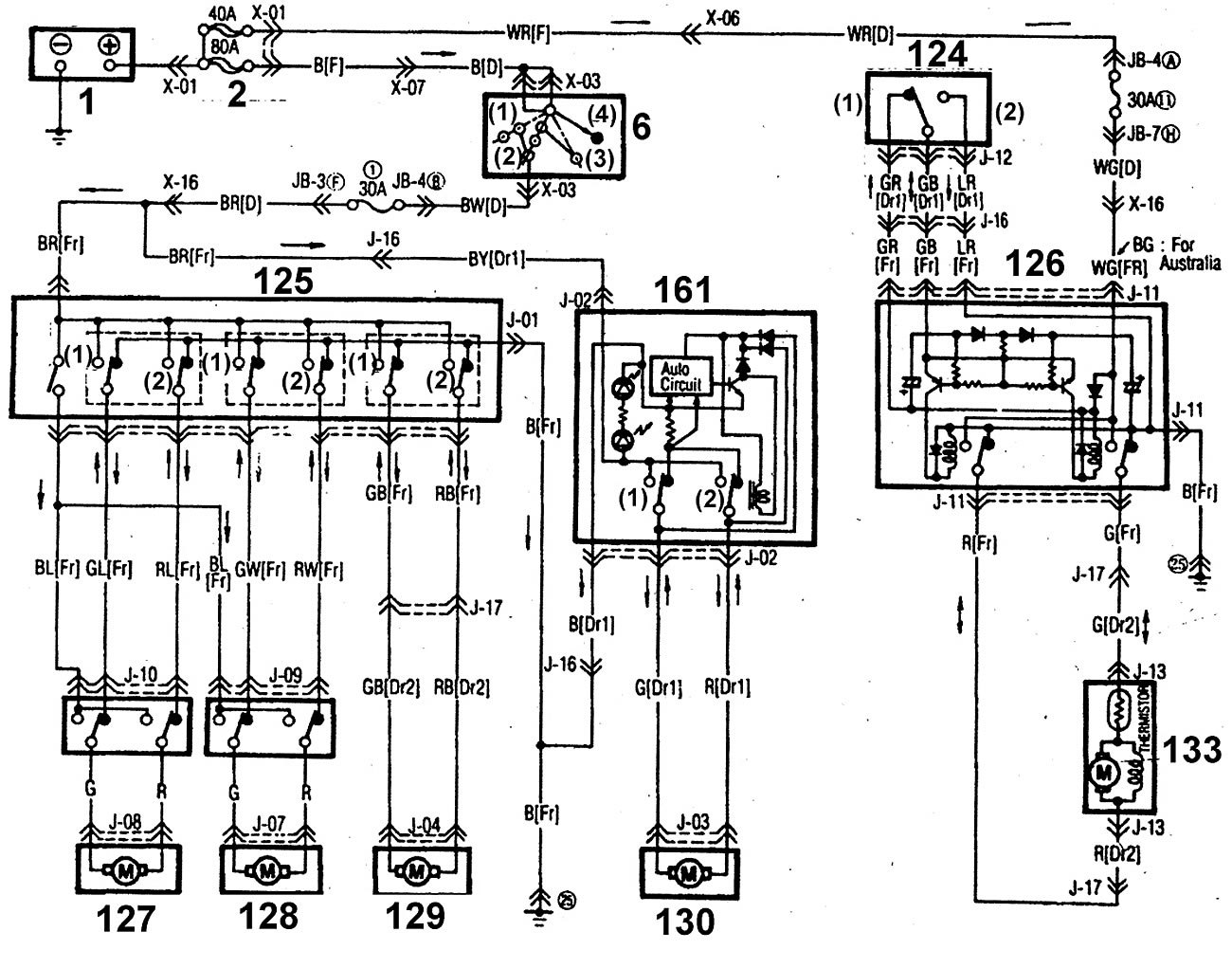

Схема 30. Стеклоподъемники и центральный замок двухдверных моделей с системой распределенного впрыска топлива
Условные обозначения к электрической схеме находятся здесь →
[Исходник статьи на этом веб-сайте autoinstruction.ru]
Схема 30. Стеклоподъемники и замок двухдверных моделей с системой впрыска (Mazda 626 3/4 «GC/GD»)
Условные обозначения к электрической схеме находятся здесь →
[Исходник статьи на этом веб-сайте autoinstruction.ru]
Статья проверена экспертом: Григорий Константинов
