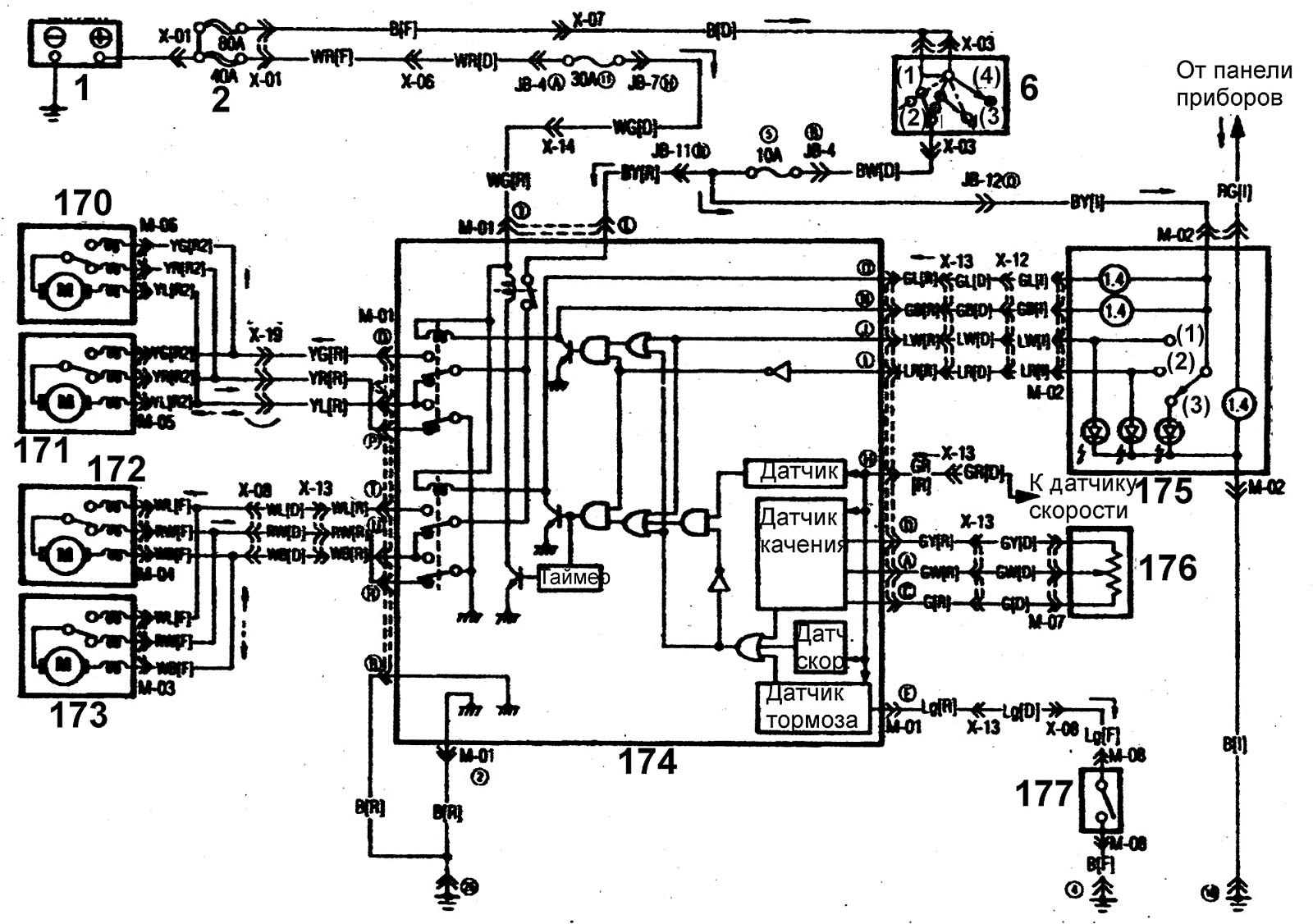

Схема 34. Система управления подвеской с автоматической регулировкой (модели с системой распределенного впрыска топлива)
Условные обозначения к электрической схеме находятся здесь →
[Оригинал можно просмотреть на сайте: Autoinstruction.ru]
Схема 34. Система управления подвеской с автоматической регулировкой (Mazda 626 3/4 «GC/GD»)
Условные обозначения к электрической схеме находятся здесь →
[Оригинал можно просмотреть на сайте: Autoinstruction.ru]
Статья проверена экспертом: Григорий Константинов
