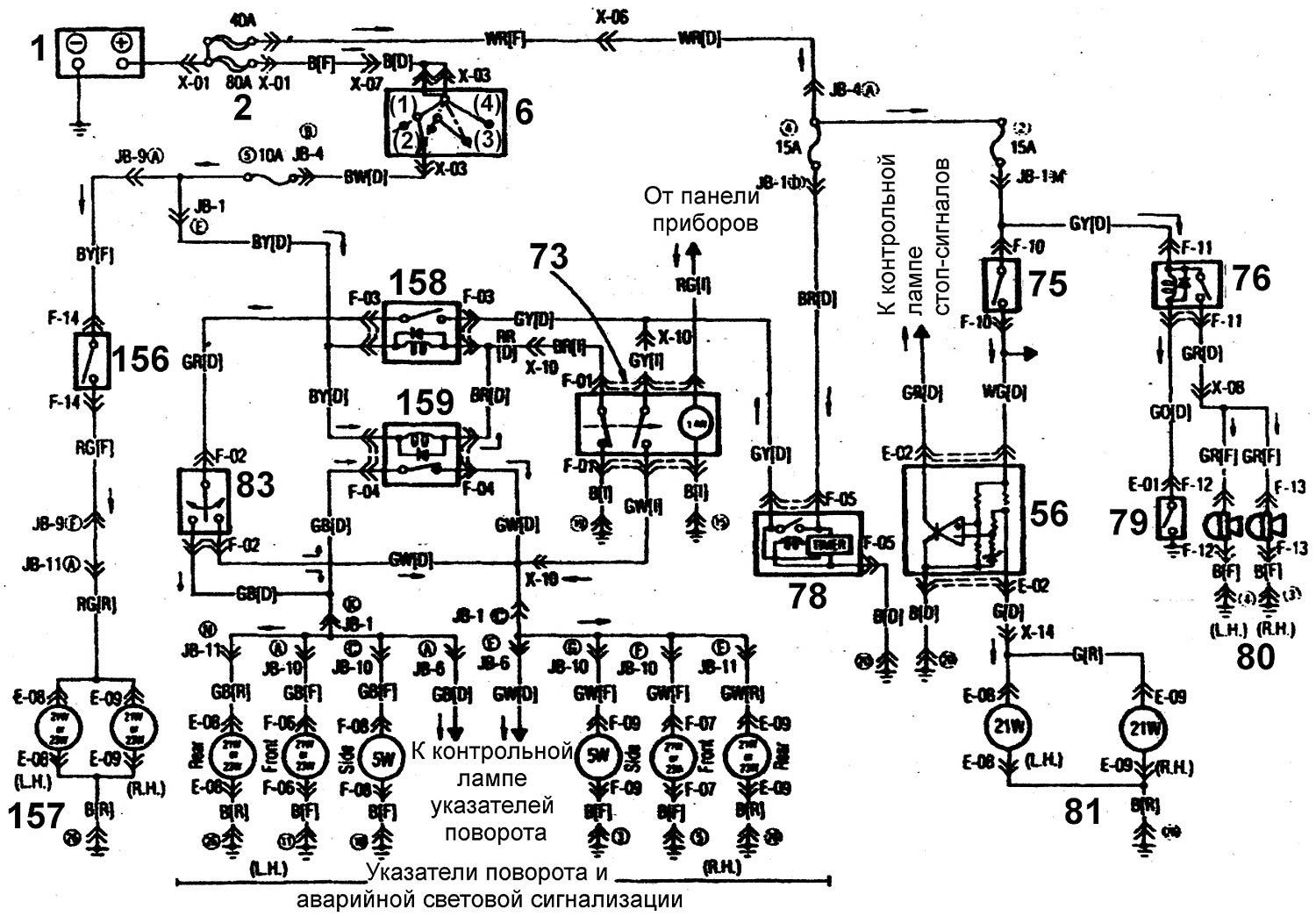

Схема 25. Контрольные лампы поворота и аварийной световой сигнализации, звукового сигнала, стоп-сигнала и фонарей заднего хода моделей с системой распределенного впрыска топлива



Схема 25. Контрольные лампы поворота и аварийной…
Открыть большую картинку в новой вкладке »


Условные обозначения к электрической схеме находятся здесь →

[Оригинал расположен на ресурсе: autoinstruction.ru]
