2. Зажмите вал в тисках, используя две плашки, чтобы защитить его от повреждения. Измерьте с помощью щупа зазоры шестерен и сравните результаты с данными, приведенными в Спецификациях (фото).

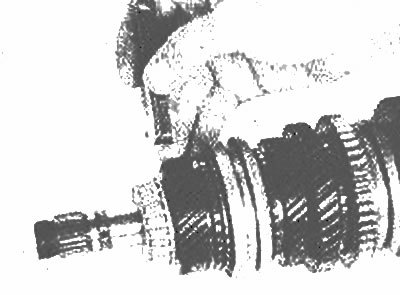

Измерьте щупом зазоры шестерен
3. Используйте съемник чтобы снять роликовый подшипнике конца вала. Снимите шестерню 4-ой передачи.
4. Снимите блокирующее кольцо синхронизатора.
5. Снимите стопорные кольца синхронизатора шестерен 3-ей и 4-ой передач.
6. Аккуратно стяните с вала синхронизатор шестерен 3-ей и 4-ой передач.
7. Снимите блокирующее кольцо шестерни 3-ей передачи.
8. Снимите сборку шестерни 3-ей передачи.
9. Снимите стопорное кольцо упорной шайбы и сами шайбы.
10. Снимите шестерню 2-ой передачи.
11. Снимите блокирующее кольцо синхронизатора.
12. Снимите стопорное кольцо шестерни 1-ой передачи.
13. Чтобы снять шестерню 1-ой передачи и сборку синхронизатора шестерен 1-ой и 2-ой передач, требуются специальные инструменты. Эта процедура должна быть поручена дилеру.
14. Снимите подшипник с помощью съемника.
15. Осмотрите шестерню и синхронизатор на износ и повреждения.
16. Проверьте выходной вал на износ или повреждения трущихся и контактных поверхностей, пазов или зубцов. Кроме того, проверьте не забиты ли смазочные каналы.
17. Установите кольца синхронизатора па место, чтобы убедиться, что они скользят легко и ровно. Измерьте зазор щупом и сравните полученную величину с данными, приведенными в Спецификациях (фото).

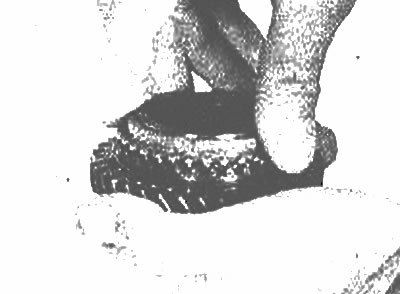

Убедитесь, что блокирующее кольцо синхронизатора смещается свободно
18. Осмотрите синхронизатор и вилку на наличие повреждений и износа.
19. Разберите синхронизатор и осмотрите его пазы и рабочие поверхности на износ. Осмотрите пружины, чтобы убедиться, что они не деформированы и не ослабли.
20. Соберите синхронизатор. Приподнятая часть сухарей должна быть обращена к внешнему краю ступицы. При установке пружины убедитесь, что она попала в соответствующие углубления сухарей.
21. Измерьте зазор между синхронизатором и вилкой с помощью щупа (фото).

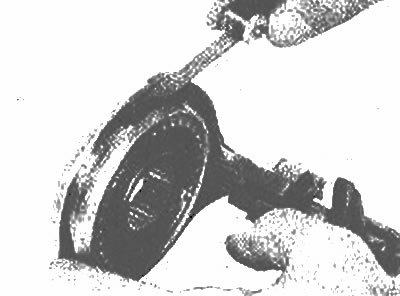

Измерьте зазор между синхронизатором и вилкой
22. Замените все изношенные или поврежденные компоненты новыми.
23. Установите подшипник на конец вала.
24. Переверните вал и установите синхронизатор шестерен 1-ой и 2-ой передач канавкой для вилки включения передач вниз.
25. Установите упорные кольца сборки шестерен 1-ой и 2-ой передач.
26. Установите на синхронизатор блокирующее кольцо, выравнивая его канавку с сухарями ступицы.
27. Установите шестерню 2-ой передачи.
28. Установите блокирующее кольцо синхронизатора на ступицу, выравнивая его канавку с сухарями ступицы.
29. Установите стопорные кольца упорной шайбы.
30. Установите шестерню 3-ей передачи и кольцо синхронизатора 3-ей передачи.
31. Установите синхронизатор З-ей/4-ой передач стороной с проточками вниз. Для установки может потребоваться пресс.
32. Установите стопорное кольцо шестерен 3-ей/4-ой передач.
33. Установите блокирующее кольцо синхронизатора шестерни 4-ой передачи, а затем и саму шестерню.
34. Чтобы снять подшипник с вала, обратитесь к дилеру или на станцию техобслуживания.
