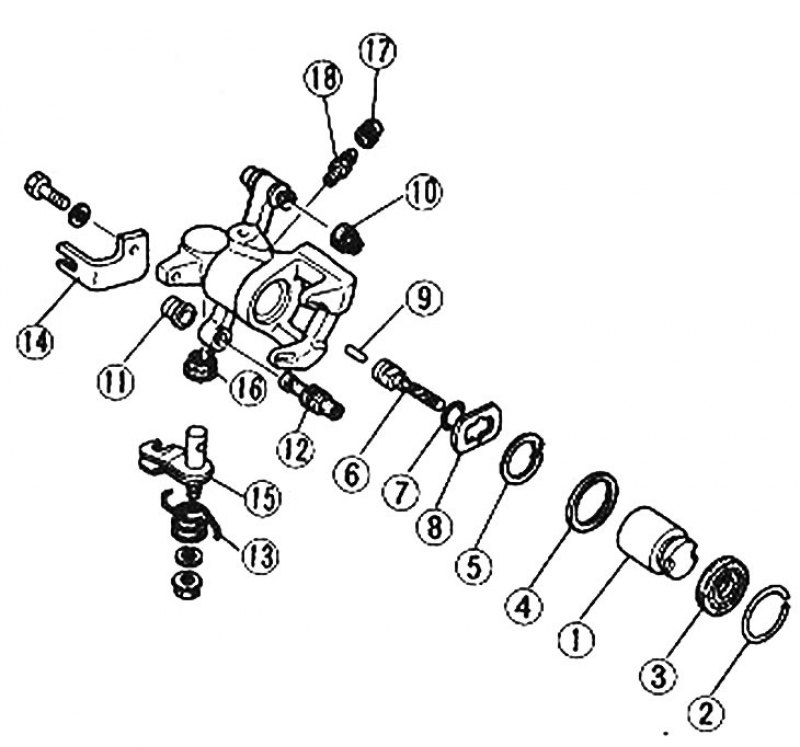

Вид заднего суппорта: 1. Поршень; 2. Скоба; 3. Пылезащитное уплотнение; 4. Уплотнение поршня; 5. Стопорное кольцо; 6. Самонастраивающаяся ось стояночного тормоза; 7. Кольцевое уплотненно; 8. Стопор; 9. Связь; 10. Верхнее пылезащитное уплотнение; 11. Крышка; 12. Нижнее пылезащитное уплотнение; 13. Возвратная пружина; 14. Поддерживающая подвеска тросика стояночного тормоза; 15. Шпиндельный рычаг; 16. Пылезащитное уплотнение; 17. Резиновая крышка; 18. Штуцер прокачки
1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и удержите ее на осевых подпорках.
2. Снимите заднее колесо и выжмите стояночный тормоз.
3. Ослабьте контргайку и снимите от подвески суппорта кожух тросика стояночного тормоза. Отсоедините внутренний тросик стояночного тормоза от рычага суппорта.
4. Установите зажим шланга на трубку высокого давления тормозной системы к суппорту.
5. Открутите соединяющий болт и снимите трубку тормозной системы с суппорта (фото). Снимите прокладки.

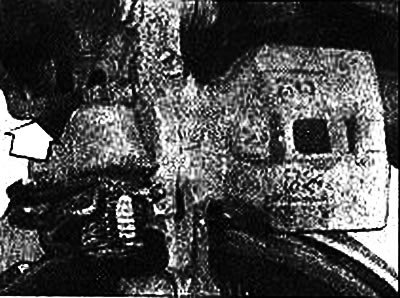

Задняя трубка магистрали высокого давления тормозной системы суппорта (отмечена стрелкой)
6. Открутите верхние и нижние направляющие штифты, и снимите суппорт с подвески. Снимите колодки тормозного диска.
7. Проверьте направляющие штифты и втулки на износ и повреждения, замените их если необходимо (фото).
(Смотрите оригинал на указанном сайте AutoInstruction)

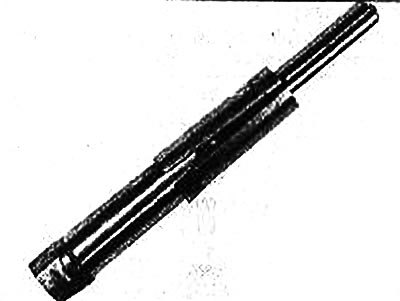

Снятие втулки от направляющего штифта заднего тормозного суппорта
8. Сборка производится в обратной последовательности, но при этом зажмите вес гайки и болты с усилием затяжки регламентированным Спецификацией, прокачайте паропровод как описано в Разделе 9. Выжмите тормозную педаль несколько раз, после повторной установки колодки тормозного диска.
