Специальный инструмент
 | Переходник для 204-158 (упорная прокладка) 204-158-01 (14-038-01) |
 | Приспособление для установки подшипника дифференциала 205-062 (15-025А) |
 | Съемник подшипника (основной инструмент) 205-295 (15-050А) |
 | Цанга для 205-295 308-197 (16-062) |
Общее оборудование:
- Пресс
- Выколотка
| Наименование | Спецификация |
| Трансмиссионная жидкость для механической коробки передач | WSD-M2C200-C |
Разборка

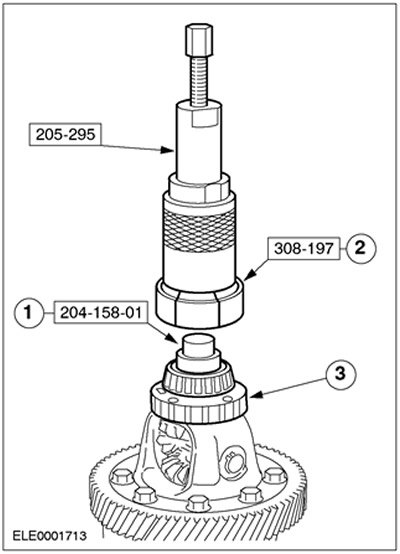

1. Используя специальные инструменты, снимите подшипники дифференциала.
- 1. Установите специальный инструмент.
- 2. Снимите подшипники дифференциала.
- 3. Снимите кольцо датчика скорости автомобиля (VSS).

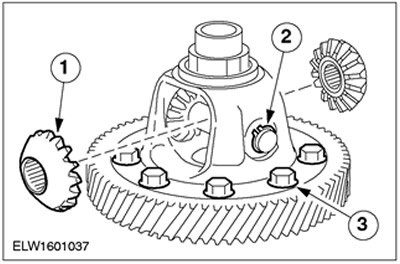

2. Снимите сателлиты дифференциала и коронную шестерню.
- 1. Поверните сателлиты дифференциала приблизительно на 90 градусов в коробке дифференциала и снимите их.
- 2. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью, используя подходящую выколотку , извлеките штифт.
- Снимите два сателлита дифференциала и пластмассовые упорные элементы.
3. Отсоедините коронную шестерню от коробки дифференциала.
Сборка
1.
Примечание: Не смазывайте подшипник дифференциала.
Перед сборкой тщательно очистите и проверьте все элементы и нанесите на них чистую трансмиссионную жидкость для механической коробки передач.
2.
Примечание: Установите новую коронную шестерню и пружинное кольцо сателлитов дифференциала.
Установите коронную шестерню и сателлиты дифференциала.
- 1. Используя старые болты, аккуратно подсоедините коронную шестерню к картеру дифференциала.
- Установите два сателлита дифференциала и пластмассовые упорные элементы.
- 2. Используя соответствующую выколотку, установите штифт и пружинное кольцо.
- 3. Установите сателлиты дифференциала и поверните их на 90 градусов в коробке дифференциала.
3.
Примечание: Установите новые болты крепления коронной шестерни.
Примечание: Не опирайтесь на нижний подшипник дифференциала.

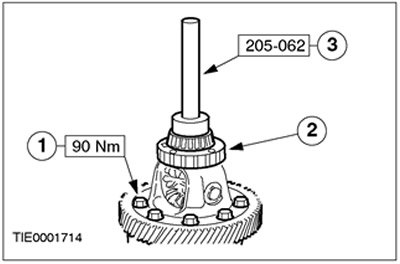

Используя специальные инструменты, затяните коронную шестерню и установите подшипники дифференциала.
- 1. Установите новые болты крепления коронной шестерни и затяните болты, работая перекрестным способом.
- 2. Установите кольцо датчика скорости автомобиля (VSS).
- 3. Используя специальные инструменты, установите подшипники дифференциала.
