Коробка передач с мостом (автомобили после 08.2000) — сборка

0

Специальный инструмент

	Приспособление для установки внутреннего кольца/ уплотнения подшипника ступицы колеса 205-296 (15-085)
	Приспособление для сжатия пружин клапанов 303-060 (21-024)
	Переходник для 303-060 303-060-02 (21-024-02)
	Переходник для 303-060 303-060-07 (21-024-07)
	Стенд 303-435 (21-187)
	Приспособление для установки уплотнения полуоси 308-039 (16018)
	Инструмент для установки внутреннего кольца подшипника первичного вала 308-041 (16-020)
	Приспособление для установки втулки/ уплотнения выступающей секции картера 308-045 (16-015)
	Инструмент для установки стопорного кольца первичного вала 308-076 (16-031)

Общее оборудование:

• Пресс
• Циферблатный индикатор
• Магнитная стойка для циферблатного индикатора
• Технологические заглушки

Наименование	Спецификация
Герметик	ESEE-M4G1008-A
Герметик	WSE-M4G323-A4
Герметик	WSK-M2G348-A5
Трансмиссионная жид-кость для механической коробки передач	WSD-M2C200-C
Высокотемпературная смазка	ESDM-1C220-A

1. Перед сборкой аккуратно очистите и проверьте все элементы.

• Нанесите чистую трансмиссионную жидкость для механической коробки передач на все рабочие поверхности.

2. Используя специальный инструмент, установите конический роликовый подшипник вторичного вала и наружное кольцо подшипника вторичного вала.

• 1. Установите масляную воронку.
• 2. Установите конический роликовый подшипник.

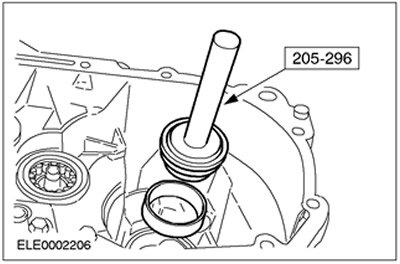

3. Используя специальный инструмент, установите наружное кольцо подшипника дифференциала.

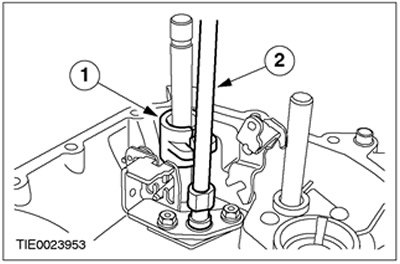

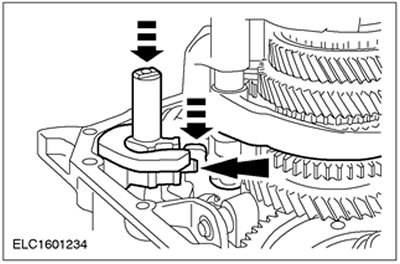

4. Установите вал выбора 5-ой передачи и передачи заднего хода и втулку блокировки переключения.

• 1. Установите втулку.
• 2. Установите вал выбора передач.

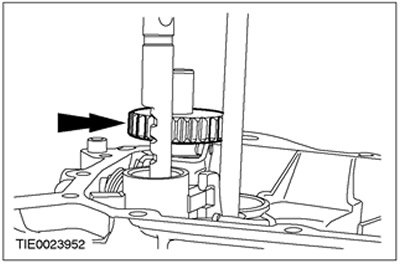

5. Установите промежуточную шестерню передачи заднего хода.

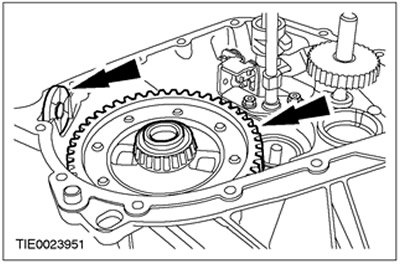

6. Установите дифференциал в сборе и постоянный магнит.

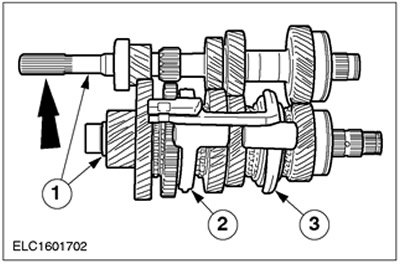

7. Подготовьте первичный и вторичный вал к установке.

• 1. Введите в зацепление первичный и вторичный валы.
• 2. Переместите вилки переключения 1-й и 2-й передач в положение установки.
• 3. Переместите вилки переключения 3-й и 4-й передач в положение установки.

8. Примечание: Для облегчения сборки установите резиновый бандаж на второй вал выбора передач.

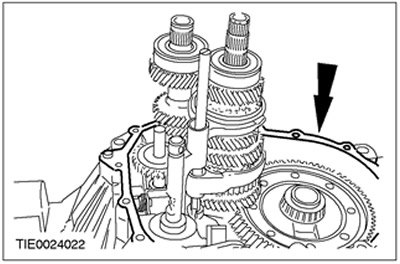

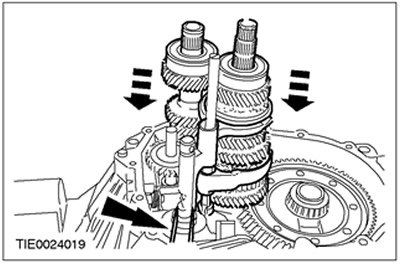

Установите первичный вал и вторичный вал.

• Вставьте первичный вал на глубину приблизительно 50 мм и немного переместите его в сторону.
• Вставьте вторичный вал до уровня первичного вала и введите в зацепление шестерни.
• Установите первичный вал и вторичный вал.

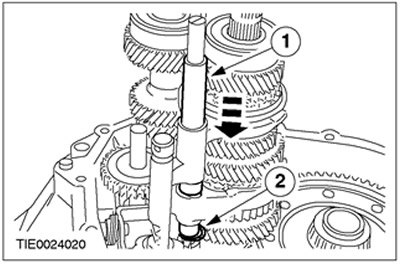

9. Примечание: Установите новое стопорное кольцо.

Установите нижнее стопорное кольцо направляющей втулки вала выбора передач.

• 1. Установите направляющую втулку.
• 2. Установите стопорное кольцо.

10. Примечание: Установите новое стопорное кольцо.

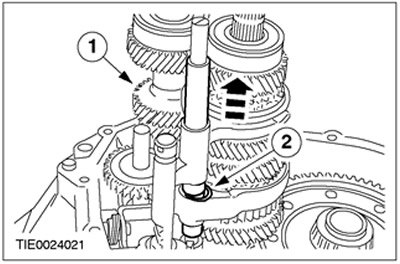

Установите верхнее стопорное кольцо направляющей втулки вала выбора передач.

• 1. Поднимите направляющую втулку.
• 2. Установите стопорное кольцо.

11. Примечание: Поверхность пальца рычага переключения должна быть обращена к поверхности рычага промежуточной шестерни передачи заднего хода.


Переместите внутренний рычажный механизм переключения передач в направлении шестерни 5-ой передачи.

• Перед тем как нажать вниз, поверните вал выбора по часовой стрелке до тех пор, пока он не достигнет канала передачи заднего хода и 5-ой передачи.

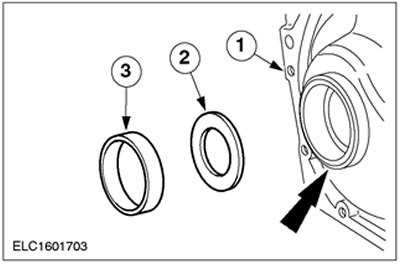

12. Установите мерную прокладку толщиной 3.8 мм и застопорьте ее кернением.

• 1. Картер коробки передач в блоке с ведущим мостом
• 2. Мерная прокладка
• 3. Наружное кольцо подшипника

13. Примечание: Удостоверьтесь в чистоте всех сопрягаемых поверхностей картера коробки передач в блоке с ведущим мостом.

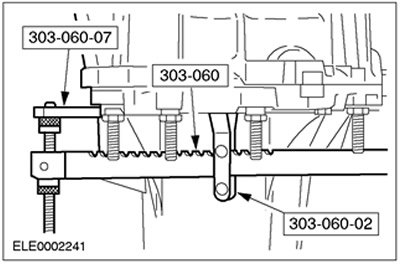

Соберите картер коробки передач в блоке с ведущим мостом.

• Установите специальный инструмент.
• Установите технологические заглушки.
• Установите болты.
• Поверните коробку передач в блоке с ведущим мостом на 180 градусов.

14. Установите специальные инструменты. Снимите технологические заглушки.

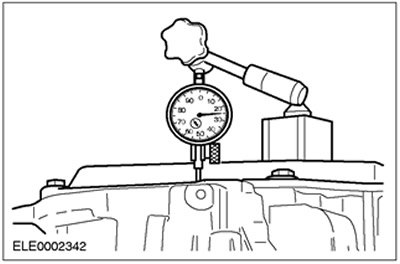

15. Используя подходящий циферблатный индикатор, сделайте контрольный замер на лицевой поверхности картера коробки передач в блоке с ведущим мостом.

• Поверните дифференциал в сборе приблизительно десять раз для обеспечения посадки подшипников.
• Установите циферблатный индикатор и магнитную стойку и настройте циферблатный индикатор на ноль.

16. Примечание: Выполните процедуру измерения три раза и рассчитайте среднее значение.

Примечание: Имеются регулировочные прокладки толщиной от 0.1 мм до 1.1 мм с дискретностью 0.1 мм.

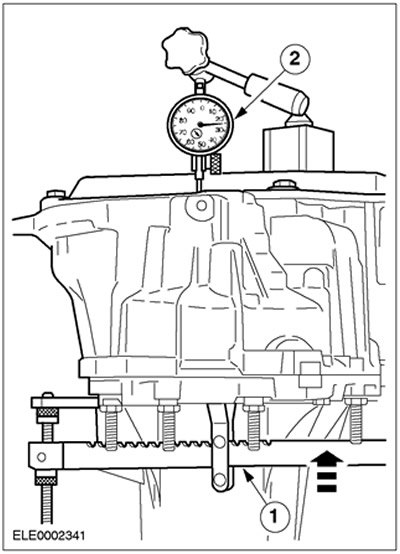

Измерьте осевой зазор дифференциала.

• 1. Используя специальный инструмент, приподнимите дифференциал в сборе.
• 2. Запишите результат измерения (например, 0.73 мм).
• Пример: 0.73 мм + 0.74 мм + 0.72 мм, разделенное на три = 0.73 мм.
• Значение толщины прокладки следует округлить до ближайшей десятой доли миллиметра в меньшую сторону, если полученное значение составляет 0.05 мм или менее, и округлить до ближайшей десятой доли миллиметра в большую сторону, если полученное значение составляет 0.06 мм и более.

17. Рассчитайте требуемую толщину регулировочной прокладки.

• Толщина регулировочной прокладки = мерная прокладки (3.80 мм) + среднее значение (0.73 мм) + предварительный натяг подшипника (0.14 мм) - толщина пружинных шайб (4.42 мм)
• Пример: Регулировочная прокладка = 3.80 мм + 0.73 мм + 0.14 мм - 4.42 мм = 0.25 мм.
• Толщина регулировочной прокладки составляет 0.2 мм (округлено в меньшую сторону от 0.25 мм).

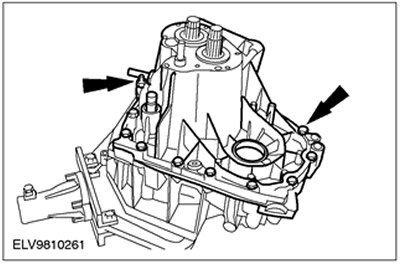

18. Разъедините картер коробки передач в блоке с ведущим мостом.

• Установите верхние технологические заглушки.
• Поверните коробку передач приблизительно на 180 градусов.
• Снимите циферблатный индикатор, магнитную стойку и специальные инструменты.

19. Используя специальный инструмент, снимите наружное кольцо подшипника дифференциала и мерную прокладку.



20. Внимание: Пружинные шайбы требуется установить таким образом, чтобы внутренние приподнятые секции обеих шайб соприкасались.

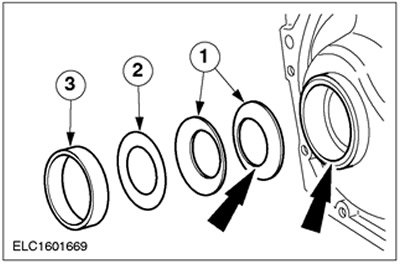

Установите измеренную регулировочную прокладку.

• 1. Установите пружинные шайбы.
• 2. Установите требуемую регулировочную прокладку.
• 3. Установите внутреннее кольцо подшипника.
• Используя подходящий кернер, застопорьте внутреннее кольцо подшипника.

21. Нанесите герметик на внутреннюю кромку сопрягаемой поверхности картера коробки передач в блоке с ведущим мостом.

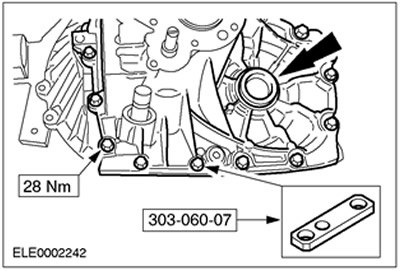

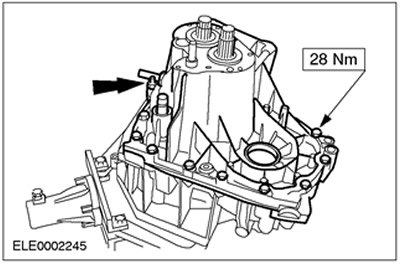

22. Соберите картер коробки передач в блоке с ведущим мостом и затяните болты.



23. Примечание: Установите новые стопорные кольца первичного и вторичного валов.

Немного приподнимите первичный и вторичный валы и установите стопорные кольца.



24. Внимание: Удостоверьтесь в том, что стопорные кольца установлены в правильное положение. Неследование этому указанию может привести к повреждению картера 5-ой передачи.

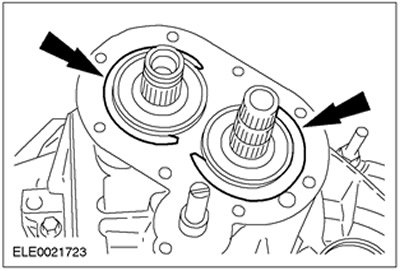

Поверните стопорные кольца в показанное положение.



25. Примечание: Установите новую прокладку картера 5-ой передачи.

Установите прокладку картера 5-ой передачи.

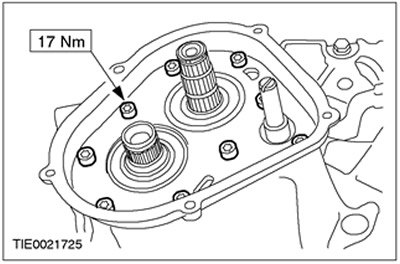

26. Примечание: Установите новые болты крепления картера 5-ой передачи.

Установите картер 5-ой передачи.



27. Снимите коробку передач в блоке с ведущим мостом со сборочного стенда.

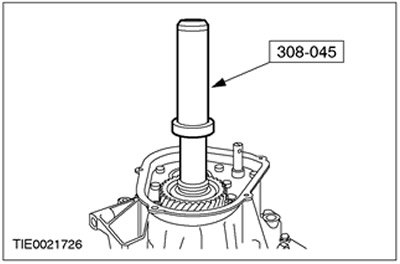

28. Примечание: Картер коробки передач в блоке с ведущим мостом не должен соприкасаться со столом пресса. Обеспечьте опору шлицев первичного вала.

Используя специальный инструмент и подходящий пресс, установите шестерню 5-ой передачи



29. Установите коробку передач в блоке с ведущим мостом на сборочный стенд.

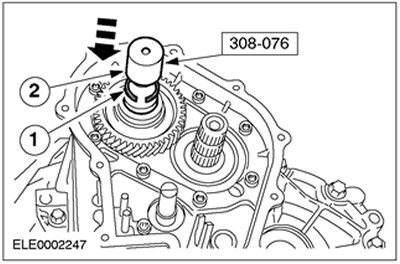

30. Примечание: Установите новое стопорное кольцо шестерни 5-ой передачи.

Установите стопорное кольцо шестерни 5-ой передачи.

• 1. Установите стопорное кольцо на специальный инструмент.
• 2. Установите специальный инструмент и надавите на стопорное кольцо.

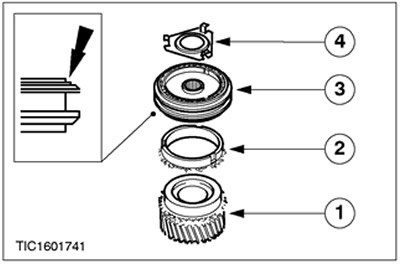

31. Примечание: Выверьте положение синхронизатора передачи относительно меток.

Соберите синхронизатор 5-ой передачи.

• 1. Установите шестерню 5-ой передачи.
• 2. Установите кольцо синхронизатора.
• 3. Установите синхронизатор в сборе.
• 4. Установите пластину крепления.

32. Примечание: Установите новое стопорное кольцо синхронизатора 5-ой передачи в сборе.

Примечание: Используйте новый штифт крепления вилки выбора передач.

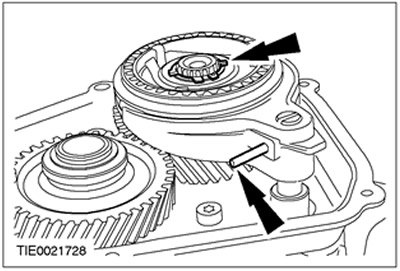

Установите синхронизатор 5-ой передачи в сборе и вилку выбора передач.

• Установите штифт.
• Установите стопорное кольцо.

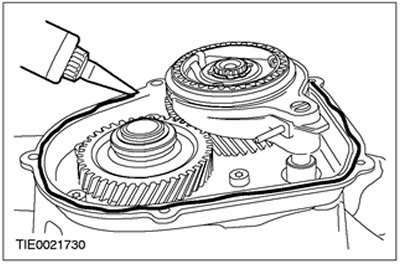

33. Равномерно нанесите герметик на внутреннюю кромку сопрягаемой поверхности картера 5-ой передачи.

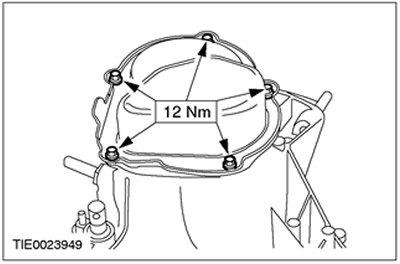

34. Установите крышку картера 5-ой передачи.



35. Примечание: Удостоверьтесь в том, что вал выбора передач находится в нейтральном положении.

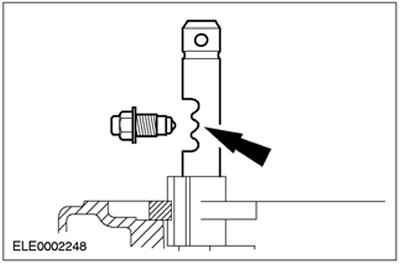

Показано правильное положение установки для механизма блокировки вала выбора передач.

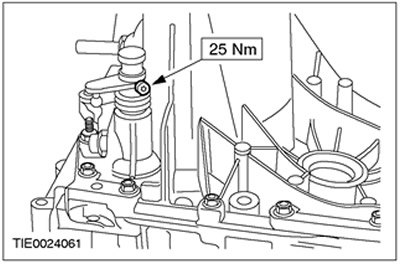

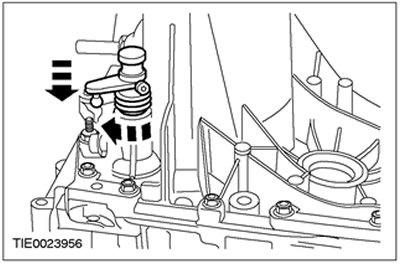

36. Примечание: Удостоверьтесь в том, что вал выбора передач находится в нейтральном положении.

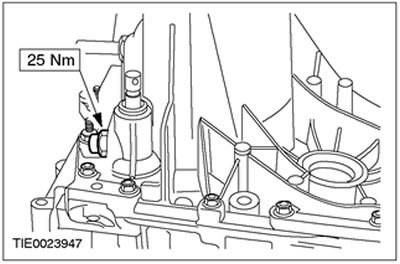

Установите механизм блокировки вала выбора передач. Нанесите герметик на резьбу.



37. Установите рычаг выбора. Установите чехол.



38. Введите 5-ю передачу в зацепление.

• Поверните вал выбора по часовой стрелке до упора и толкните вал внутрь.

39. Примечание: Установите новые масляные уплотнения полуосей.

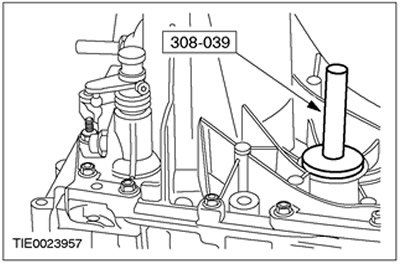

Используя специальные инструменты, установите масляные уплотнения обеих полуосей (показана левая сторона).

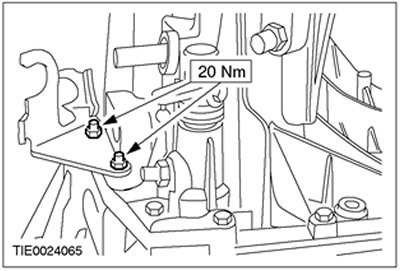

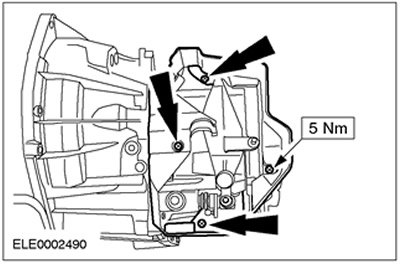

40. Установите опорный кронштейн троса переключения передач.

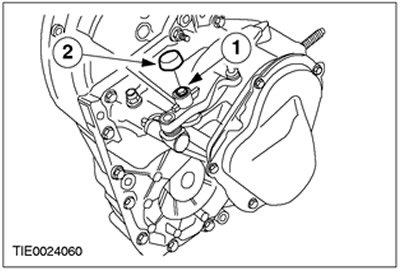

41. Примечание: Установите новое стопорное кольцо.

Установите рычаг переключения передач.

• 1. Установите стопорное кольцо.
• 2. Установите защитную крышку.

42. Установите крышку механизма выбора передач.

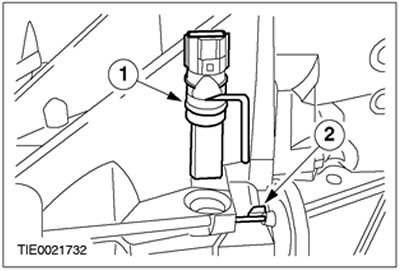

43. Установите датчик скорости автомобиля (VSS) (при наличии).

• 1. Надавите на датчик VSS.
• 2. Установите штифт.

44. Внимание: Используя подходящую липкую ленту, закройте шлицы первичного вала, чтобы предотвратить повреждение масляного уплотнения первичного вала.

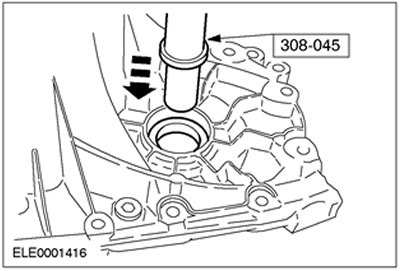

Установите масляное уплотнение первичного вала.



45. Внимание: При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок требуется незамедлительно промыть холодной водой.

Внимание: Не наносите смазку на элементы рабочего цилиндра сцепления.

Установите рабочий цилиндр сцепления.



46. Снимите липкую ленту со шлицов первичного вала.

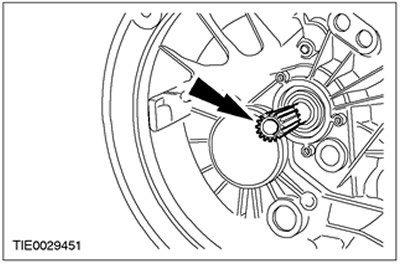

47. Нанесите на шлицы первичного вала тонкий слой высокотемпературной смазки.
