Коробка передач с мостом (автомобили до 07.2000) — сборка

 Главная Форд Фокус 1998-2004 Трансмиссия Механическая коробка iB5 Коробка передач с мостом (авто...

0

Специальный инструмент



Приспособление для установки кольца/ уплотнения подшипника ступицы заднего колеса 205-296 (15-085)
Приспособление для установки масляного уплотнения консольной части картера коробки передач 308-045 (16-015)
Приспособление для установки масляного уплотнения первичного вала 308-039 (16-018)
Приспособление для установки кольца подшипника первичного вала 308-041 (16-020)
Инструмент для установки стопорного кольца первичного вала 308-076 (16-031)
Приспособление для сжатия клапанных пружин 303-060 (21-024)
Переходник для 303-060 303-060-02 (21-024-02)
Переходник для 303-060 303-060-07 (21-024-07)

Общее оборудование:
  • Пресс
  • Циферблатный индикатор
  • Штатив с магнитным основанием для циферблатного индикатора

НаименованиеСпецификация
Универсальный герметик (Hylomar)ESEE-M4G1008-A
Герметик для торцевой крышкиWSE-M4G323-A4
Герметик для картера коробки передачWSK-M2G348-A5
Трансмиссионная жидкостьWSD-M2C200-C

1. Перед сборкой аккуратно очистите и проверьте все элементы.
  • Смажьте все рабочие поверхности. Для этого используется трансмиссионная жидкость.

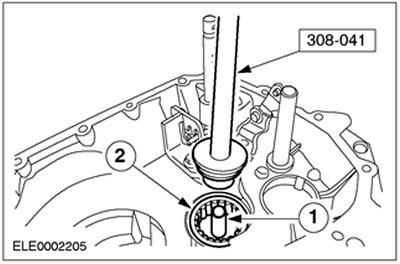

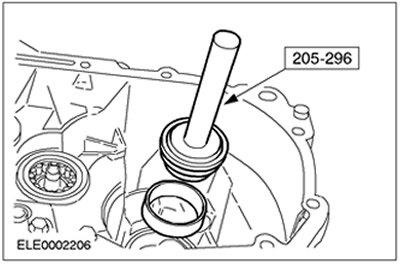

2. Установите роликовый подшипник вторичного вала вместе с внутренним кольцом подшипника.
  • 1. Установите масляную форсунку.
  • 2. Установите роликовый подшипник.



3. Установите внутреннее кольцо подшипника дифференциала.

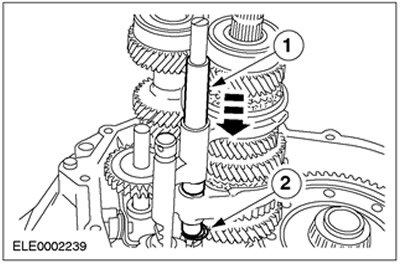

4. Установите вал выбора 5-ой передачи/ передачи заднего хода вместе со втулкой блокировки переключения.
  • 1. Втулка блокировки переключения
  • 2. Вал выбора 5-ой передачи/ передачи заднего хода

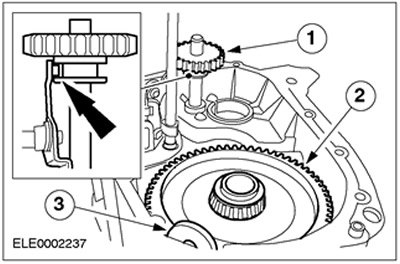

5. Примечание: Положение установки промежуточной шестерни передачи заднего хода

Установите промежуточную шестерню передачи заднего хода, дифференциал в сборе и постоянный магнит.
  • 1. Промежуточная шестерня передачи заднего хода
  • 2. Дифференциал
  • 3. Постоянный магнит

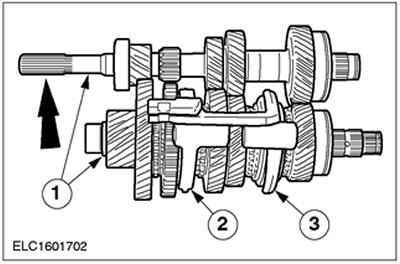

6. Подготовьте первичный и вторичный валы к установке.
  • 1. Введите в зацепление первичный и вторичный валы.
  • 2. Переместите вилку переключения 1-ой/2-ой передач в положение установки.
  • 3. Переместите вилку переключения 3-ей/4-ой передач в положение установки.



7. Установите первичный и вторичный валы.
  • Чтобы облегчить установку, подсоедините к валу выбора передач резиновый ремень.
  • Вставьте первичный вал на глубину приблизительно 50 мм и немного поверните в сторону.
  • Вставьте вторичный вал до уровня первичного вала и снова введите шестерни в зацепление.
  • Выверьте положение первичного и вторичного валов.



8. Примечание: Установите новое нижнее стопорное кольцо.

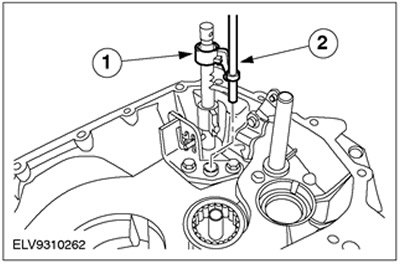

Установите направляющую втулку вала выбора передач.
  • 1. Установите направляющую втулку.
  • 2. Установите нижнее стопорное кольцо.

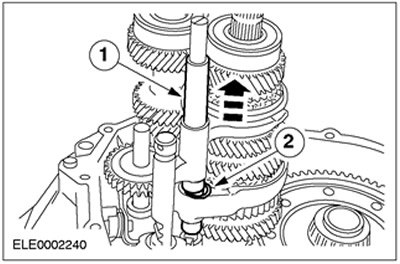

9. Примечание: Установите новое верхнее стопорное кольцо.

Подсоедините верхнее стопорное кольцо для направляющей втулки вала выбора передач.
  • 1. Потяните вверх направляющую втулку.
  • 2. Установите верхнее стопорное кольцо.

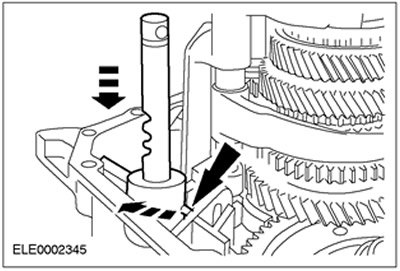

10. Переключите внутренний рычажный механизм переключения передач на 5-ую передачу.
  • Поверните вал выбора передач по часовой стрелке до достижения канала переключения передачи заднего хода/ 5-ой передачи, затем отожмите его вниз.



11. Установите мерную прокладку и закрепите ее ударом кернера.
  • 1. Картер коробки передач
  • 2. Мерная прокладка (толщиной 3.8 мм)
  • 3. Внутреннее кольцо подшипника

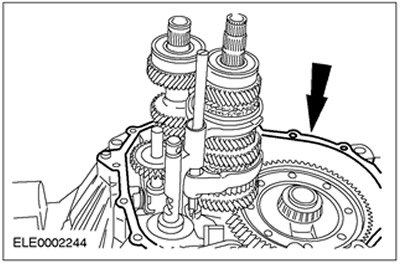

12. Примечание: Тщательно очистите сопрягаемую поверхность.

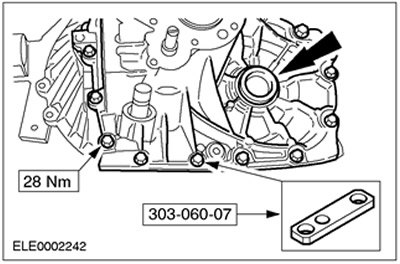

Соберите картер коробки передач.
  • Подсоедините специальный инструмент с помощью длинного болта.
  • Вставьте технологические заглушки.
  • Затяните болты.
  • Поверните коробку передач на 180 градусов.

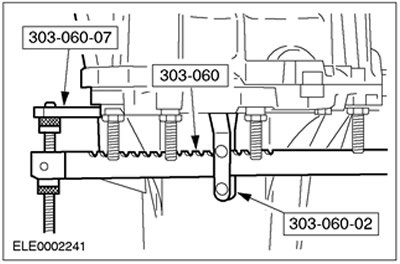

13. Подсоедините специальный инструмент. Снимите технологические заглушки.

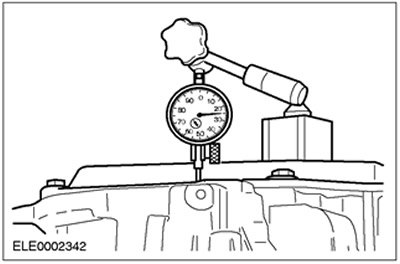

14. Подготовьте дифференциал к проведению измерений.
  • Проверните дифференциал в сборе, как минимум, десять раз, чтобы дать подшипникам возможность занять устойчивое положение.
  • Установите циферблатный индикатор со штативом с магнитным основанием и настройте его на «ноль».



15. Примечание: Выполните действия по предыдущему и этому пункту три раза и рассчитайте среднее значение.

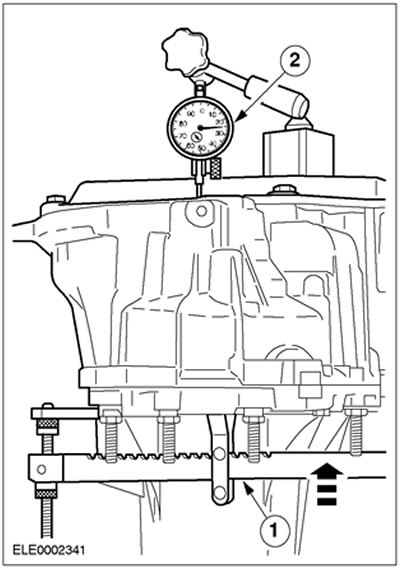

Измерьте осевой зазор дифференциала.
  • 1. Используя специальный инструмент, приподнимите дифференциал.
  • 2. Снимите показания.
  • Пример:
  • 1-ый замер результат измерения: 0,73 мм
  • 2-ой замер результат измерения: 0,74 мм
  • 3-ий замер результат измерения: 0,72 мм
  • Среднее значение = 0.73 мм + 0.74 мм + 0.72 мм/3 = 0.73 мм
  • Толщина используемой шайбы должна быть округлена в меньшую сторону при результате до 0.05 и меньше после запятой, и округлена в большую сторону при результате начиная с 0.06 и больше после запятой.
  • Предусмотрены регулировочные прокладки толщиной от 0.1 мм до 1.1 мм с дискретностью 0.1 мм.
  • Перейдите к следующему пункту.



16. Определите толщину прокладки для установки (пример).
  • Толщина регулировочной прокладки =
  • Толщина мерной прокладки (3.80 мм) +
  • Среднее значение (0.73 мм) +
  • Предварительный натяг подшипника (0.14) -
  • Толщина тарельчатой шайбы (4.42 мм) =
  • 3.80 мм + 0.73 мм + 0.14 мм - 4.42 мм = 0.25 мм
  • Толщина регулировочной прокладки должна быть равна 0.25 мм, после округления - 0.20 мм.

17. Разъедините секции картера коробки передач.
  • Вставьте верхние технологические заглушки.
  • Поверните коробку передач на 180 градусов.
  • Отсоедините циферблатный индикатор вместе со штативом и специальный инструмент.



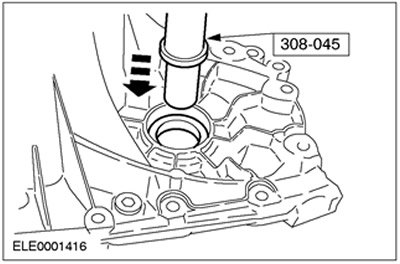

18. Снимите внутреннее кольцо подшипника вместе с мерной прокладкой.



19. Примечание: Тарельчатые шайбы касаются по внутреннему диаметру.

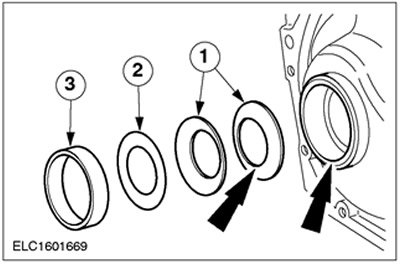

Установите регулировочную прокладку рассчитанной (округленной) толщины и закрепите ее ударом кернера.
  • 1. Тарельчатые шайбы
  • 2. Регулировочная прокладка рассчитанной толщины.
  • 3. Установите внутреннее кольцо подшипника и зафиксируйте его путем кернения кромки картера.

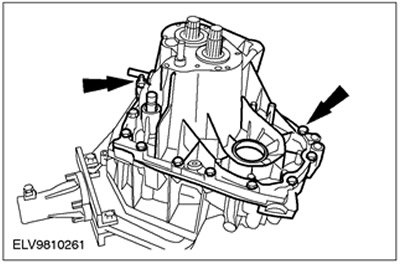

20. Равномерно нанесите герметик на картер коробки переда.

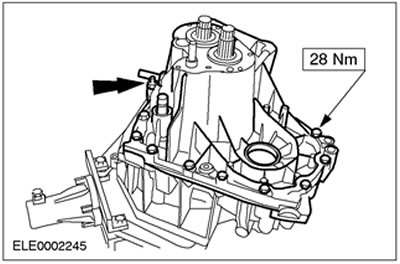

21. Примечание: Затяните шпильки усилием 33 Нм.

Соберите картер коробки передач и равномерно затяните болты.



22. Примечание: Установите новые стопорные кольца на первичный и вторичный валы.

Примечание: Используйте деревянный брусок.

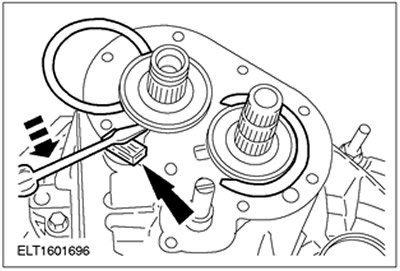

Установите стопорные кольца на первичный и вторичный валы.



23. Примечание: Поверните стопорные кольца таким образом, чтобы они располагались в вырезах прокладки.

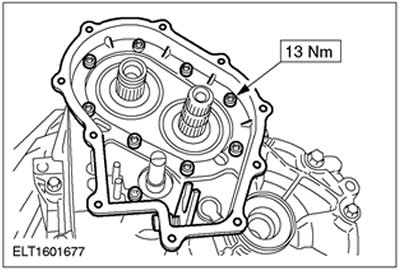

Примечание: Установите новое уплотнение на картер 5-ой передачи.

Установите уплотнение картера 5-ой передачи. Вставьте технологические заглушки.



24. Установите картер 5-ой передачи.



25. Внимание: Отсоедините коробку передач от сборочного стенда и выполните действия по следующим пунктам на прессе.

Примечание: Картер коробки передач не должен опираться на стол пресса. Обоприте на пресс шлицы первичного вала.

Напрессуйте шестерню 5-ой передачи на первичный вал, используя пресс.
  • Отсоедините коробку передач от сборочного стенда.
  • Напрессуйте шестерню 5-ой передачи, используя пресс.
  • Обоприте коробку передач на сборочный стенд.

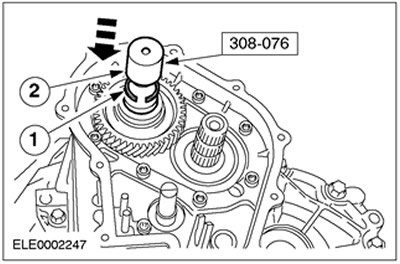

26. Примечание: Установите новое стопорное кольцо шестерни 5-ой передачи.

Установите стопорное кольцо шестерни 5-ой передачи.
  • 1. Установите стопорное кольцо на специальный инструмент.
  • 2. Установите специальный инструмент и насадите стопорное кольцо.

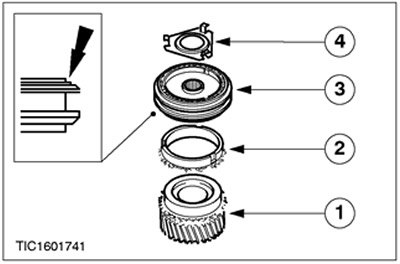

27. Примечание: Идентификация положения установки синхронизатора.

Соберите синхронизатор 5-ой передачи.
  • 1. Шестерня 5-ой передачи
  • 2. Кольцо синхронизатора
  • 3. Синхронизатор
  • 4. Стопорная планка

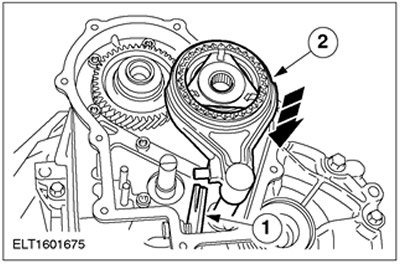

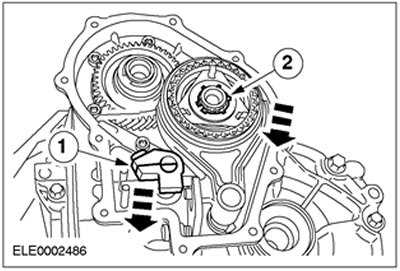

28. Установите синхронизатор 5-ой передачи вместе с вилкой выбора передач.
  • 1. Поверните приводной диск вверх.
  • 2. Установите синхронизатор 5-ой передачи таким образом, чтобы он доходил до приводного диска.



29. Примечание: На этой стадии не затягивайте болт ступицы выбора передач.

Примечание: Установите новое стопорное кольцо шестерни 5-ой передачи.

Установите синхронизатор 5-ой передачи и вилку выбора передач.
  • 1. Установите палец выбора передач.
  • 2. Установите стопорное кольцо синхронизатора 5-ой передачи.



30. Примечание: Выполняйте установку только при нахождении коробки передач в нейтральном положении.

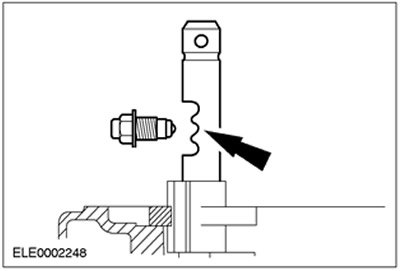

Положение установки механизма блокировки вала выбора передач.



31. Примечание: Выполняйте установку только при нахождении коробки передач в нейтральном положении.

Установите механизмы блокировки выбора передач.
  • Нанесите универсальный герметик (Hylomar) на резьбу.
  • 1. Главный механизм блокировки
  • 2. Механизм блокировки 5-ой передачи

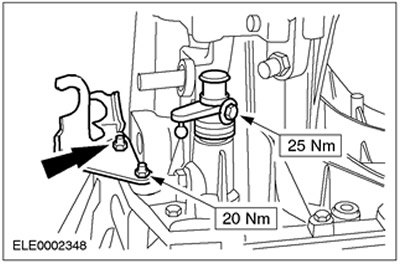

32. Установите кронштейн тросов переключения и выбора передач. Установите чехлы.



33. Примечание: Установите механизм блокировки 5-ой передачи.

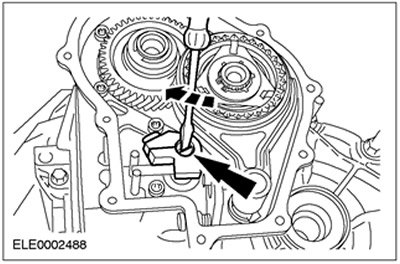

Введите в зацепление 5-ую передачу. Отожмите вниз вилку выбора передач вместе с пальцем выбора передач.

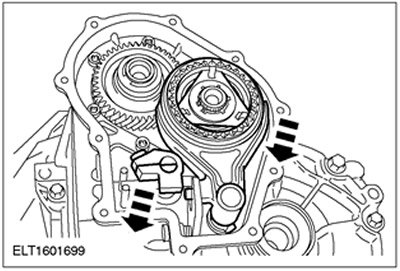

34. Введите в зацепление 5-ую передачу. Поверните вал выбора передач по часовой стрелке на весь его ход.



35. Введите в зацепление 5-ую передачу. Поверните вал выбора передач по часовой стрелке на полную длину хода и вставьте вал.

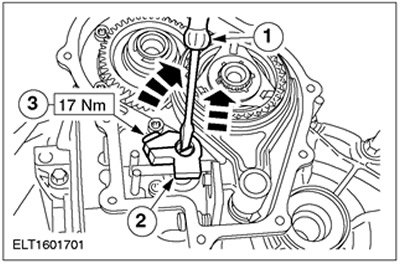

36. Отрегулируйте палец выбора передач.
  • 1. Поверните вал выбора передач по часовой стрелке и надавите на него вниз.
  • 2. Поднимите палец выбора передач, чтобы устранить осевой зазор.
  • 3. Затяните болты в этом положении.



37. Установите торцевую крышку и масляное уплотнение первичного вала.
  • 1. Установите торцевую крышку, используя герметик для торцевой крышки.
  • 2. Вставьте масляное уплотнение первичного вала до фиксации с отчетливым щелчком.
  • Вставьте технологические заглушки.

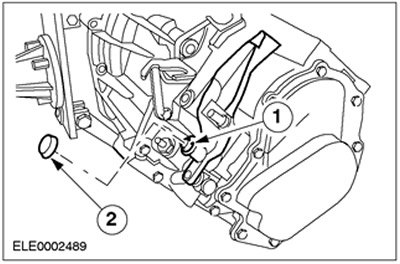

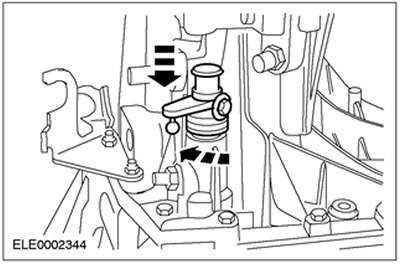

38. Установите рычаг переключения.
  • 1. Установите стопорное кольцо.
  • 2. Установите крышку.



39. Установите крышку троса переключения передач.

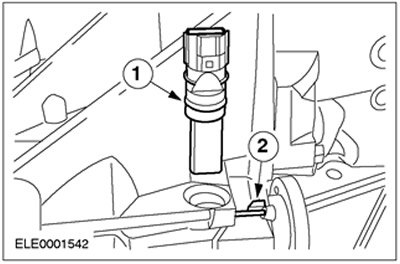

40. Установите датчик скорости автомобиля (VSS).
  • 1. Подсоедините датчик VSS.
  • 2. Вставьте штифт.

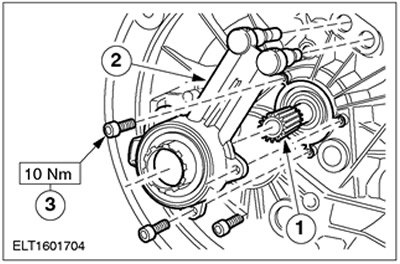

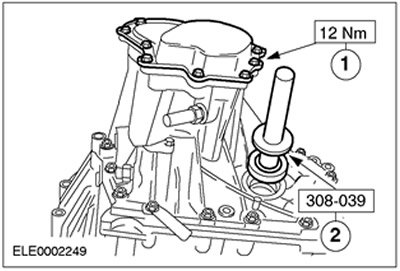

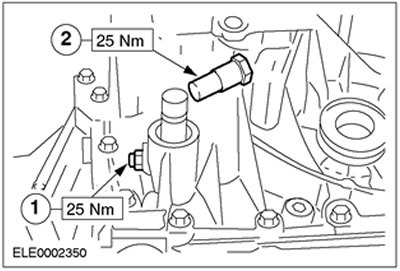

41. Установите масляное уплотнение первичного вала и рабочий цилиндр сцепления.
  • 1. Выверьте положение масляного уплотнения первичного вала.
  • 2. Выверьте положение рабочего цилиндра сцепления.
  • 3. Равномерно затяните болты. Выполняя эту операцию, вжимайте масляное уплотнение первичного вала в картер коробки передач.



42. Отсоедините коробку передач в сборе от сборочного стенда.
◀ Предыдущая
Форд Фокус 1: Механическая коробка iB5
Следующая ▶

Дифференциал — разборка и сборка
Вторичный вал — разборка и сборка
Первичный вал — разборка и сборка
Пластина выбора передач — разборка и сборка
Коробка передач с мостом (автомобили после 08.2000) — разборка
Коробка передач с мостом (автомобили до 07.2000) — разборка
Коробка передач с ведущим мостом (1.6L) — снятие
Коробка передач с ведущим мостом (1.8L/1.6L Zetec-E) — снятие
Коробка передач с ведущим мостом (1.6L Zetec-SE/1.4L) — снятие
Датчик скорости автомобиля (VSS) — снятие и установка
Коробка передач с мостом (автомобили после 08.2000) — сборка
Коробка передач с ведущим мостом (1.6L Zetec-SE/1.4L) — установка
Коробка передач с ведущим мостом (1.8L/1.6L Zetec-E) — установка
Коробка передач с ведущим мостом (1.6L) — установка
Наружные органы управления iB5
Диагностика и проверки наружных органов управления
Рычажный механизм переключения передач — снятие и установка
Рычаг переключения передач — снятие и установка
Тросы переключения передач — снятие и установка
Рычаг переключения передач — разборка и сборка
Ссылка на эту статью в разных форматах
TEXTHTMLBB Code
Комментарии и отзывы посетителей
Комментариев пока нет, вы будете первым!



Сложите два числа: 34 + 35






Focus 2 (Mk2, бензин)
  • Информация для владельца
  • Устройство автомобиля
  • Руководство по эксплуатации
  • Выявление неисправностей
  • Техническое обслуживание
  • Первое техобслуживание (ТО-1)
  • Второе техобслуживание (ТО-2)
  • Технические характеристики
  • Советы автомеханику
  • Двигатель и системы
  • Ремонт двигателей
  • Система охлаждения
  • Выхлопная система
  • Система питания
  • Трансмиссия
  • Сцепление
  • Механическая коробка
  • Приводные валы
  • Ходовая часть
  • Передняя подвеска
  • Задняя подвеска
  • Рулевое управление
  • Тормозная система
  • Колеса и шины
  • Кузов и салон
  • Экстерьер (кузов)
  • Интерьер (салон)
  • Двери, замки и окна
  • Системы безопасности
  • Стеклоочистители и омыватели
  • Уход за кузовом
  • Электрооборудование
  • Оборудование и приборы
  • Система пуска и заряда
  • Замок зажигания
  • Управление двигателем
  • Освещение и лампы
  • Выключатели и датчики
  • Электрические схемы
Focus 1 (Mk1)
  • Информация для владельца
  • Введение в руководство
  • Двигатель и системы
  • Ремонт двигателей
  • Двигатели Zetec-SE 1.4/1.6 л
  • Двигатели Zetec-E 1.6/1.8/2.0 л
  • Двигатели Duratec ST 2.0 л
  • Двигатели Duratec 8V 1.6 л
  • Дизельные двигатели 1.8 л
  • Система охлаждения
  • Система питания
  • Привод аксессуаров
  • Система пуска и заряда
  • Система зажигания
  • Система очистки воздуха
  • Система управления
  • Снижение токсичности
  • Выхлопная система
  • Трансмиссия
  • Автоматическая коробка
  • Сцепление
  • Механическая коробка iB5
  • Механическая коробка MTX-75
  • Механическая коробка MT285
  • Полуоси переднего моста
  • Ходовая часть
  • Передняя подвеска
  • Задняя подвеска
  • Колеса и шины
  • Тормозная система
  • Гидропривод тормозов
  • Антиблокировочная система
  • Рулевое управление
  • Кузов и салон
  • Экстерьер (кузов)
  • Интерьер (салон)
  • Стекла, рамы и механизмы
  • Стеклоочистители и омыватели
  • Люк в крыше
  • Ремни безопасности
  • Ремонт кузова
  • Элементы задка кузова
  • Управление микроклиматом
  • Отопление и вентиляция
  • Электрооборудование
  • Оборудование и приборы
  • Система пуска и заряда
  • Аудиосистема
  • Освещение и лампы
  • Электрораспределение
  • Группа электронных функций
Audi: 80 100 A3 A4 A6 A8 (карта)       BMW: 3 Series 5 Series 7 Series X5 (карта)       Chery: Amulet (карта)       Chevrolet: Aveo Cruze Lacetti Lanos Niva Captiva Tahoe (карта)       Citroen: Xantia (карта)       Daewoo: Espero Matiz Nexia (карта)       Ford: Fiesta Focus Mondeo Taurus Escort Fusion Scorpio Sierra (карта)       Honda: Civic Accord (карта)       Hyundai: Accent Elantra Sonata Santa Fe Tucson Getz Matrix (карта)       Infiniti: QX (карта)       Isuzu: Trooper (карта)       Jeep: Grand Cherokee (карта)       Kia: Rio Ceed Cerato Optima Sportage Spectra Avella Clarus Shuma (карта)       Lexus: RX (карта)       Land Rover: Freelander Discovery Range Rover Defender (карта)       Mazda: Familia Capella Mazda3 Mazda6 (карта)       Mercedes-Benz: A-Class C-Class E-Class S-Class M-Class G-Class Sprinter (карта)       Mitsubishi: Colt Lancer Galant Outlander Pajero L200 Carisma (карта)       Opel: Corsa Astra Insignia Zafira Kadett Vectra Omega Frontera (карта)       Nissan: Almera Sunny Primera Maxima Pathfinder Patrol Note Micra (карта)       Peugeot: 200 300 400 (карта)       Renault: Symbol Logan Megane Kangoo Duster Renault 19 (карта)       Saab: 9000 9-5 (карта)       Skoda: Fabia Rapid Octavia Favorit Felicia (карта)       Subaru: Legacy Forester (карта)       Suzuki: Liana Grand Vitara (карта)       Toyota: Corolla Camry Carina Corona RAV4 4Runner Land Cruiser (карта)       Volkswagen: Polo Golf Passat Tiguan Touareg Sharan Transporter (карта)       Volvo: S40 (карта)       AvtoVAZ: Oka Zhiguli Lada 4x4 Lada Samara Lada Samara 2 Lada 110 Lada Kalina Lada Granta Lada Priora Lada Largus (карта)
AutoInstruction.ru © 2020–2021 | Карта сайта | Связь с админом | Поиск по сайту | Добавить в закладки | Мобильная версия
