Первичный вал — разборка и сборка

Главная Форд Фокус 1998-2004 Трансмиссия Механическая коробка iB5 Первичный вал — разборка и сбо...

Специальный инструмент

Приспособление для установки втулки/ масляного уплотнения выступающей части картера 308-045 (16-015)

Общее оборудование:

Двухопорный съемник
Пресс

Наименование	Спецификация
Трансмиссионная жидкость для механической коробки передач	WSD-M2C200-C

Разборка

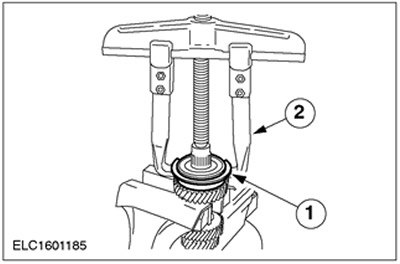

1. Используя соответствующий двухопорный съемник , снимите внутренний роликовый подшипник.

1. Снимите пружинное кольцо и отбракуйте его.
2. Снимите внутренний роликовый подшипник.

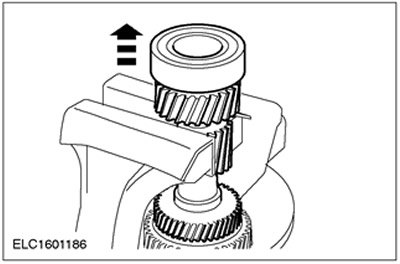

2. Снимите наружный роликовый подшипник.

Сборка

Примечание: Перед сборкой нанесите на все элементы чистую трансмиссионную жидкость для механической коробки передач.

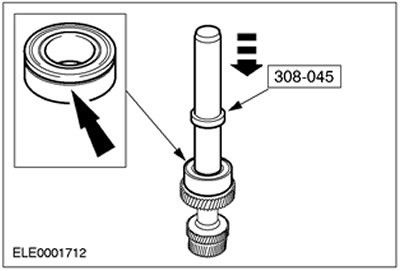

1. Используя специальный инструмент и соответствующийпресс , установите наружный роликовый подшипник.

2. Примечание: Канавка роликового подшипника должна быть обращена наружу.

Примечание: Установите новое пружинное кольцо первичного вала.

Используя специальный инструмент, установите внутренний роликовый подшипник.

Установите стопорное кольцо.
